• Pivotes 180°, el diseño minimiza el espacio para la cabeza.
• Su diseño único de rodamiento de bolas permite pivotar más de 230° y un giro de 360°.
• Fabricado en acero de aleación forjado, templado y revenido.
• Fabricado y probado según norma EN1677-1.
• Las partes clasificadas de carga son 100% magnaflux crack detectado.• Los dos puntos de unión facilitan una distribución uniforme y óptima de la fuerza en la pieza de trabajo y, por lo tanto, es posible el uso de placas base más finas.
• El bloque de soldadura está forjado de material con excelentes propiedades de soldadura.
• Diseño de bajo perfil con alta resistencia.
• El anillo se puede guardar evitando así los peligros de tropezar y engancharse.

  • Marcado: According to standard, CE-marked
  • Certificación: EN 1677-1
  • Coeficiente de seguridad: 4:1
  • Grado: 10
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

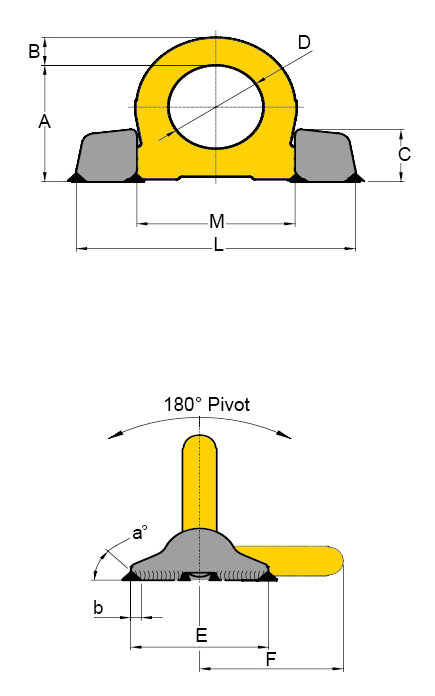

Referencia CYE Fuerza máxima de utilización WLL
t
ton
A
mm
B
mm
C
mm
D E F
mm
L M a
mm
b
mm
Peso
kg
kg
CAD
11.428-082-04 4 66 14 30 48 65 70 135 76 45 5 0,6
11.428-082-06 6,7 85 20 39 60 89 91 171 98 45 5 1,5
11.428-082-10 10 95 21 46 65 100 100 196 106 45 7 2,4
11.428-082-16 16 127 30 57 90 130 130 263 149 45 8 5,5
11.428-082-30 31,5 178 42 78 130 160 160 375 213 45 15 15,8

Coeficiente de seguridad 4
