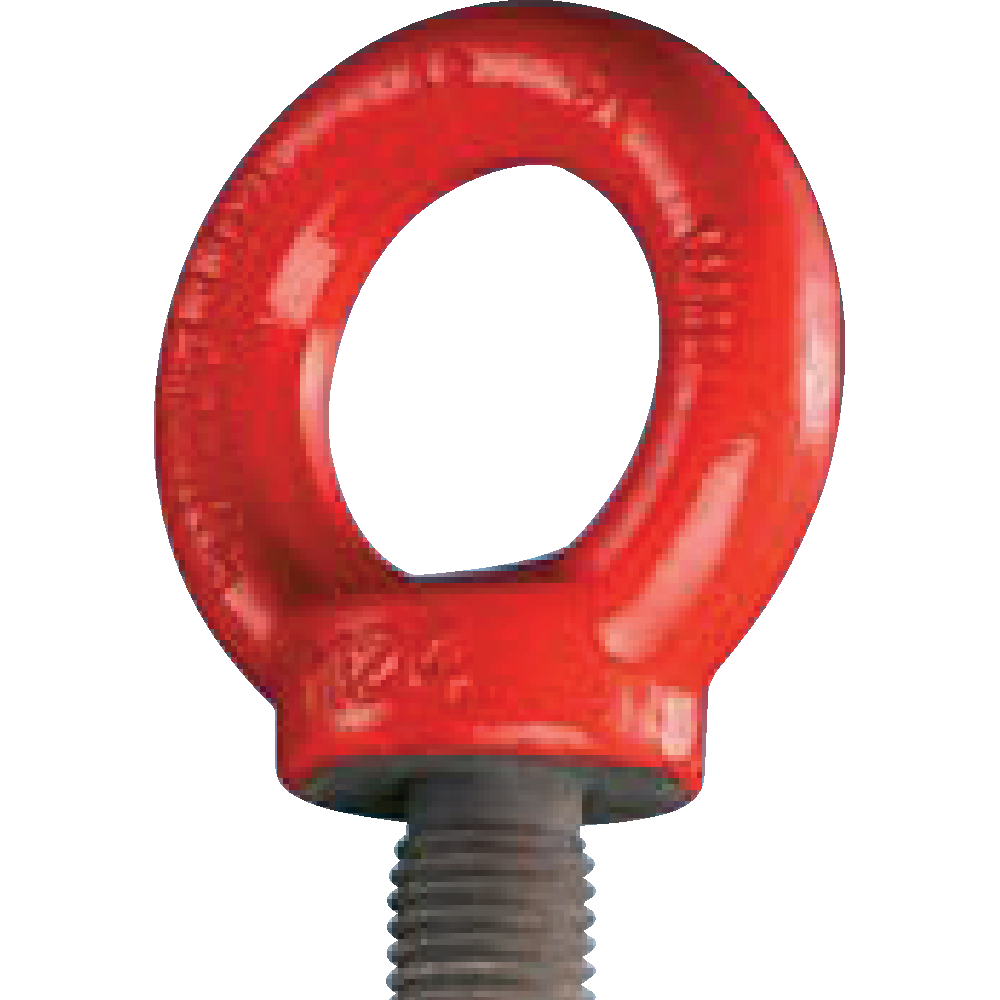

Cáncamo macho de alta resistencia Grado 8

Mostrar más

Iniciar sesión en la tienda web
Número de producto:
  • Grado: 8
Filtros

Show more filters

Después de hacer clic en el botón "Mostrar tabla", verá la tabla con todos los detalles técnicos sobre el producto.

Carga de trabajo máxima para diferentes puntos de anclaje

Tipo de anclaje Cáncamo elevación 1 ramal 2 ramales (ángulo 0) Cáncamo elevación 2 ramales Cáncamos elevación 2 ramales Cáncamos elevación 3-4 ramales 3-4 ramales (Asimetría)
Número de ramales 1 2 2 2 2 3 y 4 3 y 4 3 y 4
Ángulo 0º-45º 0º-60 Asimetría 0º-45º 45º-60º Asimetría
Rosca t
M 10 1 2 0,35 0,25 0,25 0,5 0,35 0,25
M 12 1,6 3,2 0,56 0,4 0,4 0,8 0,56 0,4
M 16 4 8 1,4 1 1 2,1 1,5 1
M 20 6 12 2,1 1,5 1,5 3 2,1 1,5
M 24 8 16 2,8 2 2 4 2,8 2
M 27 8 16 2,8 2 2 4 2,8 2
M 30 12 24 4,2 3 3 6 4,2 3
M 36 16 32 5,6 4 4 7,8 5,4 4
M 42 24 48 8,4 6 6 11,8 8,2 6
M 48 32 64 11,25 8 8 15,6 10,9 8



Rango de temperaturas operable (ºC)

Desde -40 200 300 400
Hasta 200 300 400 > 400
Reducción WLL 0 % 10 % 40 % No usar
