  • Disponible en medidas de rosca métrica y UNC.
  • Todos los componentes son de acero de aleación templado y revenido.
  • Capacidad nominal del 100% a un ángulo de 90º.
  • Cumple o excede todos los requerimientos de ASME B30.26.
  • 360º de giro y 180º de pivote.
  • Empaquetados de forma individual junto con instrucciones de uso.
  • Coeficiente de seguridad: 5:1
  • Grado: 12

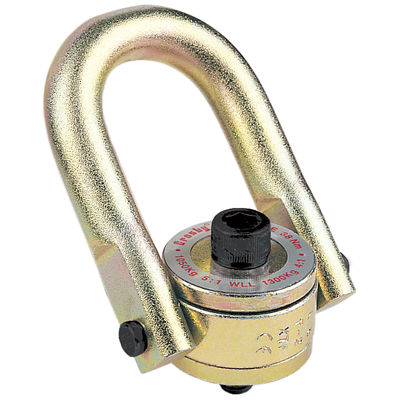

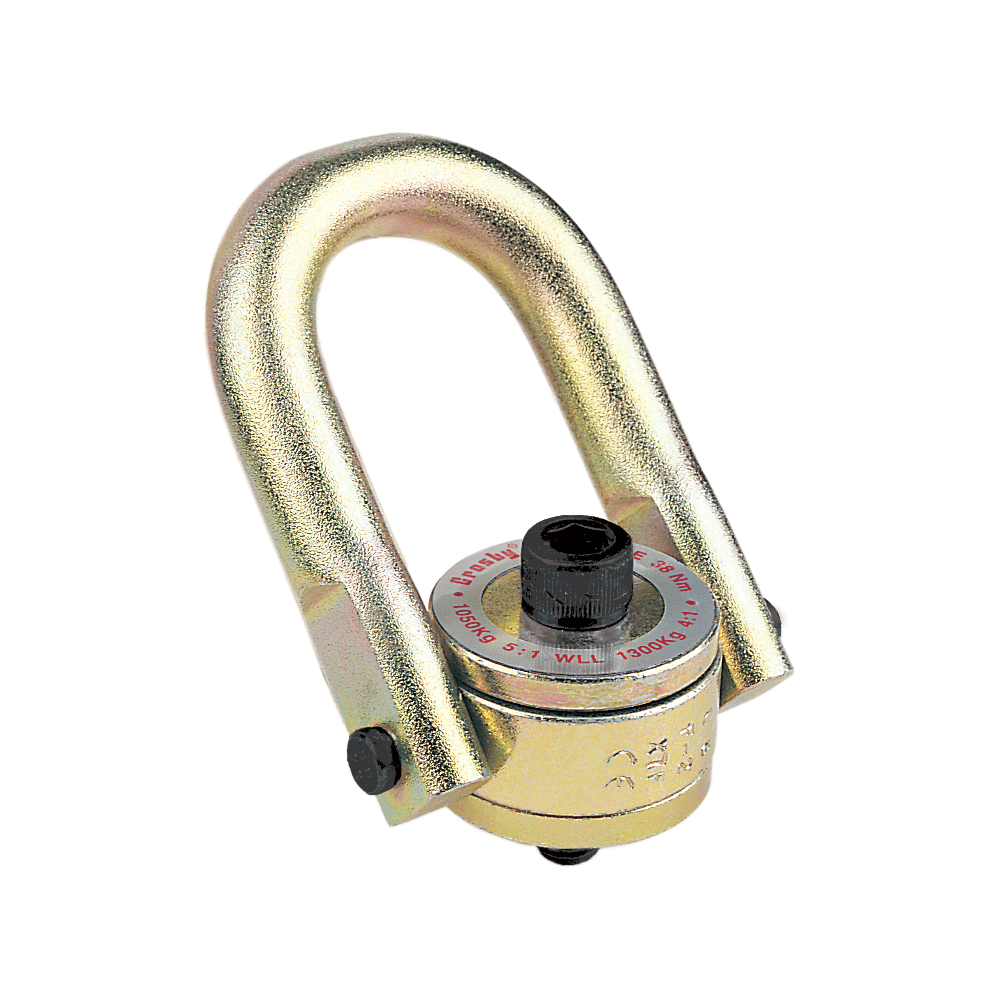

Cáncamo Crosby HR-125M

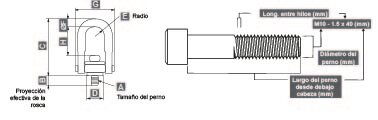

Croquis cáncamo Crosby HR-125M
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Par de apriete Nm WLL
ton 4:1
WLL
ton 5:1
A
mm
B
mm
C
mm
D E ØF G H
mm
Peso
kg
kg
CAD
Y6CCAHR12508 10 0,5 0,4 M8x1,25x40 16,9 69,9 24,6 11,8 8,5 47,5 29,9 0,17 -
Y6CCAHR12510 16 0,55 0,45 M10x1,50x40 16,9 69,9 24,6 11,8 8,5 47,5 28,1 0,18 -
Y6CCAHR12512 38 1,3 1,05 M12x1,75x50 16,9 123 49,8 22,3 17,5 85,1 60,4 1,05 -
Y6CCAHR12516 81 2,4 1,9 M16x2,00x60 26,9 123 49,8 22,3 17,5 85,1 56,3 1,11 -
Y6CCAHR1252L 136 2,7 2,15 M20x2,50x65 31,9 123 49,8 22,3 17,5 85,1 52,3 1,17 -
Y6CCAHR12524 136 3,75 3 M20x2,50x75 27,8 167 75,2 34,7 25,4 124 76,6 3,09 -
Y6CCAHR1252C 312 5,25 4,2 M24x3,00x80 32,8 167 75,2 34,7 25,4 124 70,5 3,21 -
Y6CCAHR12530 637 8,75 7 M30x3,50x120 61,7 222 94,2 44,5 30,5 157 102 6,53 -
Y6CCAHR12536 1 005 13,75 11 M36x4,00x150 54 318 120 60,7 44,5 215 142 16,8 -
Y6CCAHR12542 1 005 15,6 12,5 M42x4,50x160 64 318 120 60,7 44,5 215 136 17,4 -
Y6CCAHR12548 1 350 16,9 13,5 M48x5,00x160 74 318 120 60,7 44,5 215 130 18 -

* Individualmente probadas a 2 1/2 veces la WLL basado en un factor de diseño de 4:1.
** Los valores de torsión expresados presuponen que las roscas estén limpias, secas y libres de lubricación.
*** La especificación del perno es un tornillo Allen Grado 12.9 ajustado a D912. todas las roscas son métricas (ASME/ANSI B18.3.1m).
