• Gira 360° y pivota 230° debido a su diseño único de rodamiento de bolas.
  • Las piezas con carga nominal son inspeccionadas al 100% con magnaflux.
  • Trazabilidad en todas las piezas forjadas y tornillos.
  • Los pernos son rosca métrica. También disponible modelo en rosca UNC.
  • Test de prueba a 2,5 veces la WLL.
  • Test de fatiga a 20.000 ciclos a 1,5 veces la WLL.
  • Certificado por DGUV GS-OA-15-04.
  • Fácil de colocar o desmontar debido al cuerpo hexagonal forjado del Super Point.
  • Permite el giro con carga en dirección vertical (0°). No realizar giros continuamente a plena carga con ángulo de 90°.

Norma: cumple o excede todos los requerimientos ASME B30.26. Probado de acuerdo a EN 1677-4.

  • Material: fabricado en acero aleado, templado y revenido.
  • Marcado: According to standard, CE-marked
  • Certificación: EN 1677-1
  • Coeficiente de seguridad: 4:1
  • Grado: 10
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

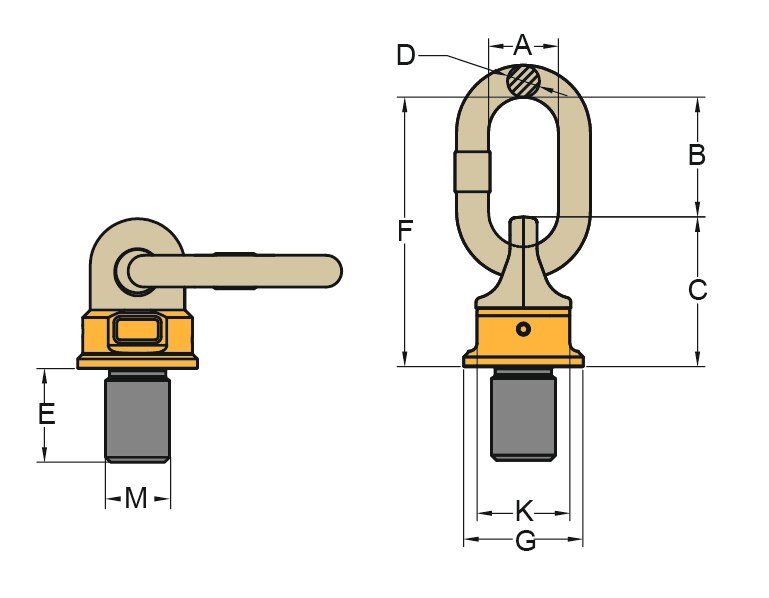

Referencia CYE Fuerza máxima de utilización WLL
t
ton
Thread
M
mm
Longitud de rosca (E) (mm) Paso DIN 13 G C
mm
K F
mm
D B
mm
A
mm
Peso
kg
kg
CAD
Y6YC25101004 0.4  M8  12  1,25 36.5  48 34  101 13  53  35 0.3
Y6YC25101007 0,5 M10 18 1,5 36,5 48 34 101 13 53 35 0,4
Y6YC25102007 0,7 M12 18 1,75 36,5 48 34 101 13 53 35 0,4
Y6YC25103007 0,7 M12 25 1,75 36,5 48 34 101 13 53 35 0,4
Y6YC25104007 1 M14 20 2 36,5 48 34 101 13 53 35 0,4
Y6YC25101014 1,4 M16 20 2 36,5 48 34 101 13 53 35 0,44
Y6YC25102014 1,4 M16 24 2 36,5 48 34 101 13 53 35 0,5
Y6YC25103014 1,4 M16 30 2 36,5 48 34 101 13 53 35 0,5
Y6YC25104014 1,7 M20 30 2,5 36,5 48 34 101 13 53 35 0,5
Y6YC25105014 1,7 M24 30 3 36,5 48 34 101 13 53 35 0,5
Y6YC25101025 2,5 M20 30 2,5 52 68 46 127 16 59 35 1
Y6YC25102025 2,5 M20 40 2,5 52 68 46 127 16 59 35 1
Y6YC25103025 2,5 M20 50 2,5 52 68 46 127 16 59 35 1,1
Y6YC25104025 2,5 M20 70 2,5 52 68 46 127 16 59 35 1,1
Y6YC25101040 4 M24 30 3 57 75 50 148 19 73 40 1,5
Y6YC25102040 4 M24 36 3 57 75 50 148 19 73 40 1,5
Y6YC25103040 4 M24 45 3 57 75 50 148 19 73 40 1,5
Y6YC25104040 4 M24 50 3 57 75 50 148 19 73 40 1,5
Y6YC25105040 4 M30 35 3,5 57 75 50 148 19 73 40 1,5
Y6YC25101067 6,7 M30 35 3,5 70 95 65 163 19 68 40 2,4
Y6YC25102067 6,7 M30 45 3,5 70 95 65 163 19 68 40 2,4
Y6YC25103067 6,7 M30 50 3,5 70 95 65 163 19 68 40 2,5
Y6YC25104067 6,7 M30 60 3,5 70 95 65 163 19 68 40 2,5
Y6YC25101080 8 M30 35 3,5 81 106 75 201 22 95 50 3,6
Y6YC25102080 8 M30 45 3,5 81 106 75 201 22 95 50 3,7
Y6YC25101100 10 M36 50 4 81 106 75 201 22 95 50 3,8
Y6YC25102100 10 M36 54 4 81 106 75 201 22 95 50 3,9
Y6YC25101125 12,5 M42 50 4,5 81 106 75 201 22 95 50 3,9
Y6YC25102125 12,5 M42 60 4,5 81 106 75 201 22 95 50 4
Y6YC25103125 12,5 M42 63 4,5 81 106 75 201 22 95 50 4
Y6YC25104125 12,5 M45 60 4,5 81 106 75 201 22 95 50 4,1
Y6YC25105125 12,5 M48 72 5 81 106 75 201 22 95 50 4,4
Y6YC25101170 13 M42 60 4,5 104 127 95 256 32 129 70 7,4
Y6YC25102170 17 M45 60 4,5 104 127 95 256 32 129 70 7,5
Y6YC25103170 17 M48 60 5 104 127 95 256 32 129 70 7,6
Y6YC25104170 17 M48 72 5 104 127 95 256 32 129 70 7,7
Y6YC25106170 18 M56 85 5,5 104 127 95 256 32 129 70 8,1
Y6YC25105170 18 M56 78 5,5 104 127 95 256 32 129 70 8,1
Y6YC25101200 20 M64 96 6 104 127 95 256 32 129 70 8,9
Y6YC25102200 20 M64 110 6 104 127 95 256 32 129 70 9,3
Y6YC25101280 28 M64 96 6 129 174 115 305 36 131 80 16,4
Y6YC25102280 28 M72 120 6 129 174 115 305 36 131 80 17,7
Y6YC25103280 28 M80 150 6 129 174 115 305 36 131 80 19,6
Y6YC25101350 35 M80 120 6 148 187 135 366 45 179 100 25,3
Y6YC25102350 35 M90 150 6 148 187 135 366 45 179 100 27,8
Y6YC25101400 40 M80 120 6 170 210 145 340 45 130 90 31,9
Y6YC25102400 40 M90 115 6 170 210 145 340 45 130 90 33,6
Y6YC25103400 40 M90 150 6 170 210 145 340 45 130 90 34,2
Y6YC25104400 40 M100 150 6 170 210 145 340 45 130 90 35,2

Coeficiente de seguriadd 4
