• Giro de 360° ajustable en la dirección de la carga.
• Fabricado en acero de aleación forjado, templado y revenido.
• Fabricado y probado según norma EN1677-1.
• Las partes clasificadas de carga son 100% magnaflux crack detectado.
• Las piezas forjadas individuales y el tornillo de cabeza son rastreable a prueba de certificación.
• Los pernos son rosca métrica (ASME / ANSI) B18.3.1M).
• Carga de prueba de fabricación (MPF) a 2,5 veces la WLL.
• Fatiga calificada a 20,000 ciclos a 1.5 veces la WLL.
• Todos los puntos de elevación YOKE cumplen o superan todas las requisitos de ASME B30.26.
• Montaje rápido y simple, solo se requiere un agujero roscado.

  • Marcado: According to standard, CE-marked
  • Certificación: EN 1677-1
  • Coeficiente de seguridad: 4:1
  • Grado: 10
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

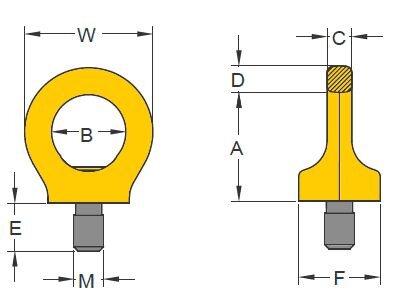

Referencia CYE Fuerza máxima de utilización WLL
t
ton
Rosca M Par de apriete Nm Pitch DIN 13 A
mm
B
mm
C
mm
D E F
mm
S W
mm
Peso
kg
kg
CAD
11.428-291K-003 0,3 M 8 10 1,25 36 25 8 9 12 25 6 44 0,1
11.428-291K-004 0,4 M 10 10 1,5 36 25 8 9 15 25 6 44 0,1
11.428-291K-007 0,75 M 12 10 1,75 45 30 10 11 18 33 8 52 0,2
11.428-291K-015 1,5 M 16 30 2 52 35 14 13 24 35 10 61 0,3
11.428-291K-023 2,3 M 20 70 2,5 60 40 16 15 30 44 12 70 0,6
11.428-291K-032 3,2 M 24 150 3 72 48 19 18 36 52 14 84 1
11.428-291K-045 4,5 M 30 350 3,5 90 60 24 22 45 60 17 105 1,8
11.428-291K-070 7 M 36 410 4 109 72 29 27 54 76 22 126 3,2
11.428-291K-090 9 M 42 550 4,5 123 82 34 32 63 88 24 147 5
11.428-291K-120 12 M 48 550 5 144 94 38 37 72 104 27 168 7,6
11.428-291K-140 12 M 56 800 5,5 147 102 40 43 84 124 27 178 9,2
11.428-291K-150 12 M 64 800 6 147 102 40 43 95 124 27 178 10

Coeficiente de seguridad 4
