• Giro de 360° y pivote de 180°. Simultáneamente permite levantar desde cualquier dirección.
• Fabricado en acero de aleación forjado, templado y revenido.
• Fabricado y probado según norma EN1677-1.
• Las partes clasificadas de carga son 100% magnaflux crack detectado.
• Las piezas forjadas individuales y el tornillo de cabeza son rastreable a prueba de certificación.
• Los pernos son rosca métrica (ASME / ANSI) B18.3.1M).
• Carga de prueba de fabricación (MPF) a 2,5 veces la WLL.
• Fatiga calificada a 20,000 ciclos a 1.5 veces la WLL.
• Todos los puntos de elevación YOKE cumplen o superan todas las requisitos de ASME B30.26.
• Montaje rápido y simple, solo se requiere un agujero roscado.

  • Marcado: According to standard, CE-marked
  • Certificación: EN 1677-1
  • Coeficiente de seguridad: 4:1
  • Grado: 10
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

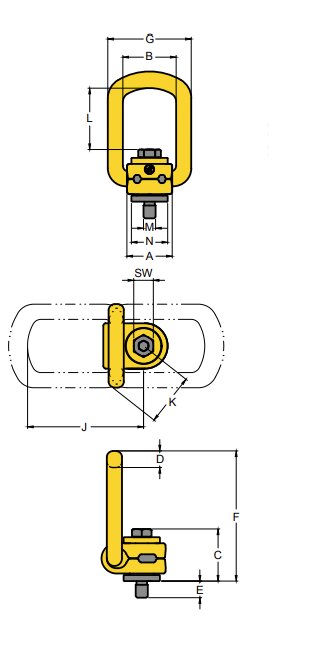

Referencia CYE Fuerza máxima de utilización WLL
t
ton
Thread
M
mm
Thread length (E)
mm
Pitch DIN13 Par de apriete Nm A
mm
B
mm
C
mm
D F
mm
G H
mm
S SW
mm
Peso
kg
kg
CAD
11.428-211-003 0,3 M 8 11 1,25 30 30 35 35 10 85 55 29 6 13 0,2
11.428-211-006 0,63 M 10 16 1,5 60 30 35 36 10 85 55 29 6 17 0,3
11.428-211-010 1 M 12 18 1,75 100 33 37 44 14 98 57 36 8 19 0,5
11.428-211-012 1,2 M 14 21 2 120 33 37 45 14 98 57 36 10 22 0,5
11.428-211-015 1,5 M 16 24 2 150 33 37 46 14 98 57 36 10 24 0,5
11.428-211-020 2 M 18 26 2,5 200 50 54 57 17 140 82 44 12 30 1,3
11.428-211-025 2,5 M 20 30 2,5 250 50 54 57 17 140 82 44 12 30 1,3
11.428-211-040 4 M 24 36 3 400 50 54 59 17 140 82 44 14 36 1,4
11.428-211-042 4 M 27 38 3 400 60 65 79 23 170 99 62 17 41 2,8
11.428-211-050 5 M 30 48 3,5 500 60 65 81 23 170 99 62 17 46 3,1
11.428-211-070 7 M 36 54 4 700 60 65 88 23 178 99 65 22 55 3,3
11.428-211-080 8 M 36 62 4 800 77 85 101 27 225 124 78 22 55 5,8
11.428-211-100 10 M 42 72 4,5 1 000 77 85 104 27 225 124 78 24 65 6,3
11.428-211-150 15 M 42 63 4,5 1 500 95 104 112 36 256 158 86 24 65 10,8
11.428-211-200 20 M 48 72 5 2 000 95 104 120 36 259 158 90 27 75 11,6

Coeficiente de seguridad 4
