• Gira 360° y pivota 180° simultáneamente y permite izar desde cualquier dirección.
  • Las piezas con carga nominal son inspeccionadas al 100% con magnaflux.
  • Trazabilidad en todas las piezas forjadas y tornillos.
  • Los pernos son rosca métrica. También disponible modelo en rosca UNC.
  • Test de prueba a 2,5 veces la WLL.
  • Test de fatiga a 20.000 ciclos a 1,5 veces la WLL.
  • Montaje rápido y simple, sólo se requiere un orificio roscado.
  • Acabado superficial: Dacromet color plata.
  • Con arandela de aleación de acero.

Norma: cumple o excede todos los requerimientos ASME B30.26. Probado de acuerdo a EN 1677-1.

  • Material: fabricado en acero aleado, templado y revenido.
  • Marcado: According to standard, CE-marked
  • Certificación: EN 1677-1
  • Coeficiente de seguridad: 4:1
  • Grado: 10
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

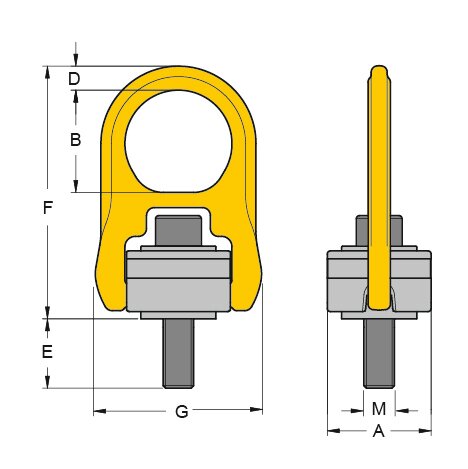

Referencia CYE Fuerza máxima de utilización WLL
t
ton
Rosca M Par de apriete Nm A
mm
B
mm
D
mm
E mm F mm G
mm
Peso
kg
kg
CAD
Y6YC8203C004 0,5 M8ⅹ1.25 10 40 41 9 17 102 65 0,4
Y6YC8203C005 0,55 M10ⅹ1.5 16 40 41 9 11 102 65 0,5
Y6YC8203L005* 0,55 M10ⅹ1.5 16 40 41 9 26 102 65 0,5
Y6YC8203C010 1,3 M12ⅹ1.75 38 65 64 15 15 158 105 1,7
Y6YC8203L010* 1,3 M12ⅹ1.75 38 65 64 15 30 158 105 1,7
Y6YC8203C019 2,4 M16ⅹ2 81 65 64 15 20 158 105 1,8
Y6YC8203L019* 2,4 M16ⅹ2 81 65 64 15 35 158 105 1,8
Y6YC8203C021 2,7 M20ⅹ2.5 136 65 64 15 25 158 105 1,8
Y6YC8203L021* 2,7 M20ⅹ2.5 136 65 64 15 45 158 105 1,9
Y6YC8203C030 3,75 M20ⅹ2.5 136 85 79 19 25 204 134 4
Y6YC8203L030* 3,75 M20ⅹ2.5 136 85 79 19 45 204 134 5,2
Y6YC8203C042 5,25 M24ⅹ3 312 85 79 19 26 204 134 4,2
Y6YC8203L042* 5,25 M24ⅹ3 312 85 79 19 56 204 134 4,3
Y6YC8203C070 8,75 M30ⅹ3.5 637 100 100 25 81 241 160 6,6
Y6YC8203C110 13,75 M36ⅹ4 1 005 120 111 30 76 286 194 15
Y6YC8203C125 15,6 M42ⅹ4.5 1 005 120 111 30 65 286 220 16
Y6YC8203C135 16,9 M48ⅹ5 1 350 120 111 30 70 286 220 16
Y6YC8203C155 19,4 M56ⅹ5.5 1 350 138 109 34 79 308 241 19,1
Y6YC8203C223 27,9 M64ⅹ6 2 847 138 100 38 98 312 241 23

Coeficinte de seguridad 4

Download CAD

Description

Get CAD
Descargar

(*) Diseño de perno largo para piezas de metal blando.
