• Pivota 180°.
  • Las piezas con carga nominal son inspeccionadas al 100% con magnaflux.
  • Trazabilidad en todas las piezas forjadas.
  • Test de prueba a 2,5 veces la WLL.
  • Test de fatiga a 20.000 ciclos a 1,5 veces la WLL.
  • WLL forjado en cada producto para una identificación rápida y fácil.
  • Base diseñada para facilitar el proceso de soldadura.
  • Un resorte protegido permite posicionar la anilla en la posición requerida. Las partes están conectadas de tal manera que permanecen cautivas. El resorte también reduce el ruido causado por las vibraciones.
  • Nunca aplique carga en una dirección diferente a la orientación del pivote.

Norma: cumple o excede todos los requerimientos ASME B30.26. Fabricado y probado de acuerdo a EN 1677-1.


  • Material: fabricado en acero aleado, templado y revenido.
  • Marcado: According to standard, CE-marked
  • Certificación: EN 1677-1
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

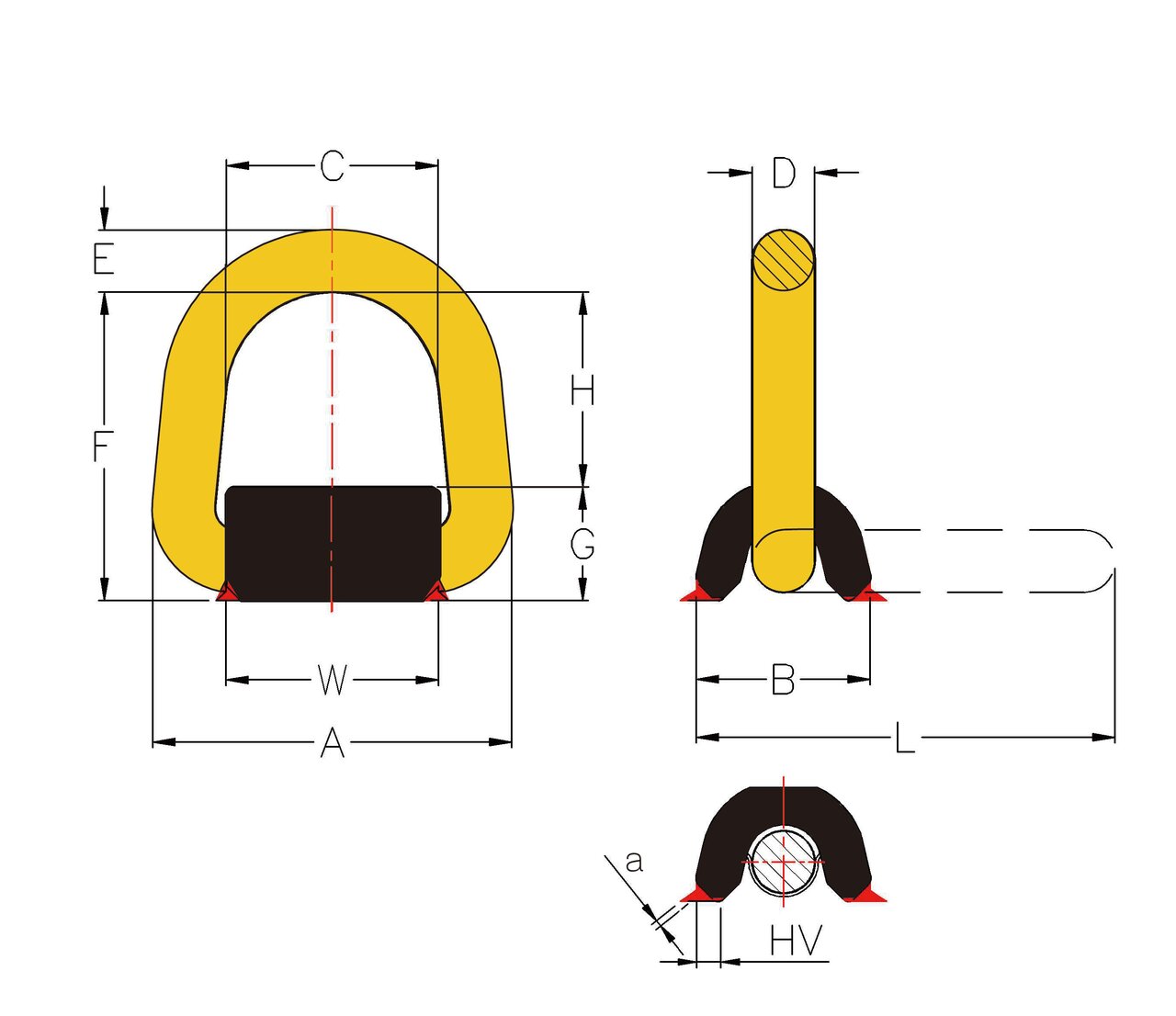

Referencia CYE Fuerza máxima de utilización WLL
t
ton
A
mm
B
mm
C
mm
D E F
mm
G H
mm
L W
mm
HV
mm
a
mm
Peso
kg
kg
CAD
Y6YCS8057T01 1 83 37 48 14 14 75 26 49 105 48 5 3 0,5
Y6YCS8057T03 3 98 48 58 17 17 85 31 54 112 54 6 3 0,9
Y6YCS8057T05 5 120 56 66 22 22 92 37 55 154 56 7 3 1,3
Y6YCS8057T08 8 121 68 68 26 26 122 47 75 169 55 10 4 2,6
Y6YCS8057T10 10 146 68 82 20 30 125 47 78 191 70 10 4 2,8

Coeficiente de seguridad 5
