Crosby
  • Disponible en medidas de rosca métrica y UNC.
  • Todos los componentes son de acero de aleación templado y revenido.
  • Capacidad nominal del 100% a un ángulo de 90º.
  • Cumple o excede todos los requerimientos de ASME B30.26.
  • 360º de giro y 180º de pivote.
  • Empaquetados de forma individual junto con instrucciones de uso.
  • Coeficiente de seguridad: 5:1
  • Grado: 12

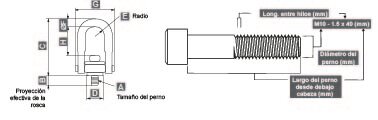

Referencia CYE Par de apriete Nm WLL (ton) 4:1 WLL (ton) 5:1 A B C D E ØF G H Peso
kg
CAD
Y6CCAHR12508 10 0,5 0,4 M8x1,25x40 16,9 69,9 24,6 11,8 8,5 47,5 29,9 0,17
Y6CCAHR12510 16 0,55 0,45 M10x1,50x40 16,9 69,9 24,6 11,8 8,5 47,5 28,1 0,18
Y6CCAHR12512 38 1,3 1,05 M12x1,75x50 16,9 123 49,8 22,3 17,5 85,1 60,4 1,05
Y6CCAHR12516 81 2,4 1,9 M16x2,00x60 26,9 123 49,8 22,3 17,5 85,1 56,3 1,11
Y6CCAHR1252L 136 2,7 2,15 M20x2,50x65 31,9 123 49,8 22,3 17,5 85,1 52,3 1,17
Y6CCAHR12524 136 3,75 3 M20x2,50x75 27,8 167 75,2 34,7 25,4 124 76,6 3,09
Y6CCAHR1252C 312 5,25 4,2 M24x3,00x80 32,8 167 75,2 34,7 25,4 124 70,5 3,21
Y6CCAHR12530 637 8,75 7 M30x3,50x120 61,7 222 94,2 44,5 30,5 157 102 6,53
Y6CCAHR12536 1.005 13,75 11 M36x4,00x150 54 318 120 60,7 44,5 215 142 16,8
Y6CCAHR12542 1.005 15,6 12,5 M42x4,50x160 64 318 120 60,7 44,5 215 136 17,4
Y6CCAHR12548 1.350 16,9 13,5 M48x5,00x160 74 318 120 60,7 44,5 215 130 18

* Individualmente probadas a 2 1/2 veces la WLL basado en un factor de diseño de 4:1.
** Los valores de torsión expresados presuponen que las roscas estén limpias, secas y libres de lubricación.
*** La especificación del perno es un tornillo Allen Grado 12.9 ajustado a D912. todas las roscas son métricas (ASME/ANSI B18.3.1m).
