- Según normativa EN 1492-1.
- Adecuadas para el uso y almacenamiento dentro del rango de temperaturas de -40 ºC a 100 ºC
- Factor de seguridad 7
Disponibles en un amplio rango de cargas máximas de utilización y longitudes.
| WLL del componente cinta cosida | Ancho cinta | Color del componente cinta cosida | Límites de la carga de trabajo en toneladas | ||||||||
| Elevación vertical | Choker lifting | Elevación estrangulada | Eslinga de 2 ramales | Eslinga de 3 y 4 ramales | |||||||
| Paralelo | β = 0 to 45º | β = 45 to 60º | β = 0 to 45º | β = 45 to 60º | β = 0 to 45º | β = 45 to 60º | |||||
| t | mm | M = 1 | M = 0,8 | M = 2 | M = 1,4 | M = 1 | M = 1,4 | M = 1 | M = 2,1 | M = 1,5 | |
 |  |  |  |  |  | ||||||
 |  |  |  |  |  | ||||||
| 1 | 25/40 | Violeta | 1 | 0,8 | 2 | 1,4 | 1 | 1,4 | 1 | 2,1 | 1,5 |
| 2 | 60 | Verde | 2 | 1,6 | 4 | 2,8 | 2 | 2,8 | 2 | 4,2 | 3 |
| 3 | 90 | Amarillo | 3 | 2,4 | 6 | 4,2 | 3 | 4,2 | 3 | 6,3 | 4,5 |
| 4 | 120 | Gris | 4 | 3,2 | 8 | 5,6 | 4 | 5,6 | 4 | 8,4 | 6 |
| 5 | 140/150 | Rojo | 5 | 4 | 10 | 7 | 5 | 7 | 5 | 10,5 | 7,5 |
| 6 | 150/180 | Marrón | 6 | 4,8 | 12 | 8,4 | 6 | 8,4 | 6 | 12,6 | 9 |
| 8 | 240 | Azul | 8 | 6,4 | 16 | 11,2 | 8 | 11,2 | 8 | 16,8 | 12 |
| 10 | 250/300 | Anaranjado | 10 | 8 | 20 | 14 | 10 | 14 | 10 | 21 | 15 |
| > 10 | Anaranjado | ||||||||||
| M = Factor de forma para carga simétrica. Tolerancia de manipulación para eslingas o partes de eslingas indicadas como verticales = 6º. |

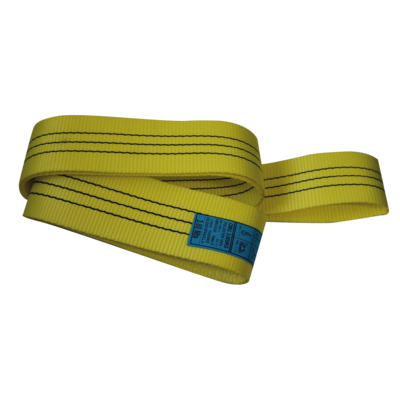

Webbing sling polyester
EN 1492-1
Safety Factor 7:1 | Straight pull | Basket hitch | Choke hitch | Basket hitch | ||
|---|---|---|---|---|---|---|
 |  |  |  | |||
| 0°−45° | 45°−60° | |||||
| Width | Working load limit (WLL) in tons | |||||
| 50 mm | 1,0 | 2,0 | 0,8 | 1,4 | 1,0 | |
| 60 mm | 2,0 | 4,0 | 1,6 | 2,8 | 2,0 | |
| 90 mm | 3,0 | 6,0 | 2,4 | 4,2 | 3,0 | |
| 120 mm | 4,0 | 8,0 | 3,2 | 5,6 | 4,0 | |
| 150 mm | 5,0 | 10,0 | 4,0 | 7,0 | 5,0 | |
| 180 mm | 6,0 | 12,0 | 4,8 | 8,4 | 6,0 | |
| 240 mm | 8,0 | 16,0 | 6,4 | 11,2 | 8,0 | |
| 300 mm | 10,0 | 20,0 | 8,0 | 14,0 | 10,0 | |
| 300 mm | 12,0 | 24,0 | 9,6 | 16,8 | 12,0 | |
| 240 mm | 15,0 | 30,0 | 12,0 | 21,0 | 15,0 | |
| 300 mm | 20,0 | 40,0 | 16,0 | 28,0 | 20,0 | |
| Factor (KL) | 1 | 2 | 0,8 | 1,4 | 1 | |
