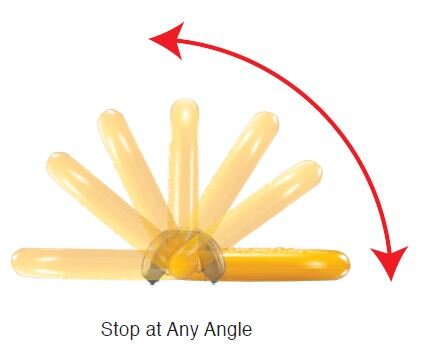

• Pivote de 180º.
• Fabricado en acero de aleación forjado, templado y revenido.
• Fabricado y probado según norma EN1677-1.
• Las partes clasificadas de carga son 100% magnaflux crack detectado.
• Las piezas forjadas individualmente son rastreable a prueba de certificación.
• Carga de prueba de fabricación (MPF) a 2,5 veces la WLL.
• Fatiga calificada a 20,000 ciclos a 1.5 veces la WLL.
• Todos los puntos YOKE Super cumplen o superan todos los requisitos de ASME B30.26.
• WLL forjado en cada producto para una identificación rápida y fácil.

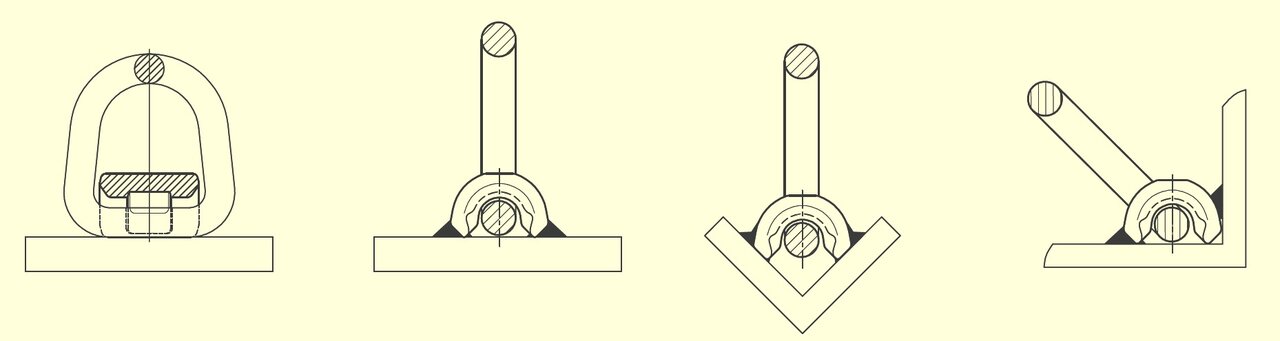

• Tacos diseñados para ayudar en el proceso de soldadura.

  • Marcado: According to standard, CE-marked
  • Certificación: EN 1677-1
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

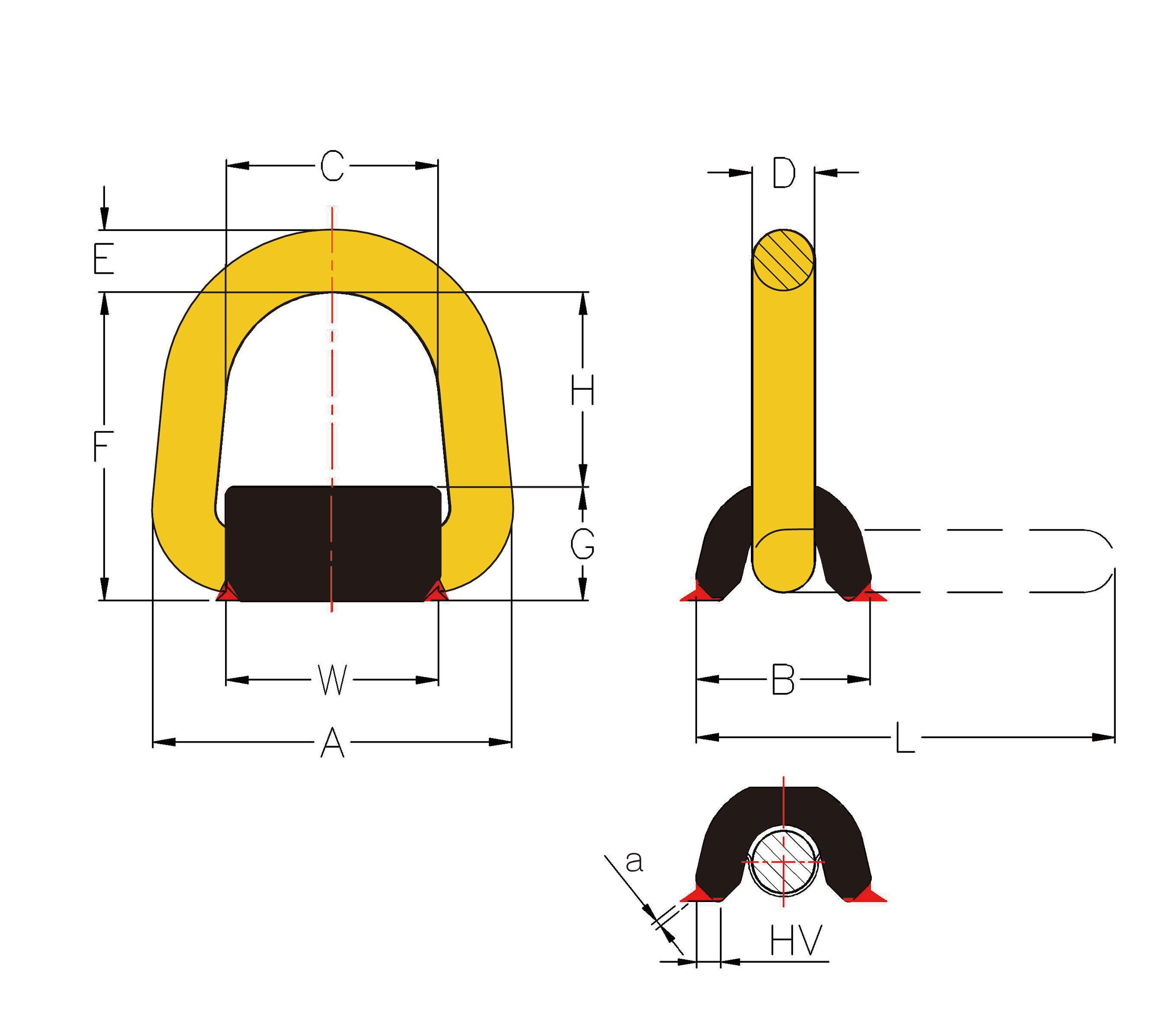

Referencia CYE Fuerza máxima de utilización WLL
t
ton
A
mm
B
mm
C
mm
D E F
mm
G H
mm
L W
mm
HV
mm
a
mm
Peso
kg
kg
CAD
11.428-057-01T 1 83 37 48 14 14 75 26 49 105 48 5 3 0,5
11.428-057-03T 3 98 48 58 17 17 85 31 54 112 54 6 3 0,9
11.428-057-05T 5 120 56 66 22 22 92 37 55 154 56 7 3 1,3
11.428-057-08T 8 121 68 68 26 26 122 47 75 169 55 10 4 2,6
11.428-057-10T 10 146 68 82 20 30 125 47 78 191 70 10 4 2,8
