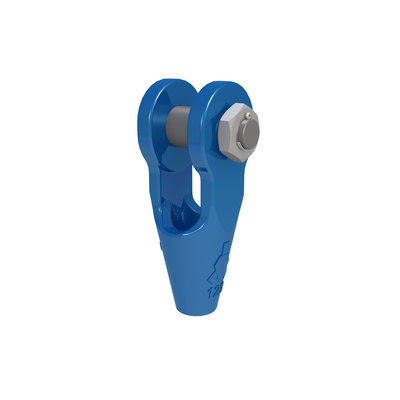

Terminal cónico abierto para cable de acero fundido templado y revenido para acoplar con compuesto de fundición con valores mecánicos (Charpy-V> 42 Joule / -20 ° C). Ambientes resistentes y bajas temperaturas.

Para cable de acero de diámetro de 6 a 203 mm.

2 acabados superficiales disponibles:

  • Modelo OSS B: pintado de azul. (OSS 196 - OSS 100 solo galvanizado en caliente)
  • Modelo OSS BGALV: Galvanizado en caliente.

Características:

  • Fijación del perno mediante tuerca y chaveta.
  • Opcional: conexión de brida para usar con un refuerzo de curvatura.
  • Terminal cónico con una eficiencia del 100%.
  • También disponible con pasador + chaveta (tipo OSS P).
  • Material: acero fundido templado y revenido
  • Marcado: tamaño, diámetro del cable y número de serie o lote.
  • Rango de temperatura: De - 40 °C hasta +110 °C (rango de capacidad del 100%.)
  • Acabado: OSS B pintado de azul - OSS G galvanizado en caliente.
  • Nota: Para un diámetro de cable intermedio, seleccione los accesorios con el tamaño siguiente más cercano.
  • Aviso: compare la carga de rotura mínima del terminal y del cable de acero.
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

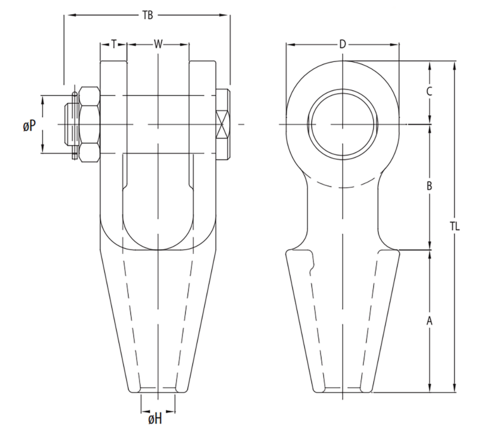

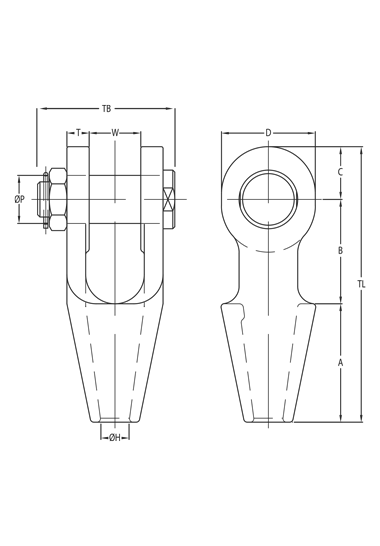

Referencia CYE Código Rope diameter
mm
Fuerza mínima de rotura MBL
ton
Strand Ø
mm
A
mm
B
mm
C
mm
D Ø H
mm
Ø P
mm
T TL
mm
TB
mm
W
mm
Peso
kg
kg
Y6ATOSS175BG OSS196B 6-7 8 - 50 40 19 34 9 16 9 109 62 19 0,5
Y6ATOSS175BP OSS197B 8-10 12 - 57 45 22 42 13 20 11 124 75 21 0,8
Y6ATOSS180BG OSS198B 11-13 20 - 64 51 27 50 15 25 12 142 80 25 1,1
Y6ATOSS180BP OSS199B 14-16 25 13 76 63 32 58 18 30 14 171 96 32 1,9
Y6ATOSS196BG OSS100B 18-19 40 14-16 89 76 40 70 22 35 16 205 107 38 3,1
Y6ATOSS198BG OSS104BGALV 20-22 55 18-19 101 89 45 80 25 41 19 235 123 44 4,7
Y6ATOSS197BG OSS104B 20-22 55 18-19 101 89 45 80 25 41 19 235 123 44 4,7
Y6ATOSS199BG OSS108B 23-26 75 20-22 114 101 60 104 29 51 22 275 138 51 8
Y6ATOSS100BG OSS108BGALV 23-26 75 20-22 114 101 60 104 29 51 22 275 138 51 8
Y6ATOSS104BG OSS111B 27-30 90 23-26 127 114 65 114 33 57 25 306 160 57 12
Y6ATOSS104BP OSS111BGALV 27-30 90 23-26 127 114 65 114 33 57 25 306 160 57 12
Y6ATOSS108BP OSS115BGALV 31-36 125 27-28 139 127 72 126 39 63 28 338 165 63 16
Y6ATOSS108BG OSS115B 31-36 125 27-28 139 127 72 126 39 63 28 338 165 63 16
Y6ATOSS111BP OSS118BGALV 37-39 150 30-32 152 162 80 142 42 70 30 394 199 76 23
Y6ATOSS111BG OSS118B 37-39 150 30-32 152 162 80 142 42 70 30 394 199 76 23
Y6ATOSS115BG OSS120B 40-42 170 33-35 165 165 88 156 45 76 33 418 209 76 28
Y6ATOSS115BP OSS120BGALV 40-42 170 33-35 165 165 88 156 45 76 33 418 209 76 28
Y6ATOSS118BG OSS125B 43-80 225 36-40 191 178 100 176 52 89 39 469 237 89 43
Y6ATOSS118BP OSS125BGALV 43-80 225 36-40 191 178 100 176 52 89 39 469 237 89 43
Y6ATOSS120BG OSS128B 49-54 280 42-45 216 228 108 194 59 95 45 552 263 101 62
Y6ATOSS120BP OSS128BGALV 49-54 280 42-45 216 228 108 194 59 95 45 552 263 101 62
Y6ATOSS125BG OSS130B 55-60 360 46-48 229 254 120 210 64 108 53 603 298 113 90
Y6ATOSS125BP OSS130BGALV 55-60 360 46-48 229 254 120 210 64 108 53 603 298 113 90
Y6ATOSS128BG OSS132B 61-68 425 50-54 248 273 133 236 75 121 60 654 330 127 123
Y6ATOSS128BP OSS132BGALV 61-68 425 50-54 248 273 133 236 75 121 60 654 330 127 123
Y6ATOSS130BP OSS135BGALV 69-75 460 56-62 279 279 138 240 81 127 73 696 359 133 159
Y6ATOSS130BG OSS135B 69-75 460 56-62 279 279 138 240 81 127 73 696 359 133 159
Y6ATOSS132BG OSS138B 76-80 560 64-67 305 286 146 252 88 133 76 737 380 146 190
Y6ATOSS132BP OSS138BGALV 76-80 560 64-67 305 286 146 252 88 133 76 737 380 146 190
Y6ATOSS135BG OSS140B 81-86 625 69-76 330 298 160 290 92 140 79 788 397 159 230
Y6ATOSS135BP OSS140BGALV 81-86 625 69-76 330 298 160 290 92 140 79 788 397 159 230
Y6ATOSS138BP OSS142BGALV 87-93 720 78-86 356 318 178 320 99 152 83 852 419 171 287
Y6ATOSS138BG OSS142B 87-93 720 78-86 356 318 178 320 99 152 83 852 419 171 287
Y6ATOSS140BG OSS144B 94-102 875 88-96 381 343 190 350 108 178 89 914 451 191 377
Y6ATOSS140BP OSS144BGALV 94-102 875 88-96 381 343 190 350 108 178 89 914 451 191 377
Y6ATOSS142BP OSS146BGALV 108-115 1 200 98-110 450 480 215 400 129 195 100 1 145 506 205 548
Y6ATOSS142BG OSS146B 108-115 1 200 98-110 450 480 215 400 129 195 100 1 145 506 205 548
Y6ATOSS144BP OSS150BGALV 120-130 1 400 112-124 500 500 250 450 147 220 110 1 250 546 225 766
Y6ATOSS144BG OSS150B 120-130 1 400 112-124 500 500 250 450 147 220 110 1 250 546 225 766
Y6ATOSS146BG OSS155B 135-140 1 600 125-132 540 497 263 480 157 240 140 1 300 623 230 1 081
Y6ATOSS146BP OSS155BGALV 135-140 1 600 125-132 540 497 263 480 157 240 140 1 300 623 230 1 081
Y6ATOSS150BG OSS160B 142-153 2 000 133-143 585 505 275 500 171 255 140 1 365 655 250 1 200
Y6ATOSS150BP OSS160BGALV 142-153 2 000 133-143 585 505 275 500 171 255 140 1 365 655 250 1 200
Y6ATOSS155BG OSS165B 154-165 2 220 144-154 630 530 300 550 185 275 150 1 460 685 260 1 474
Y6ATOSS155BP OSS165BGALV 154-165 2 220 144-154 630 530 300 550 185 275 150 1 460 685 260 1 474
Y6ATOSS160BG OSS170B 166-178 2 500 155-166 680 570 310 570 199 295 150 1 560 715 280 1 655
Y6ATOSS160BP OSS170BGALV 166-178 2 500 155-166 680 570 310 570 199 295 150 1 560 715 280 1 655
Y6ATOSS165BG OSS175B 180-191 2 800 167-179 725 600 325 600 213 310 155 1 650 750 300 1 956
Y6ATOSS165BP OSS175BGALV 180-191 2 800 167-179 725 600 325 600 213 310 155 1 650 750 300 1 956
Y6ATOSS170BG OSS180B 192-204 3 200 180-191 775 620 345 640 229 330 160 1 740 790 320 2 303
Y6ATOSS170BP OSS180BGALV 192-204 3 200 180-191 775 620 345 640 229 330 160 1 740 790 320 2 303
B (pasador con tuerca)
G (galvanizado) / P (pintado)
