Ropeblock

Terminal cónico abierto para cable de acero fundido templado y revenido para acoplar con compuesto de fundición con valores mecánicos (Charpy-V> 42 Joule / -20 ° C). Ambientes resistentes y bajas temperaturas.

Para cable de acero de diámetro de 6 a 203 mm.

2 acabados superficiales disponibles:

  • Modelo OSS B: pintado de azul. (OSS 196 - OSS 100 solo galvanizado en caliente)
  • Modelo OSS BGALV: Galvanizado en caliente.

Características:

  • Fijación del pasador mediante chaveta.
  • Opcional: conexión de brida para usar con un refuerzo de curvatura.
  • Terminal cónico con una eficiencia del 100%.
  • También disponible con pasador + tuerca (tipo OSS B).
  • Material: acero fundido templado y revenido.
  • Marcado: CE-marked, tamaño, diámetro del cable y número de serie o lote.
  • Rango de temperatura: De - 40 °C hasta +110 °C (rango de capacidad del 100%.)
  • Acabado: OSS B pintado de azul - OSS G galvanizado en caliente.
  • Nota: Para un diámetro de cable intermedio, seleccione los accesorios con el tamaño siguiente más cercano.
  • Aviso: compare la carga de rotura mínima del terminal y del cable de acero.

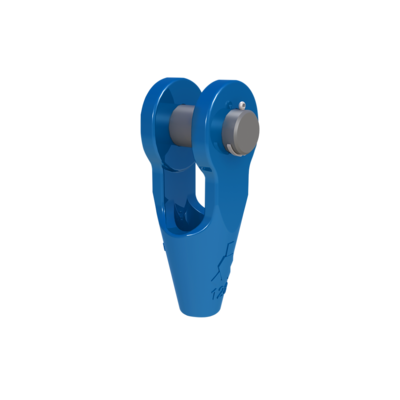

Ropeblock OSS

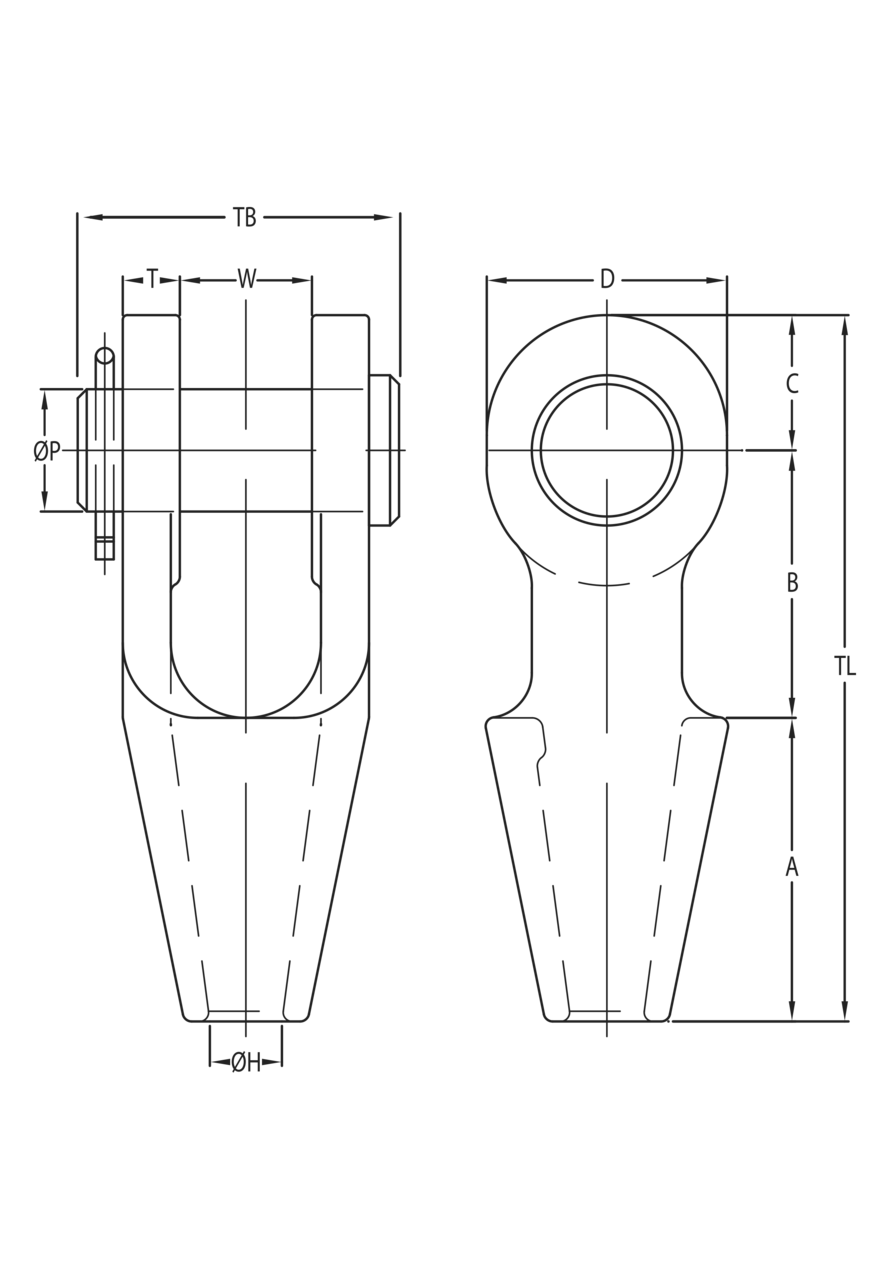

Plano Ropeblock OSS
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Código Rope diameter
mm
Fuerza mínima de rotura MBL
ton
Strand Ø
mm
A
mm
B
mm
C
mm
D Ø H
mm
Ø P
mm
T TL
mm
TB
mm
W
mm
Peso
kg
kg
Y6ATOSS175PG OSS196P 6-7 8 - 50 40 19 34 9 16 9 109 51 19 0,4
Y6ATOSS175 OSS197P 8-10 12 - 57 45 22 42 13 20 11 124 63 21 0,7
Y6ATOSS180PG OSS198P 11-13 20 - 64 51 27 50 15 25 12 142 67 25 1
OSS199P 14-16 25 13 76 63 32 58 18 30 14 171 85 32 1,8
Y6ATOSS196PG OSS100P 18-19 40 14-16 89 76 40 70 22 35 16 205 95 38 3
Y6ATOSS198PG OSS104PGAL 20-22 55 18-19 101 89 45 80 25 41 19 235 110 44 4,6
Y6ATOSS197PG OSS104P 20-22 55 18-19 101 89 45 80 25 41 19 235 110 44 4,6
Y6ATOSS199PG OSS108P 23-26 75 20-22 114 101 60 104 29 51 22 275 128 51 8
Y6ATOSS100PG OSS108PGAL 23-26 75 20-22 114 101 60 104 29 51 22 275 128 51 8
Y6ATOSS104PG OSS111P 27-30 90 23-26 127 114 65 114 33 57 25 306 142 57 11
Y6ATOSS104PP OSS111PGAL 27-30 90 23-26 127 114 65 114 33 57 25 306 142 57 11
Y6ATOSS108PP OSS115PGAL 31-36 125 27-28 139 127 72 126 39 63 28 338 155 63 15
Y6ATOSS108PG OSS115P 31-36 125 27-28 139 127 72 126 39 63 28 338 155 63 15
Y6ATOSS111PP OSS118PGAL 37-39 150 30-32 152 162 80 142 42 70 30 394 177 76 22
Y6ATOSS111PG OSS118P 37-39 150 30-32 152 162 80 142 42 70 30 394 177 76 22
Y6ATOSS115PG OSS120P 40-42 170 33-35 165 165 88 156 45 76 33 418 187 76 27
Y6ATOSS115PP OSS120PGAL 40-42 170 33-35 165 165 88 156 45 76 33 418 187 76 27
Y6ATOSS118PG OSS125P 43-48 225 36-40 191 178 100 176 52 89 39 469 215 89 41
Y6ATOSS118PP OSS125PGAL 43-48 225 36-40 191 178 100 176 52 89 39 469 215 89 41
Y6ATOSS120PG OSS128P 49-54 280 42-45 216 228 108 194 59 95 45 552 244 101 60
Y6ATOSS120PP OSS128PGAL 49-54 280 42-45 216 228 108 194 59 95 45 552 244 101 60
Y6ATOSS125PG OSS130P 55-60 360 46-48 229 254 120 210 64 108 53 603 275 113 88
Y6ATOSS125PP OSS130PGAL 55-60 360 46-48 229 254 120 210 64 108 53 603 275 113 88
Y6ATOSS128PG OSS132P 61-68 425 50-54 248 273 133 236 75 121 60 654 300 127 118
Y6ATOSS128PP OSS132PGAL 61-68 425 50-54 248 273 133 236 75 121 60 654 300 127 118
Y6ATOSS130PP OSS135PGAL 69-75 460 56-62 279 279 138 240 81 127 73 696 335 133 155
Y6ATOSS130PG OSS135P 69-75 460 56-62 279 279 138 240 81 127 73 696 335 133 155
Y6ATOSS132PG OSS138P 76-80 560 64-67 305 286 146 252 88 133 76 737 355 146 186
Y6ATOSS132PP OSS138PGAL 76-80 560 64-67 305 286 146 252 88 133 76 737 355 146 186
Y6ATOSS135PG OSS140P 81-86 625 69-76 330 298 160 290 92 140 79 788 375 159 227
Y6ATOSS135 OSS140PGAL 81-86 625 69-76 330 298 160 290 92 140 79 788 375 159 227
Y6ATOSS138 OSS142PGAL 87-93 720 78-86 356 318 178 320 99 152 83 852 400 171 283
Y6ATOSS138PG OSS142P 87-93 720 78-86 356 318 178 320 99 152 83 852 400 171 283
Y6ATOSS140PG OSS144P 94-102 875 88-96 381 343 190 350 108 178 89 914 435 191 374
Y6ATOSS140 OSS144PGAL 94-102 875 88-96 381 343 190 350 108 178 89 914 435 191 374
Y6ATOSS142 OSS146PGAL 108-115 1 200 98-110 450 480 215 400 129 195 100 1 145 465 205 539
Y6ATOSS142PG OSS146P 108-115 1 200 98-110 450 480 215 400 129 195 100 1 145 465 205 539
Y6ATOSS144 OSS150PGAL 120-130 1 400 112-124 500 500 250 450 147 220 110 1 250 525 225 761
Y6ATOSS144PG OSS150P 120-130 1 400 112-124 500 500 250 450 147 220 110 1 250 525 225 761
Y6ATOSS146PG OSS155P 135-140 1 600 125-132 540 497 263 480 157 240 140 1 300 590 230 1 067
Y6ATOSS146 OSS155PGAL 135-140 1 600 125-132 540 497 263 480 157 240 140 1 300 590 230 1 067
Y6ATOSS150PG OSS160P 142-153 2 000 133-143 585 505 275 500 171 255 140 1 365 610 250 1 172
Y6ATOSS150 OSS160PGAL 142-153 2 000 133-143 585 505 275 500 171 255 140 1 365 610 250 1 172
Y6ATOSS155PG OSS165P 154-165 2 220 144-154 630 530 300 550 185 275 150 1 460 640 260 1 441
Y6ATOSS155 OSS165PGAL 154-165 2 220 144-154 630 530 300 550 185 275 150 1 460 640 260 1 441
Y6ATOSS160PG OSS170P 166-178 2 500 155-166 680 570 310 570 199 295 150 1 560 660 280 1 615
Y6ATOSS160 OSS170PGAL 166-178 2 500 155-166 680 570 310 570 199 295 150 1 560 660 280 1 615
Y6ATOSS165PG OSS175P 180-191 2 800 167-179 725 600 325 600 213 310 155 1 650 689 300 1 907
Y6ATOSS165 OSS175PGAL 180-191 2 800 167-179 725 600 325 600 213 310 155 1 650 689 300 1 907
Y6ATOSS170PG OSS180P 192-204 3 200 180-191 775 620 345 640 229 330 160 1 740 720 320 2 239
Y6ATOSS170 OSS180PGAL 192-204 3 200 180-191 775 620 345 640 229 330 160 1 740 720 320 2 239

P (pasador con pin)

G (galvanizado) / P (pintado)
