Crosby
  • Terminales cónicos cerrados de acero forjado hasta 1-1/2”; acero de aleación fundido entre 1-5/8” y 4”.
  • Los terminales cerrados tienen el 100% de eficiencia a la rotura basado en la ruptura mínima de cable de acero. La clasificación se basa en el uso recomendado con cable 6x7, 6x19, o 6x36, AM, AExM, AExExM, TRD, AF, AA. Torones construidos con cantidades mínimas de alambres (1x7) requieren consideraciones especiales en que el cono sea cinco (5) veces el diámetro del torón o cincuenta (50) veces el diámetro alambre; cualquier que sea mayor.
  • Material: Acero forjado
  • Acabado: Galvanizado
  • Coeficiente de seguridad: 5:1

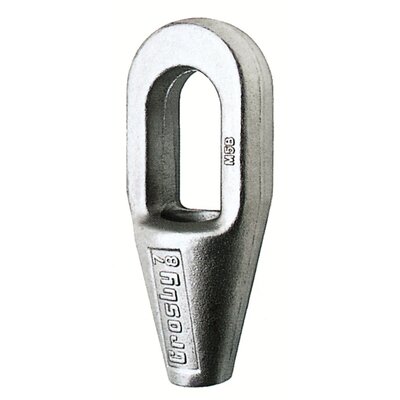

Crosby G-417

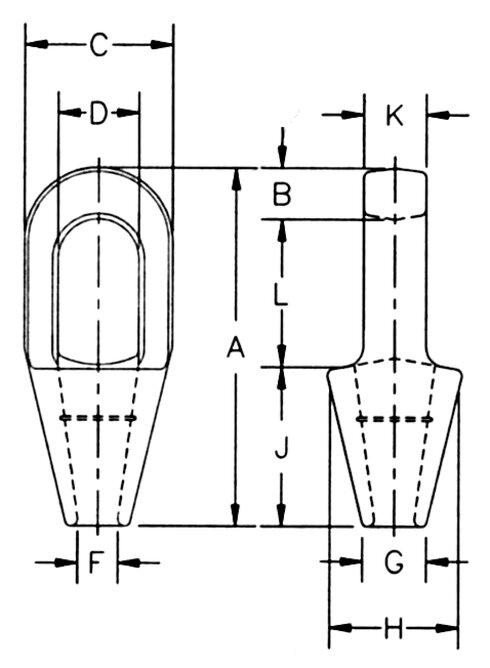

Croquis Crosby G-417
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Rope diameter
mm
Fuerza máxima de utilización WLL
t
ton
Marcado del terminal A
mm
B
mm
C
mm
D*
mm
F
mm
G H
mm
J
mm
K L Peso
kg
kg
CAD
Y6CTERCER014 6-7 4,5 1/4 116 12,7 39,6 22,4 9,65 17,5 39,6 57,2 12,7 46 0,23 -
Y6CTERCER038 8-10 12 5/6 -3/8 125 15,8 42,9 24,6 12,7 20,6 42,9 57,2 17,5 52,5 0,34 -
Y6CTERCER012 11-13 20 7/16-1/2 140 17,5 51 29,5 14,2 23,9 51 63,5 22,4 58,7 0,68 -
Y6CTERCER058 14-16 30,8 9/16-5/8 162 20,6 67 35,8 17,5 30,2 67 76,2 25,4 65 1,13 -
Y6CTERCER034 18 43,5 3/4 194 26,9 76,2 42,2 22,4 33,3 70 89 31,8 77,5 1,92 -
Y6CTERCER078 20-22 65,3 7/8 226 33,3 92 49,3 25,4 38,1 82,5 102 38,1 90,5 3,28 -
Y6CTERCER100 24-26 81,6 1 254 36,6 105 58,5 28,7 44,5 95,5 114 44,5 103 4,76 -
Y6CTERCER118 26-30 100 1 1/8 283 39,6 114 65 31,8 51 105 127 51 116 6,46 -
Y6CTERCER138 32-35 136 1 1/4-1 3/8 309 41,4 127 71 38,1 58,5 119 138 56,5 129 8,95 -
Y6CTERCER112 38 170 1 1/2 355 49,3 137 81 41,4 70,5 132 151 62,5 155 13,2 -
Y6CTERCER158 40-42 188 1 5/8 390 54 146 82,5 44,5 76,2 140 165 70 171 16,3 -
Y6CTERCER178 44-48 268 † 1 3/4-1 7/8 445 55,5 171 95,5 51 79,5 162 191 76,2 198 26 -
Y6CTERCER218 50-54 309 † 2-2 3/8 505 62 194 111 57,2 95,5 187 216 82,5 224 35,8 -
Y6CTERCER238 56-60 360 † 2 1/4 - 2 3/8 546 70 216 127 66,8 105 210 229 92 254 47,6 -
Y6CTERCER258 64-67 424 † 2 1/2 - 2 7/8 597 79,5 241 140 74,5 114 235 248 102 270 64 -
Y6CTERCER278 70-73 549 † 2 3/4 - 2 7/8 645 79,5 273 159 79,5 124 259 279 124 286 100 -
Y6CTERCER318 75-80 656 † 3 - 3 1/8 689 85,6 292 171 86 133 292 305 133 298 125 -
Y6CTERCER338 82-86 750 † 3 1/4 - 3 3/8 743 102 311 184 92 146 311 330 146 311 142 -
Y6CTERCER358 88-92 820 † 3 1/2 - 3 5/8 787 102 330 197 98,5 165 330 356 159 330 181 -
Y6CTERCER400 94-102 1 005 † 3 3/4 - 4 845 108 362 216 108 184 362 381 178 356 246 -

† Acero aleación fundido
