El triángulo de elevación tiene la misma función que una viga corta o una separadora.

Los límites de carga de trabajo dados son válidos para un ángulo máximo de la eslinga superior de 90°. Para ángulos superiores entre 90°-120°, el límite de carga de trabajo se reducirá en un 30%.

Todos los triángulos de elevación se suministran con 2 grilletes según tabla. El límite de carga de trabajo en el orificio central del grillete es igual al límite de carga de trabajo del grillete según la tabla.

Diseño: cortar chapa. Use placas y espaciadores para los grilletes.

Prueba: prueba de lote 2 x WLL.

  • Material: placa de acero estructural de alta resistencia.
  • Marcado: WLL y marcado CE.
  • Acabado: pintado amarillo.
  • Nota: otras cargas y dimensiones están disponibles bajo pedido.
Triangulo de elevación

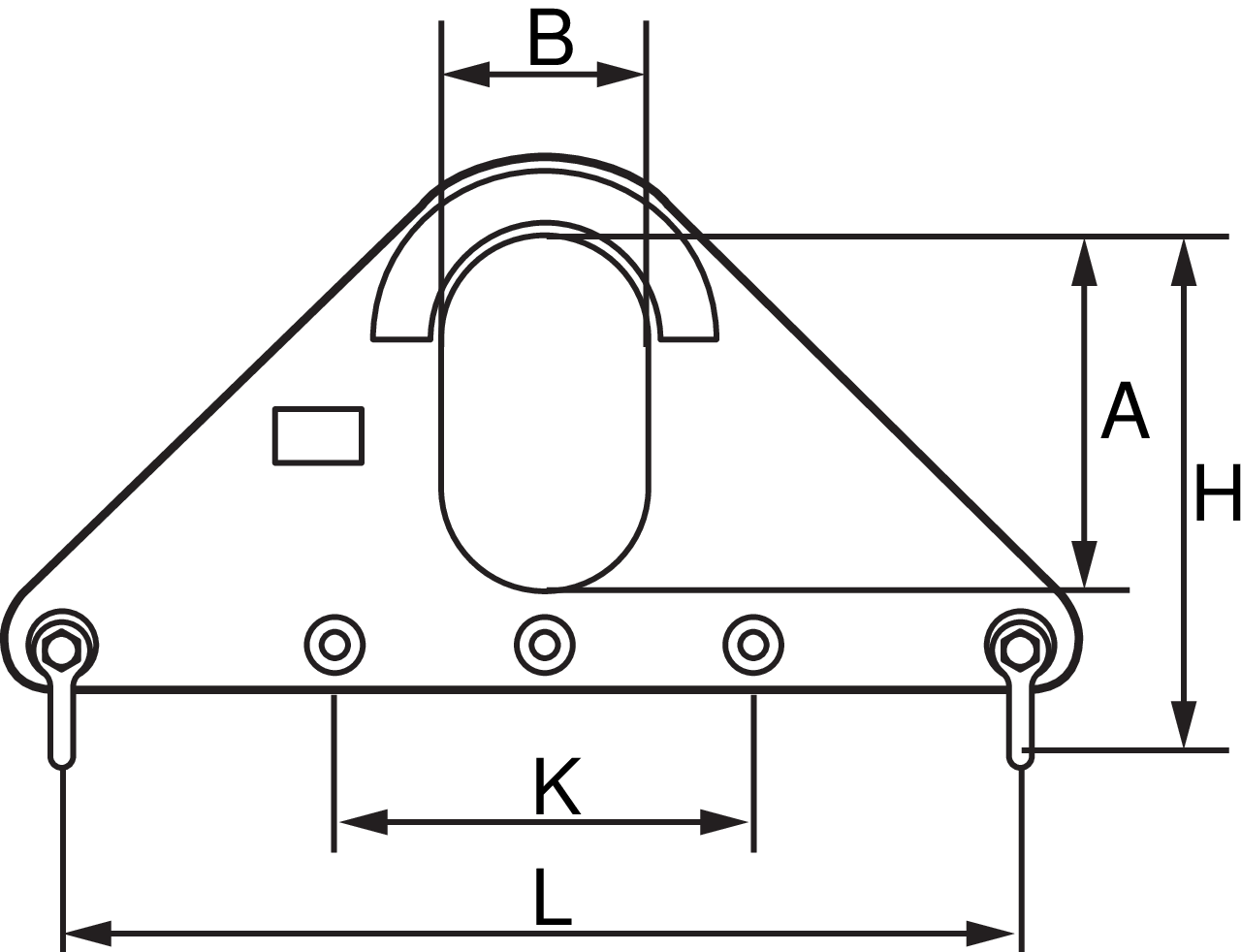

Croquis triangulo de elevación
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Fuerza máxima de utilización WLL
t
ton
Shackle A
mm
B
mm
H
mm
K L Peso
kg
kg
13.406670020.9 2 11,311 250 150 340 290 700 13
13.406670040.9 4 11,311 250 150 360 290 700 20
13.406670060.9 6 11,311 250 150 375 290 700 31
13.406670100.9 10 11,311 300 180 460 360 870 55
13.406670150.9 15 11,311 300 180 490 360 870 74
13.406670200.9 20 11,311 300 180 525 360 870 100
