Este tipo de gancho está diseñado para levantar y manipular bobinas de acero u otros materiales pesados. El ojo de suspensión se coloca en el centro de gravedad, lo que significa que el gancho de la bobina siempre estará en equilibrio con o sin carga. Si se usa correctamente, el gancho de la bobina nunca se inclinará hacia adelante, por lo que se eliminará el riesgo de pérdida no intencionada de la bobina.
Los ganchos para bobinas tipo CH están disponibles en varios tamaños con un rango de carga admisible de 5.000 kg a 30.000 kg.

Diseño: construcción ligera de vigas soldadas que proporciona una buena rigidez a la torsión.

Carga de prueba: normalmente 1,5 x WLL.

  • Material: Viga y placa de acero estructural de alta resistencia.
  • Marcado: Límite de carga de trabajo (WLL), marcado CE, fabricante, número de serie, año de fabricación, etc.
  • Acabado: Pintado amarillo. Otros tratamientos disponibles bajo petición.

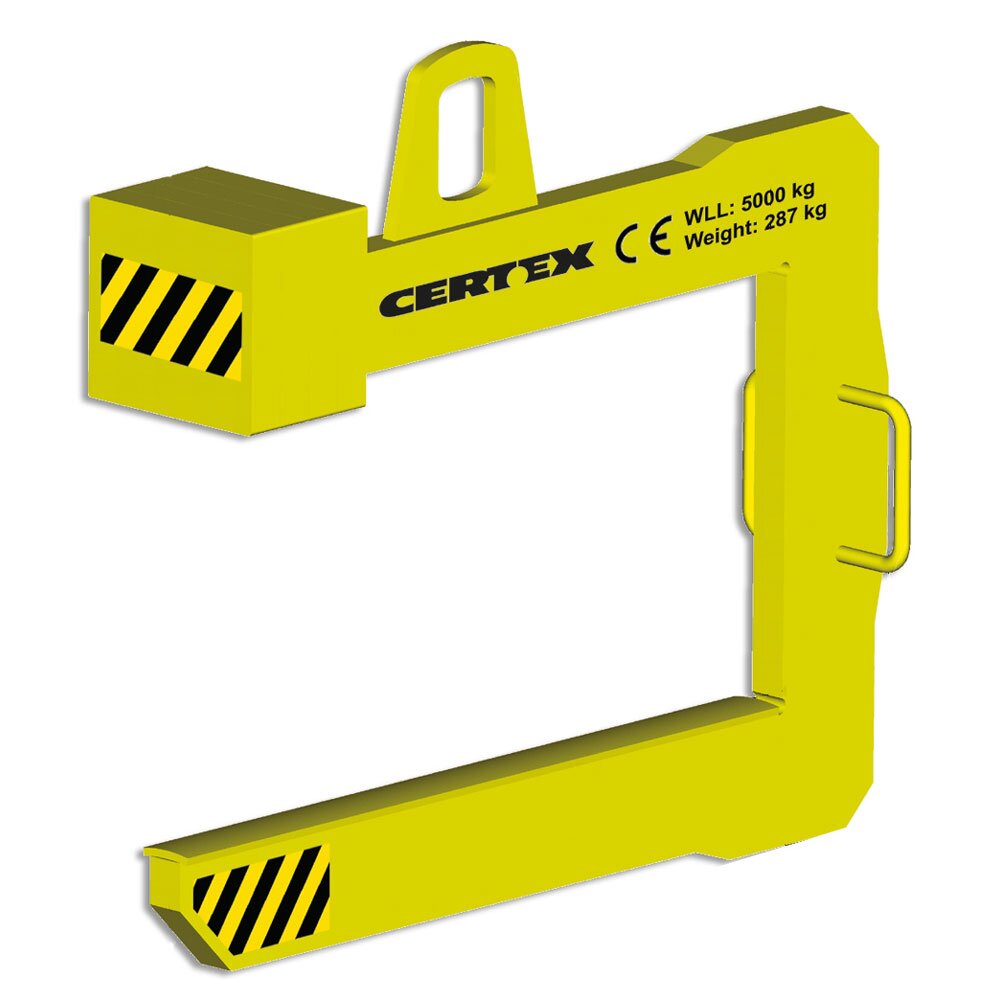

Gancho de elevación bobina tipo CH
Documentación gancho de elevación bobina tipo CH
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

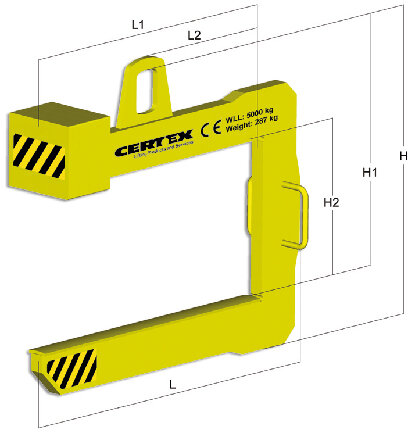

Referencia CYE Fuerza máxima de utilización WLL
t
ton
Max coil width mm Tipo L L1
mm
L2
mm
H
mm
H1 H2
mm
Peso
kg
kg
16.8066-10501050 5 1,05 CH 5 / 1,05-0,55 1 230 1 050 545 1 060 890 550 299
16.8066-10501270 5 1,27 CH 5 / 1,27-0,55 1 470 1 270 655 1 100 910 550 371
16.8066-10501540 5 1,54 CH 5 / 1,54-0,55 1 760 1 540 790 1 140 930 550 455
16.8066-11001050 10 1,05 CH 10 / 1,05-0,65 1 290 1 050 545 1 290 1 070 650 546
16.8066-11001270 10 1,27 CH 10 / 1,27-0,65 1 530 1 270 655 1 330 1 090 650 635
16.8066-11001540 10 1,54 CH 10 / 1,54-0,65 1 820 1 540 790 1 370 1 110 650 752
16.8066-11501050 15 1,05 CH 15 / 1,05-0,70 1 370 1 050 545 1 520 1 230 700 790
16.8066-11501270 15 1,27 CH 15 / 1,27-0,70 1 610 1 270 655 1 560 1 250 700 902
16.8066-11501540 15 1,54 CH 15 / 1,54-0,70 1 850 1 540 790 1 500 1 220 700 988
16.8066-12001050 20 1,05 CH 20 / 1,05-0,80 1 380 1 050 545 1 680 1 390 800 1 021
16.8066-12001270 20 1,27 CH 20 / 1,27-0,80 1 620 1 270 655 1 720 1 410 800 1 142
16.8066-12001540 20 1,54 CH 20 / 1,54-0,80 1 910 1 540 790 1 760 1 430 800 1 298
16.8066-13001050 30 1,05 CH 30 / 1,05-0,95 1 450 1 050 545 1 980 1 640 950 1 596
16.8066-13001270 30 1,27 CH 30 / 1,27-0,95 1 690 1 270 655 2 020 1 660 950 1 734
16.8066-13001540 30 1,54 CH 30 / 1,54-0,95 1 980 1 540 790 2 040 1 680 950 1 912
