Crosby
  • Terminales cónicos cerrados de acero forjado hasta 1-1/2”; acero de aleación fundido entre 1-5/8” y 4”.
  • Los terminales cerrados tienen el 100% de eficiencia a la rotura basado en la ruptura mínima de cable de acero. La clasificación se basa en el uso recomendado con cable 6x7, 6x19, o 6x36, AM, AExM, AExExM, TRD, AF, AA. Torones construidos con cantidades mínimas de alambres (1x7) requieren consideraciones especiales en que el cono sea cinco (5) veces el diámetro del torón o cincuenta (50) veces el diámetro alambre; cualquier que sea mayor.
  • Material: Acero forjado
  • Acabado: Galvanizado
  • Coeficiente de seguridad: 5:1.
Referencia CYE Fuerza máxima de utilización WLL
Ton

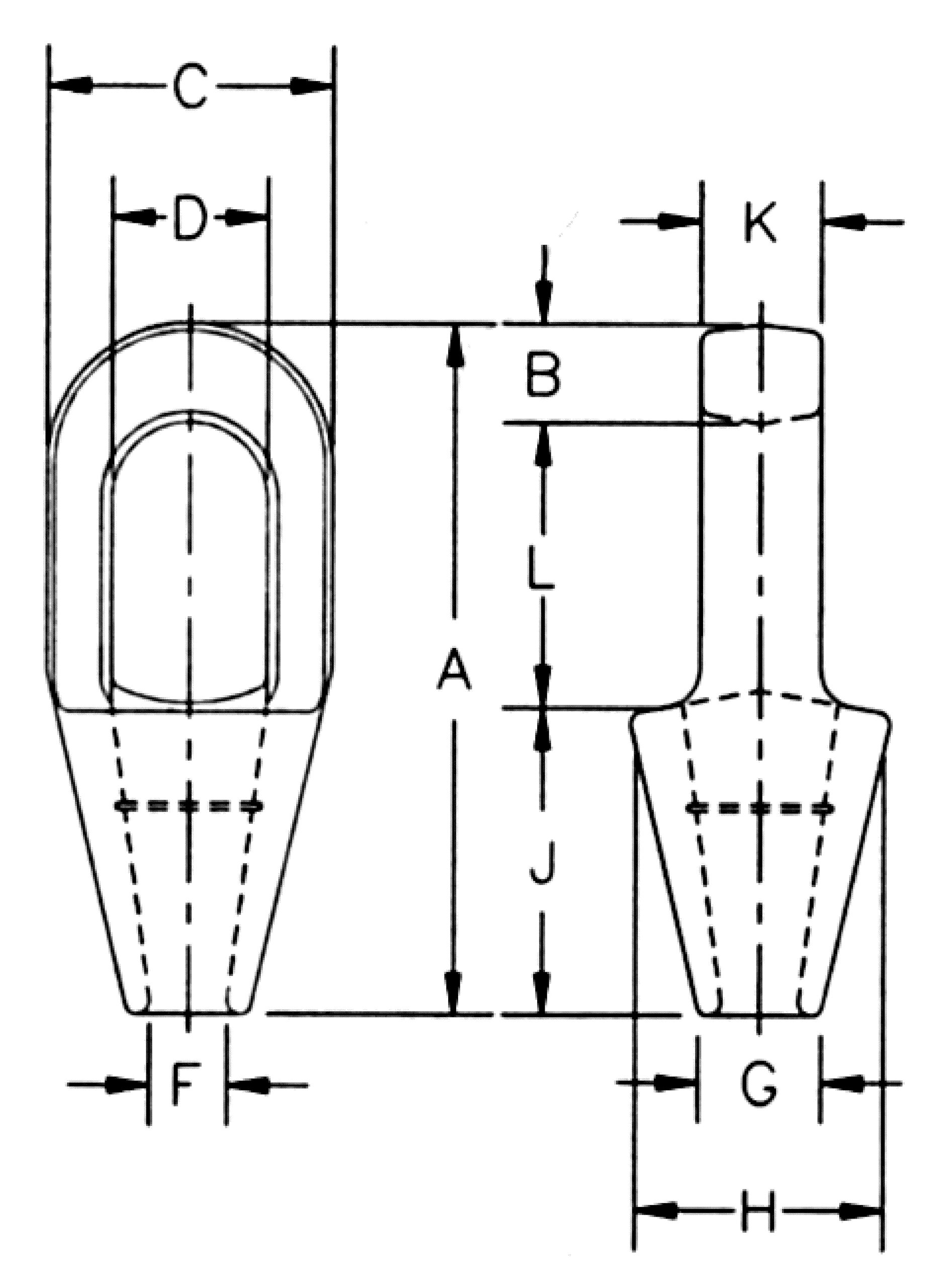

A B C D*(mm) F G H J K L Marcado del terminal ø Cable Peso
kg
CAD
Y6CTERCER014 4,5 116 12,7 39,6 22,4 9,65 17,5 39,6 57,2 12,7 46 1/4 6-7 0,23
Y6CTERCER038 12 125 15,8 42,9 24,6 12,7 20,6 42,9 57,2 17,5 52,5 5/6 -3/8 8-10 0,34
Y6CTERCER012 20 140 17,5 51 29,5 14,2 23,9 51 63,5 22,4 58,7 7/16-1/2 11-13 0,68
Y6CTERCER058 30,8 162 20,6 67 35,8 17,5 30,2 67 76,2 25,4 65 9/16-5/8 14-16 1,13
Y6CTERCER034 43,5 194 26,9 76,2 42,2 22,4 33,3 70 89 31,8 77,5 3/4 18 1,92
Y6CTERCER078 65,3 226 33,3 92 49,3 25,4 38,1 82,5 102 38,1 90,5 7/8 20-22 3,28
Y6CTERCER100 81,6 254 36,6 105 58,5 28,7 44,5 95,5 114 44,5 103 1 24-26 4,76
Y6CTERCER118 100 283 39,6 114 65 31,8 51 105 127 51 116 1 1/8 26-30 6,46
Y6CTERCER138 136 309 41,4 127 71 38,1 58,5 119 138 56,5 129 1 1/4-1 3/8 32-35 8,95
Y6CTERCER112 170 355 49,3 137 81 41,4 70,5 132 151 62,5 155 1 1/2 38 13,2
Y6CTERCER158 188 390 54 146 82,5 44,5 76,2 140 165 70 171 1 5/8 40-42 16,3
Y6CTERCER178 268 445 55,5 171 95,5 51 79,5 162 191 76,2 198 † 1 3/4-1 7/8 44-48 26
Y6CTERCER218 309 505 62 194 111 57,2 95,5 187 216 82,5 224 † 2-2 3/8 50-54 35,8
Y6CTERCER238 360 546 70 216 127 66,8 105 210 229 92 254 † 2 1/4 - 2 3/8 56-60 47,6
Y6CTERCER258 424 597 79,5 241 140 74,5 114 235 248 102 270 † 2 1/2 - 2 7/8 64-67 64
Y6CTERCER278 549 645 79,5 273 159 79,5 124 259 279 124 286 † 2 3/4 - 2 7/8 70-73 100
Y6CTERCER318 656 689 85,6 292 171 86 133 292 305 133 298 † 3 - 3 1/8 75-80 125
Y6CTERCER338 750 743 102 311 184 92 146 311 330 146 311 † 3 1/4 - 3 3/8 82-86 142
Y6CTERCER358 820 787 102 330 197 98,5 165 330 356 159 330 † 3 1/2 - 3 5/8 88-92 181
Y6CTERCER400 1.005 845 108 362 216 108 184 362 381 178 356 † 3 3/4 - 4 94-102 246

† Acero aleación fundido
