Los bloques Standar Reeve son ideales cuando la altura de elevación es limitada, y donde el cambio fácil y frecuente de los bloques no es un requisito determinante.

Características generales

  • Factor de diseño de seguridad de 4:1.
  • Rodamientos de rodillos con doble sellado, libres de mantenimiento.
  • Ganchos DIN de acero forjado de alta resistencia.
  • Poleas de hierro dúctil, con ranura lubricada con grafito.
  • Placas laterales de alta resistencia al impacto.
  • Lubricación en suspensión de gancho.
  • Dispositivo de bloqueo de gancho de 4 u 8 puntos.
  • Pestillo de seguridad con pasador de bloqueo.
  • Nº de poleas: de 1 a 5.
  • Diámetro cable: de 14 a 32 mm.
  • Tamaño gancho DIN.
  • Diseño corto para proporcionar una mayor altura de elevación.

Accesorio de extremo

  • Doble gancho.
  • Doble gancho con ojal para grillete.
  • Gancho cuádruple.
  • Ojal para grillete.

Importante: ¡las consultas para versiones personalizadas son bienvenidas!

  • Rango de temperatura: de -40 hasta +80 °C.
  • Acabado: C3M (clasificación ISO 12944) en color amarillo.
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

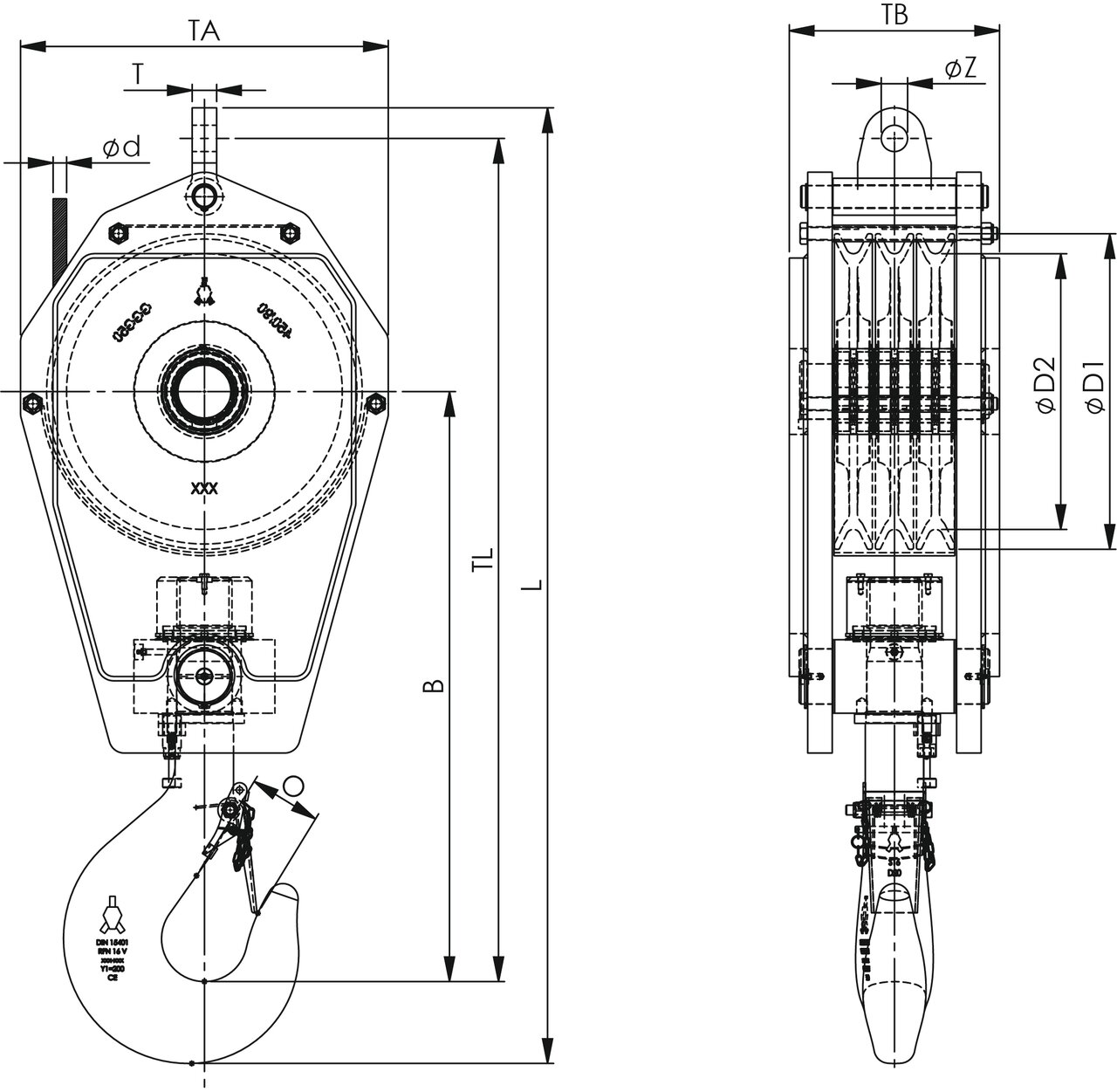

Fuerza máxima de utilización WLL
t
ton
Model no. For wire Ø
mm
Hooksize Ø D1
mm
Ø D2
mm
B
mm
O
mm
TA
mm
TB
mm
TL
mm
L T Ø Z
mm
Peso
kg
kg
CAD
25 SRB 260 .14 .3 .25 .E 14 8 300 260 658 69 400 260 953 1 088 28 32 210
25 SRB 260 .16 .3 .25 .E 16 8 300 260 658 69 400 260 953 1 088 28 32 210
29 SRB 285 .16 .3 .29 .E 16 8 325 285 668 69 400 270 978 1 113 28 32 210
29 SRB 320 .16 .3 .29 .E 16 8 365 320 713 69 450 240 1 048 1 183 28 32 225
32 SRB 355 .19 .3 .32 .E 19 10 410 355 753 76 500 262 1 093 1 244 35 37 325
40 SRB 360 .19 .3 .40 .E 19 12 410 360 839 84 500 362 1 179 1 342 35 37 455
40 SRB 400 .22 .3 .40 .E 22 12 460 400 864 84 570 353 1 244 1 412 40 43 500
50 SRB 400 .22 .3 .50 .E 22 16 460 400 864 97 570 353 1 244 1 426 40 43 500
50 SRB 400 .22 .3 .50 .E 22 16 460 400 864 97 570 373 1 244 1 426 40 43 540
63 SRB 450 .22 .3 .63 .E 22 16 515 450 963 97 600 343 1 376 1 558 40 43 680
63 SRB 450 .24 .3 .63 .E 24 16 515 450 963 97 600 383 1 376 1 568 45 52 770
63 SRB 450 .26 .3 .63 .E 26 16 515 450 963 97 600 383 1 376 1 568 45 52 770
80 SRB 528 .26 .3 .80 .E 24 20 595 528 1 132 110 710 462 1 612 1 822 45 52 1 270
80 SRB 528 .26 .3 .80 .E 26 20 595 528 1 132 110 710 462 1 612 1 822 45 52 1 270
100 SRB 528 .26 .3 .100 .E 26 25 595 528 1 223 132 710 462 1 683 1 913 45 52 1 270
100 SRB 528 .28 .3 .100 .E 28 25 595 528 1 223 132 710 462 1 683 1 923 50 59 1 270
125 SRB 670 .28 .3 .125 .E 28 25 760 670 1 353 132 870 642 1 918 2 158 50 59 2 900
125 SRB 670 .32 .3 .125 .E 32 25 760 670 1 353 132 870 642 1 918 2 163 60 66 2 900

Factor de seguridad 4: 1.
