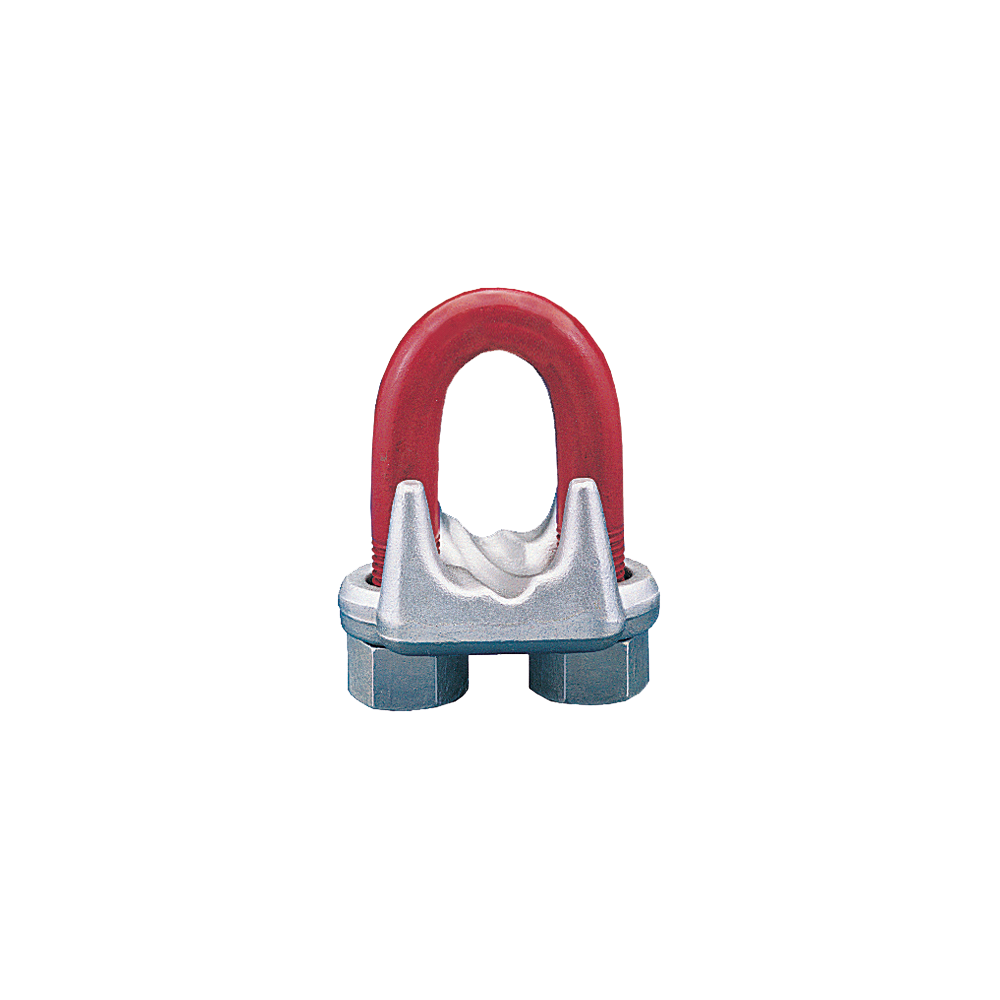

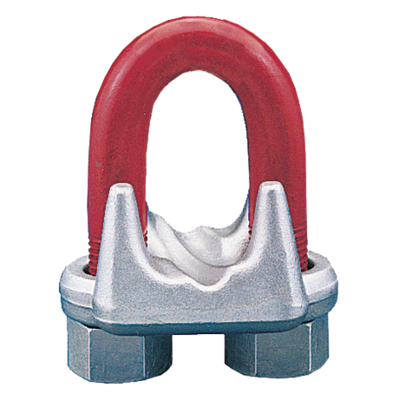

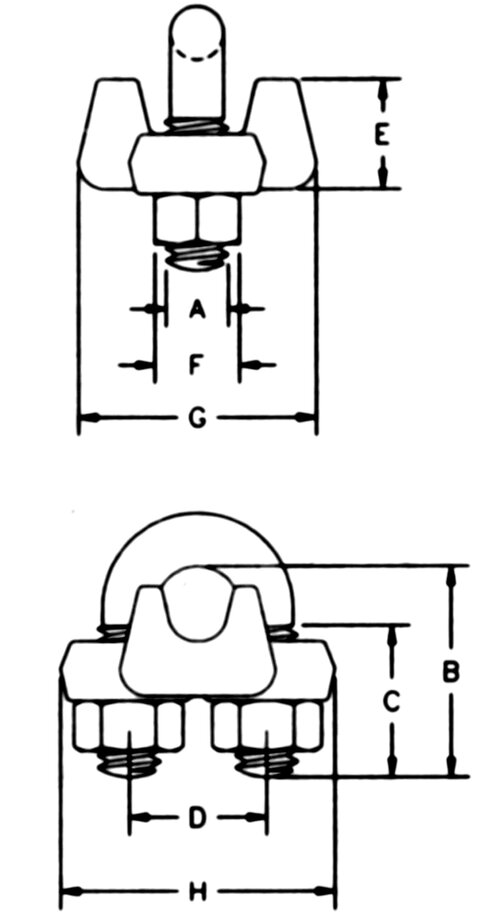

* Pernos en U y tuercas electrochapados.
** La base de la de 68-72mm y 85-90mm es de acero fundido.
- Cumplen los requerimientos EN 13411-5 (tipo 2).
- Eficiencia respecto a la fuerza mínima de rotura del cable del 80% para tamaños de 3 a 22 mm, y del 90% para tamaños de 24 a 90 mm, sobre las construcciones indicadas (*).
- La grapa es galvanizada en su totalidad para resistir la acción corrosiva y oxidante.
- Todas las grapas se empaquetan y etiquetan individualmente con las instrucciones de uso.
- No se recomienda para usos generales de elevación.
(*) Nota:
El número de grapas que se indica en la Tabla de Montaje está basado en el uso de cable sZ o zZ, construcción 6x19, 6x36 o 6x37, FC o IWRC; 1570, 1770 o 1960 N/mm². Si se va a utilizar construcción Seale o construcción similar 6x19 de alambres gruesos exteriores, en los diámetros de 25 mm y mayores usar una grapa más que las indicadas en la Tabla.
El número de grapas que se indica también se aplica al cable resistente a la rotación sZ de construcción
8x19-IWRC en 1570, 1770 o 1960 N/mm², en tamaños de 36 mm y menores; y al cable resistente a la rotación sZ 19x7, en tamaños de 46 mm y menores.
Para otras clases de cable no mencionadas con anterioridad recomendamos contactar con nosotros para asegurarse del índice de eficiencia deseado.
- Material: Acero.
- Marcado: According to standard
- Acabado: Galvanizado.
- Certificación: EN 13411-5
| Tabla de montaje | |||
| Ø cable | Cable a doblar | Número mínimo de abrazaderas | * Par de apriete |
| mm | mm | Nm | |
| 3-4 | 85 | 2 | 6,1 |
| 5 | 95 | 2 | 10,2 |
| 6-7 | 120 | 2 | 20,3 |
| 8 | 133 | 2 | 40,7 |
| 9-10 | 165 | 2 | 61,0 |
| 11-12 | 178 | 2 | 68 |
| 13 | 292 | 3 | 88 |
| 14-15 | 305 | 3 | 129 |
| 16 | 305 | 3 | 129 |
| 18-20 | 460 | 4 | 176 |
| 22 | 480 | 4 | 305 |
| 24-25 | 660 | 5 | 305 |
| 28-30 | 860 | 6 | 305 |
| 33-34 | 1120 | 7 | 488 |
| 36 | 1120 | 7 | 488 |
| 38-40 | 1370 | 8 | 488 |
| 41-42 | 1470 | 8 | 583 |
| 44-46 | 1550 | 8 | 800 |
| 48-52 | 1800 | 8 | 1017 |
| 56-58 | 1850 | 8 | 1017 |
| 62-65 | 2130 | 9 | 1017 |
| 68-72 | 2540 | 10 | 1017 |
| 75-78 | 2690 | 10 | 1627 |
| 85-90 | 3780 | 12 | 1617 |
| Si se utiliza una polea para doblar el cable, adicionar una grapa más. Si se utiliza un mayor número de grapas que las indicadas en la tabla, se debe incrementar proporcionalmente la longitud del cable que se dobla. * Los valores del par se indican para cables limpios, secos y sin lubricación. |
