Ropeblock
  • Marcado: According to standard, CE-marked
  • Certificación: EN 10204

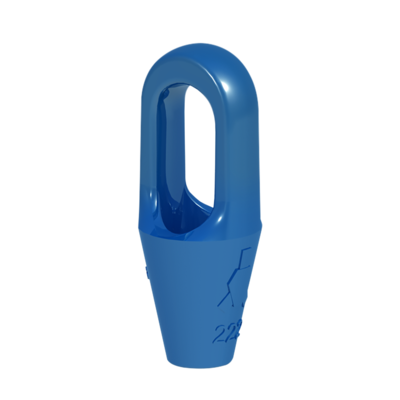

Terminal Ropeblock CSS

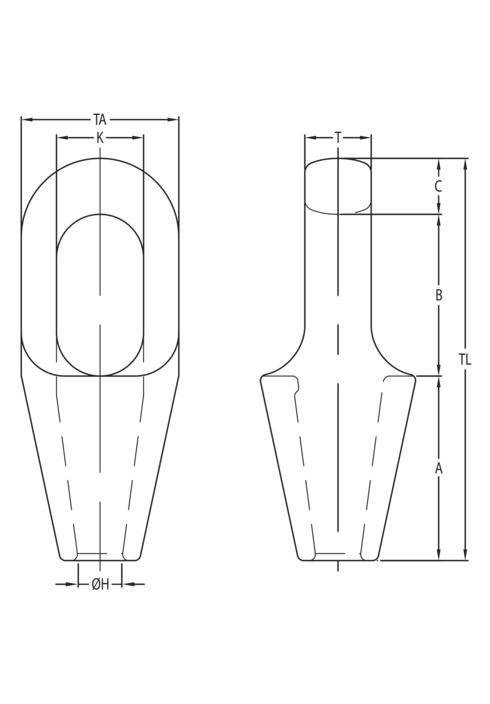

Croquis terminal Ropeblock CSS
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Rope diameter
mm
Fuerza mínima de rotura MBL Strand Ø
mm
TL
mm
TA
mm
A
mm
B
mm
C
mm
Ø H
mm
K T Peso
kg
kg
Y6ATECSS296G 6-7 8 101 37 50 40 11 9,1 22 13 0,3
Y6ATECSS297G 8-10 12 119 43 57 48 14 12,6 25 18 0,5
Y6ATECSS298G 11-13 20 140 51 64 59 17,5 14,6 30 23 0,7
Y6ATECSS299G 14-16 25 13 162 67 76 65 21 18,1 36 26 1,4
Y6ATECSS200G 18-19 40 14-16 194 76 89 78 27 21,9 42 32 2,2
Y6ATECSS201G 20-22 55 18-19 224 92 101 90 33 24,9 47 38 3,8
Y6ATECSS204y 23-26 75 20-22 253 104 114 103 36 28,8 57 44 5,4
Y6ATECSS204y 23-26 75 20-22 253 104 114 103 36 28,8 57 44 5,4
Y6ATECSS207y 27-30 90 23-26 282 114 127 116 39 32,9 65 51 7
Y6ATECSS207y 27-30 90 23-26 282 114 127 116 39 32,9 65 51 7
Y6ATECSS212y 31-36 125 27-28 312 126 139 130 43 39,2 71 57 10
Y6ATECSS212y 31-36 125 27-28 312 126 139 130 43 39,2 71 57 10
Y6ATECSS215y 37-39 150 30-32 358 136 152 155 51 42,5 81 63 13
Y6ATECSS215y 37-39 150 30-32 358 136 152 155 51 42,5 81 63 13
Y6ATECSS217y 40-42 170 33-35 390 146 165 171 54 45,5 83 70 17
Y6ATECSS217y 40-42 170 33-35 390 146 165 171 54 45,5 83 70 17
Y6ATECSS219y 43-48 225 36-40 443 171 190 198 55 52,5 93 76 26
Y6ATECSS219y 43-48 225 36-40 443 171 190 198 55 52,5 93 76 26
Y6ATECSS222y 49-54 280 42-45 502 193 216 224 62 59,1 100 82 37
Y6ATECSS222y 49-54 280 42-45 502 193 216 224 62 59,1 100 82 37
Y6ATECSS224y 55-60 360 46-48 548 216 228 247 73 65,1 112 92 50
Y6ATECSS224y 55-60 360 46-48 548 216 228 247 73 65,1 112 92 50
Y6ATECSS226y 61-68 425 50-54 257 241 248 270 79 73,4 140 102 66
Y6ATECSS226y 61-68 425 50-54 257 241 248 270 79 73,4 140 102 66
Y6ATECSS227y 69-75 460 56-62 644 273 279 286 79 79,4 159 124 91
Y6ATECSS227y 69-75 460 56-62 644 273 279 286 79 79,4 159 124 91
Y6ATECSS228y 76-80 560 64-67 696 292 315 298 83 88,2 171 133 117
Y6ATECSS228y 76-80 560 64-67 696 292 315 298 83 88,2 171 133 117
Y6ATECSS229y 81-86 625 69-76 743 311 330 311 102 92,4 184 146 125
Y6ATECSS229y 81-86 625 69-76 743 311 330 311 102 92,4 184 146 125
Y6ATECSS230y 87-93 720 78-86 788 330 356 330 102 98,8 197 159 176
Y6ATECSS230y 87-93 720 78-86 788 330 356 330 102 98,8 197 159 176
Y6ATECSS231y 94-102 875 88-96 845 362 381 356 108 107,8 216 178 228
Y6ATECSS231y 94-102 875 88-96 845 362 381 356 108 107,8 216 178 228
Y6ATECSS233y 108-115 1 200 98-110 1 000 405 450 425 125 129,5 235 190 323
Y6ATECSS233y 108-115 1 200 98-110 1 000 405 450 425 125 129,5 235 190 323
Y6ATECSS240y 120-130 1 400 112-124 1 150 450 500 525 125 147,1 260 200 447
Y6ATECSS240y 120-130 1 400 112-124 1 150 450 500 525 125 147,1 260 200 447
Y6ATECSS245y 135-140 1 600 125-132 1 185 520 540 495 150 153,9 290 220 645
Y6ATECSS245y 135-140 1 600 125-132 1 185 520 540 495 150 153,9 290 220 645
Y6ATECSS250y 142-153 2 000 133-143 1 285 545 585 530 170 171,1 305 240 741
Y6ATECSS250y 142-153 2 000 133-143 1 285 545 585 530 170 171,1 305 240 741
Y6ATECSS255y 154-165 2 220 144-154 1 370 575 630 565 175 185,1 330 250 860
Y6ATECSS255y 154-165 2 220 144-154 1 370 575 630 565 175 185,1 330 250 860
Y6ATECSS260y 166-178 2 500 155-166 1 450 595 680 590 180 199,1 330 270 985
Y6ATECSS260y 166-178 2 500 155-166 1 450 595 680 590 180 199,1 330 270 985
Y6ATECSS265y 180-191 2 800 167-179 1 535 625 725 620 190 213 350 290 1 183
Y6ATECSS265y 180-191 2 800 167-179 1 535 625 725 620 190 213 350 290 1 183
Y6ATECSS270y 192-204 3 200 180-191 1 635 690 775 650 210 228,5 395 305 1 487
Y6ATECSS270y 192-204 3 200 180-191 1 635 690 775 650 210 228,5 395 305 1 487
y: G (galvanizado) / P (pintado)
