Inicio / PRODUCTOS / CABLES DE ACERO Y ACCESORIOS / TERMINALES / Tensor Crosby horquilla-horquilla HG-228

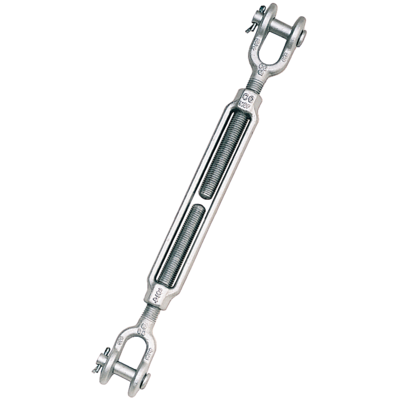

Tensor Crosby horquilla-horquilla HG-228

Crosby
Norma: según ASTM F-1145, antigua US. FED. SPEC. FF-T-791b.
  • Coeficiente de seguridad: 5:1
Tensor Crosby HG-228
Tensor Crosby HG-228
Tensor Crosby HG-228
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

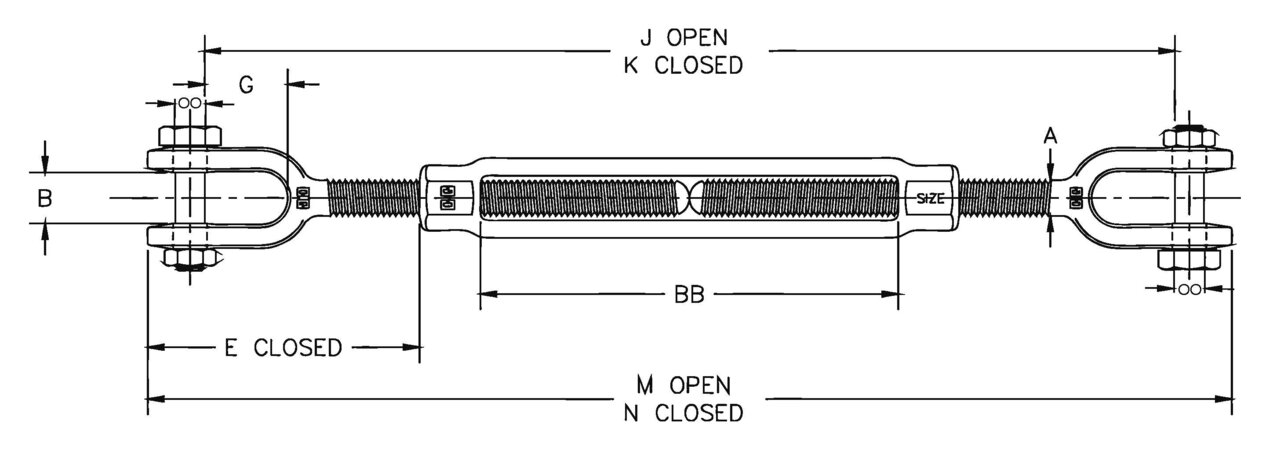

Referencia CYE Fuerza máxima de utilización WLL
t
ton		 ø rosca y long. a tensar
mm		 ø rosca y long. a tensar (pulg) A
mm		 B
mm		 E Cerrado G J Abierto K Cerrado M Abierto N Cerrado BB
mm		 Peso
kg
kg		 CAD
Y6CTEABHH014 0,23 6,35 x 102 1/4 x 4 6,35 11,4 42,0 16,1 284 183 309 208 103 0,17 -
Y6CTEABHH516 0,36 7,94 x 114 5/16 x 4-1/2 7,94 12,7 51,2 22,0 332 218 359 244 116 0,25 -
Y6CTEABHH038 0,54 9,53 x 152 3/8 x 6 9,53 13,5 53,5 21,5 413 260 445 292 155 0,39 -
Y6CTEABHHC12 1 12,7 x 152 1/2 x 6 12,7 16,3 81,8 27,1 474 321 512 359 153 0,83 -
Y6CTEABHH012 1 12,7 x 229 1/2 x 9 12,7 16,3 81,3 27,1 633 405 671 443 238 1,04 -
Y6CTEABHHL12 1 12,7 x 305 1/2 x 12 12,7 16,3 81,3 27,1 786 481 824 519 314 1,23 -
Y6CTEABHHC58 1,59 15,9 x 152 5/8 x 6 15,9 20,1 99,1 33,5 501 349 554 402 153 1,46 -
Y6CTEABHH058 1,59 15,9 x 229 5/8 x 9 15,9 20,1 98,8 33,5 662 434 715 487 239 1,79 -
Y6CTEABHHL58 1,59 15,9 x 305 5/8 x 12 15,9 20,1 98,8 33,5 815 510 868 563 315 2,08 -
Y6CTEABHHC34 2,36 19,1 x 152 3/4 x 6 19,1 24,6 120 38,5 536 383 601 449 156 2,18 -
Y6CTEABHH034 2,36 19,1 x 229 3/4 x 9 19,1 24,6 119 38,5 698 470 764 535 244 2,65 -
Y6CTEABHHM34 2,36 19,1 x 305 3/4 x 12 19,1 24,6 119 38,5 851 546 916 612 320 3,05 -
Y6CTEABHHL34 2,36 19,1 x 457 3/4 x 18 19,1 24,6 120 38,5 1 155 698 1 221 764 471 3,83 -
Y6CTEABHH078 3,27 22,2 x 305 7/8 x 12 22,2 29,5 140 44,8 880 575 956 651 309 4,25 -
Y6CTEABHHL78 3,27 22,2 x 457 7/8 x 18 22,2 29,5 140 44,8 1 197 740 1 272 815 473 5,34 -
Y6CTEABHH10C 4,54 25,4 x 152 1 x 6 25,4 34,0 155 42,1 605 453 690 538 157 4,74 -
Y6CTEABHH100 4,54 25,4 x 305 1 x 12 25,4 34,0 155 52,1 910 605 995 690 309 6,25 -
Y6CTEABHH10M 4,54 25,4 x 457 1 x 18 25,4 34,0 155 52,1 1 215 757 1 300 843 462 7,77 -
Y6CTEABHH10L 4,54 25,4 x 610 1 x 24 25,4 34,0 154 52,1 1 535 925 1 620 1 010 631 9,51 -
Y6CTEABHH14C 6,89 31,8 x 305 1-1/4 x 12 31,8 46,7 205 71,5 1 000 695 1 107 802 306 9,94 -
Y6CTEABHH114 6,89 31,8 x 457 1-1/4 x 18 31,8 46,7 205 71,5 1 305 848 1 412 955 459 11,7 -
Y6CTEABHH14L 6,89 31,8 x 610 1-1/4 x 24 31,8 46,7 205 71,5 1 624 1 014 1 731 1 121 625 13,5 -
Y6CTEABHH12C 9,71 38,1 x 305 1-1/2 x 12 38,1 52,3 227 71,4 1 035 731 1 160 855 313 14,8 -
Y6CTEABHH112 9,71 38,1 x 457 1-1/2 x 18 38,1 52,3 227 71,4 1 340 883 1 465 1 008 465 17,2 -
Y6CTEABHH12L 9,71 38,1 x 610 1-1/2 x 24 38,1 52,3 227 71,4 1 661 1 051 1 786 1 176 633 19,7 -
Y6CTEABHH134 12,7 44,5 x 457 1-3/4 x 18 44,5 66,0 238 85,0 1 355 898 1 503 1 045 467 24,3 -
Y6CTEABHH13L 12,7 44,5 x 610 1-3/4 x 24 44,5 66,0 238 85,0 1 660 1 050 1 807 1 198 619 27,7 -
Y6CTEABHH200 16,8 51,0 x 610 2 x 24 50,8 66,5 300 95,0 1 769 1 159 1 949 1 339 622 43,7 -
Y6CTEABHH212 27,2 63,5 x 610 2-1/2 x 24 63,5 77,7 337 113 1 853 1 244 2 087 1 478 625 75,9 -
Y6CTEABHH234 34 70,0 x 610 2-3/4 x 24 69,9 93,7 379 106 1 899 1 289 2 172 1 562 626 90,1 -
Coeficiente de seguridad 5

Download CAD
