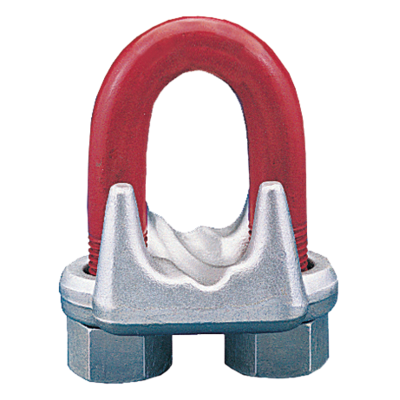

Sujetacables Crosby G-450

  • Cumplen los requerimientos EN 13411-5 (tipo 2).
  • Eficiencia respecto a la fuerza mínima de rotura del cable del 80% para tamaños de 3 a 22 mm, y del 90% para tamaños de 24 a 90 mm, sobre las construcciones indicadas (*).
  • La grapa es galvanizada en su totalidad para resistir la acción corros

Mostrar más

Iniciar sesión en la tienda web
Número de producto:
  • Cumplen los requerimientos EN 13411-5 (tipo 2).
  • Eficiencia respecto a la fuerza mínima de rotura del cable del 80% para tamaños de 3 a 22 mm, y del 90% para tamaños de 24 a 90 mm, sobre las construcciones indicadas (*).
  • La grapa es galvanizada en su totalidad para resistir la acción corrosiva y oxidante.
  • Todas las grapas se empaquetan y etiquetan individualmente con las instrucciones de uso.
  • No se recomienda para usos generales de elevación.



(*) Nota:

El número de grapas que se indica en la Tabla de Montaje está basado en el uso de cable sZ o zZ, construcción 6x19, 6x36 o 6x37, FC o IWRC; 1570, 1770 o 1960 N/mm². Si se va a utilizar construcción Seale o construcción similar 6x19 de alambres gruesos exteriores, en los diámetros de 25 mm y mayores usar una grapa más que las indicadas en la Tabla.

El número de grapas que se indica también se aplica al cable resistente a la rotación sZ de construcción
8x19-IWRC en 1570, 1770 o 1960 N/mm², en tamaños de 36 mm y menores; y al cable resistente a la rotación sZ 19x7, en tamaños de 46 mm y menores.

Para otras clases de cable no mencionadas con anterioridad recomendamos contactar con nosotros para asegurarse del índice de eficiencia deseado.

  • Material: Acero.
  • Marcado: According to standard
  • Acabado: Galvanizado.
  • Certificación: EN 13411-5
Filtros

Show more filters

Después de hacer clic en el botón "Mostrar tabla", verá la tabla con todos los detalles técnicos sobre el producto.

Tabla de montaje
Ø cable  Cable a doblar Número mínimo de abrazaderas * Par de apriete
mm mm Nm
3-4 85 2 6,1
5 95 2 10,2
6-7 120 2 20,3
8 133 2 40,7
9-10 165 2 61,0
11-12 178 2 68
13 292 3 88
14-15 305 3 129
16 305 3 129
18-20 460 4 176
22 480 4 305
24-25 660 5 305
28-30 860 6 305
33-34 1120 7 488
36 1120 7 488
38-40 1370 8 488
41-42 1470 8 583
44-46 1550 8 800
48-52 1800 8 1017
56-58 1850 8 1017
62-65 2130 9 1017
68-72 2540 10 1017
75-78 2690 10 1627
85-90 3780 12 1617
Si se utiliza una polea para doblar el cable, adicionar una grapa más.
Si se utiliza un mayor número de grapas que las indicadas en la tabla, se debe incrementar proporcionalmente la longitud del cable que se dobla.
* Los valores del par se indican para cables limpios, secos y sin lubricación.
