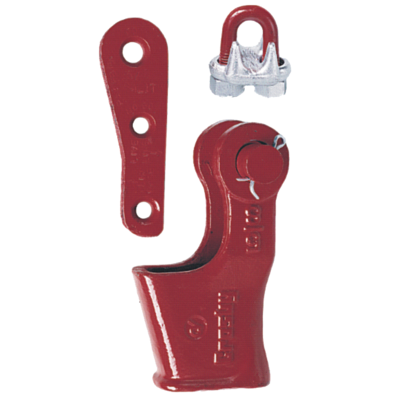

AMARRE CUÑA ABIERTO CROSBY S-421T

Marcado: According to standard
Acabado: pintado en rojo.
Certificación: EN 13411-6

Disponible con bulón y pasador de chaveta, o con bulón, tuerca y pasador de chaveta.

Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

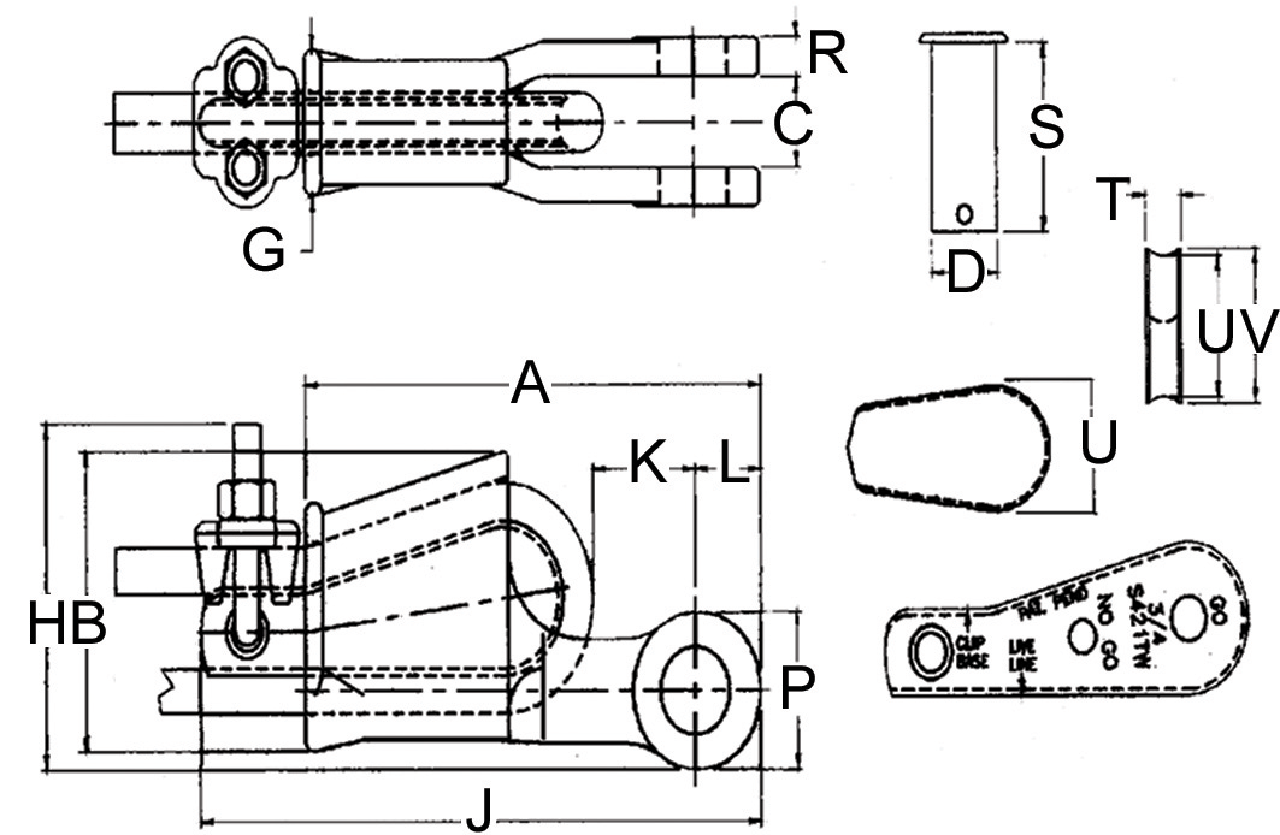

Referencia CYE	Rope diameter mm	Finish	A mm	B mm	C +/- 2.29 mm	D	G	H mm	J* mm	K* mm	L	P	R mm	S	T	U	V mm	CAD
Y6CTERCUN038	9-10	Painted	145	69,1	20,6	20,6	35,1	77,7	198	47,8	22,4	39,6	11,2	54,1	11,2	31,8	35,1	-
Y6CTERCUN012	11-13	Painted	175	88,1	25,4	25,4	41,1	95,5	226	32,0	26,9	49,3	12,7	65,0	13,5	44,5	47,8	-
Y6CTERCUN058	14-16	Painted	210	109	31,8	30,2	53,8	114	273	50,5	31,0	57,2	14,2	82,6	17,5	51,0	55,5	-
Y6CTERCUN034	18-19	Painted	251	130	38,1	35,1	62,0	134	314	61,2	35,6	66,8	16,8	92,2	19,8	59,5	65,0	-
Y6CTERCUN078	20-22	Painted	286	149	44,5	41,4	68,5	156	365	63,0	42,4	79,5	19,1	109	22,4	68,5	74,5	-
Y6CTERCUN100	24-26	Painted	325	161	51,0	51,0	74,7	177	414	77,2	51,0	95,5	22,4	119	26,2	73,0	83,5	-
Y6CTERCUN118	28	Painted	365	176	57,0	57,0	84,0	194	466	65,0	57,0	108	25,4	138	27,9	82,6	90,5	-
Y6CTERCUN1114	30-32	Painted	415	222	66,5	63,5	90,5	239	520	74,7	59,5	114	26,9	156	30,2	117	125	-
