Crosby
  • WLL de 75 t a 500 t.
  • Diseñados para utilizarse con eslingas sin fin sencillas o dobles de gran diámetro.
  • La zona de contacto con la eslinga extra grande mejora la eficiencia de la eslinga.
  • Aumenta la fuerza utilizable de la eslinga en un mínimo del 60% respecto a grilletes convencionales (relación entre puntos de apoyo D/d), y aumenta en gran medida la vida útil de las eslingas de ojal.
  • Sistema Easy-Loc de bloqueo rápido del pasador.



SISTEMA EASY-LOC

  • No se necesitan pasadores de chaveta ni herramientas, lo que reduce el tiempo de instalación / desinstalación en hasta el 90%.
  • Cumple con todas las normas de la industria.
  • Hasta un 60% más liviano que el diseño tradicional de tuerca y pasador de chaveta.
  • Material: Aleación de acero forjado - templado y revenido.
  • Marcado: According to standard, CE-marked, RFID Equipped.
  • Rango de temperatura: de -40°C hasta +204°C.
  • Acabado: Tuercas Dimetcoted y pasadores Dimetcoted, acabados en rojo.
  • Certificación: EN 13889
  • Coeficiente de seguridad: 5:1

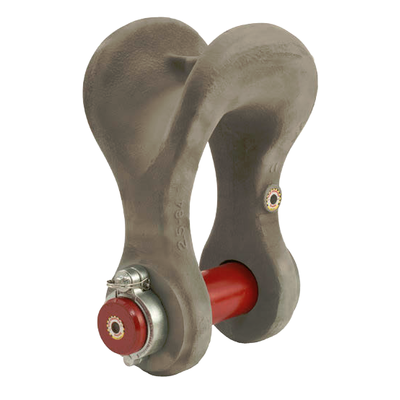

Grillete cuerpo ancho Crosby G-2170

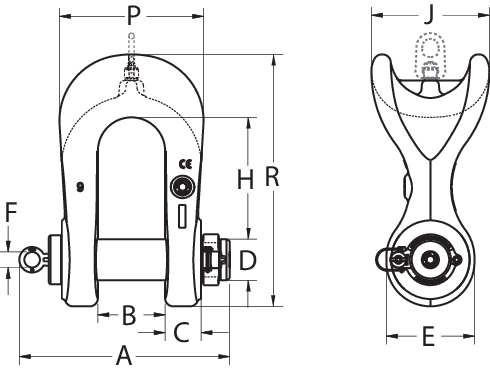

Croquis grillete cuerpo ancho Crosby G-2170
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Fuerza máxima de utilización WLL
t
Effective Body Diameter
mm
A
mm
B +/- 6.35
mm
C
mm
D +/- .5 E F
mm
H
mm
J
mm
M N
mm
P R
mm
Peso
kg
CAD
11.391022075 75 286 358 105 60,7 69,9 140 30,2 197 191 45,7 102 241 411 51,26 -
11.391022084 125 343 408 130 69,9 80 171 30,2 236 229 45,7 102 279 489 79,83 -
11.391022093 200 469 486 150 86,1 105 229 44,4 296 328 45,7 102 346 635 166,9 -
11.391022100 300 578 570 187 109 133 283 44,4 386 394 45,7 102 432 808 311,1 -
11.391022119 500 762 772 250 152 180 349 44,4 501 508 45,7 102 584 1 053 759,6 -
