Crosby

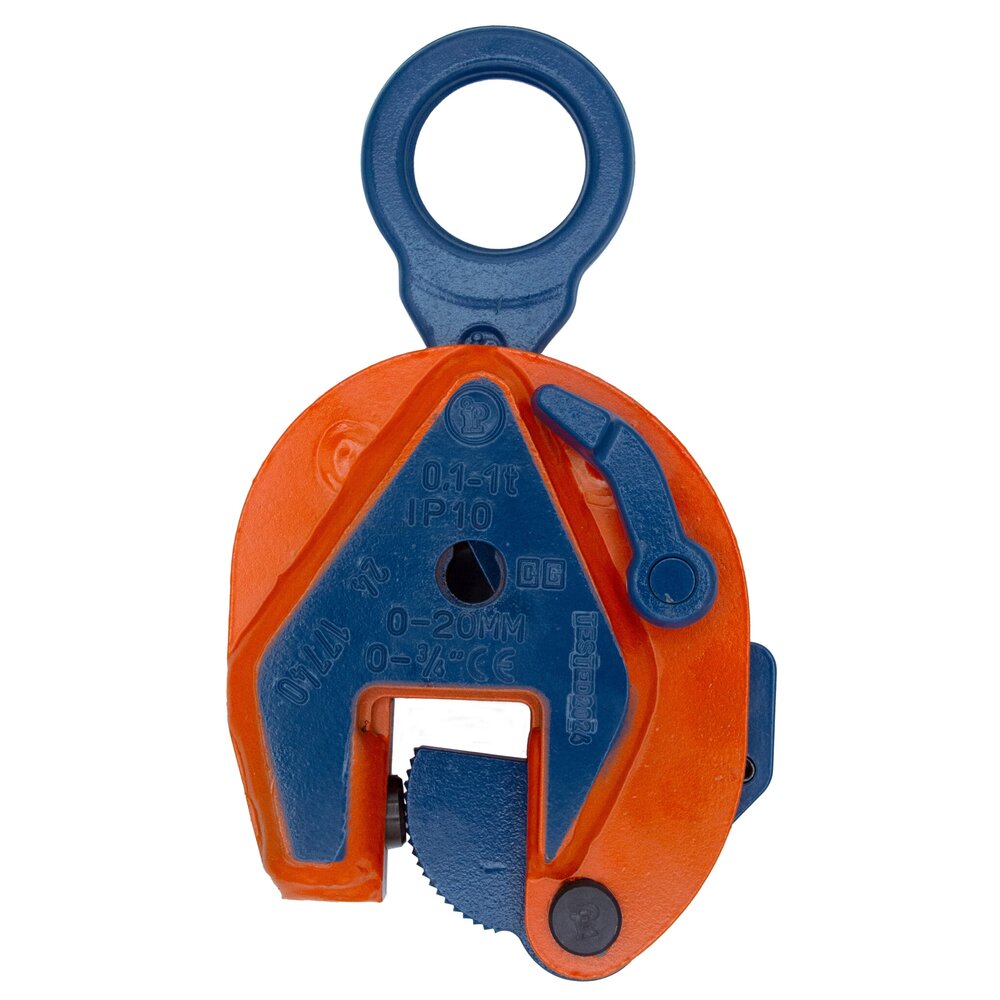

Las garras de elevación vertical de la serie IP10 se utilizan para la elevación, giro, movimiento o transferencia vertical de láminas, placas o fabricaciones de horizontal a vertical y de abajo a horizontal (180 °) según sea necesario. Por lo general, se usa como una púa de un solo punto o cuando se usa con una viga esparcidora con múltiples líneas verticales de caída. Disponible en una variedad de modelos:

  • IP10 - Garras estándar para materiales con una dureza superficial de 363HV10 (345 HB).
  • IP10J - Apertura de mandíbula más grande.
  • IP10S: para usar con material de acero inoxidable.
  • IP10H: para usar con materiales con una dureza superficial de 472HV10 (450 HB).

Caracteristicas:

  • Disponible en capacidades de .5 a 30 toneladas métricas.
  • Los límites de carga de trabajo más altos están disponibles a pedido.
  • Amplia variedad de aberturas de mordaza disponibles: 0 a 155 mm.
  • Cuerpo de acero de aleación soldado para mayor resistencia y tamaño más pequeño. Componentes de aleación forjada, cuando sea necesario.
  • Probado individualmente a 2 veces la carga límite de trabajo con certificación.
  • Manual de usuario y certificado de prueba incluidos con cada pinza.

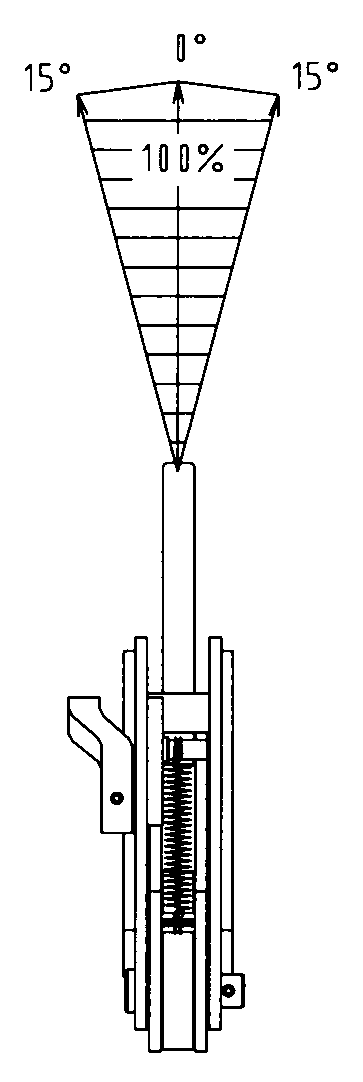

  • Rango de giro completo de 180 ° para transferencia de material, giro o movimiento.
  • Bloqueo abierto, capacidad de bloqueo cerrado con pestillo para pretensión del material y luego liberación del material.
  • Para una dureza de la superficie de la placa hasta 279HV10, solo 5% min. Se necesita WLL.
  • Hay kits de reparación y mantenimiento disponibles.
  • Todos los tamaños están EQUIPADOS CON RFID.

  • Material: acero de aleación.
  • Marcado: According to standard, CE-marked, según norma, marcado CE
  • Certificación: EN 13155
  • Aviso: Se requiere una carga mínima del 10% del WLL. Excepto WLL 500 kg que requiere una carga mínima del 5% de WLL.

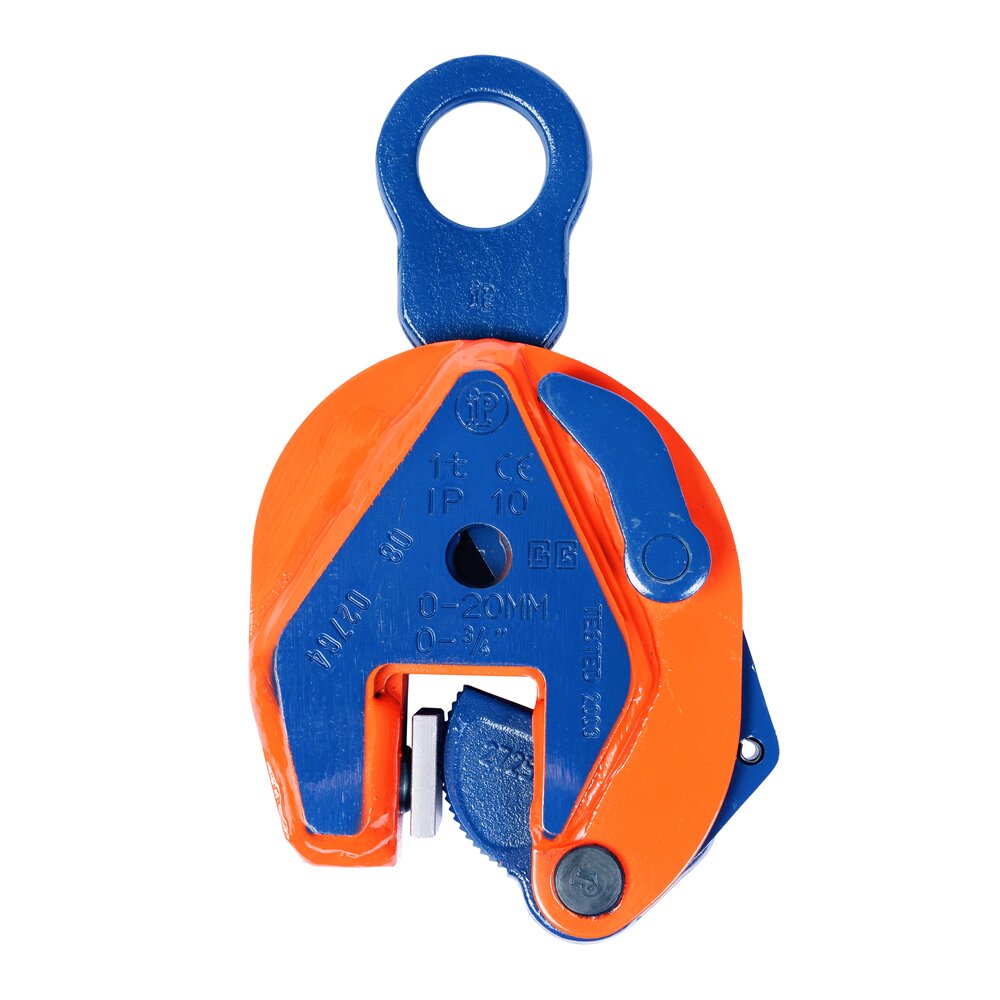

Garras Crosby IP10

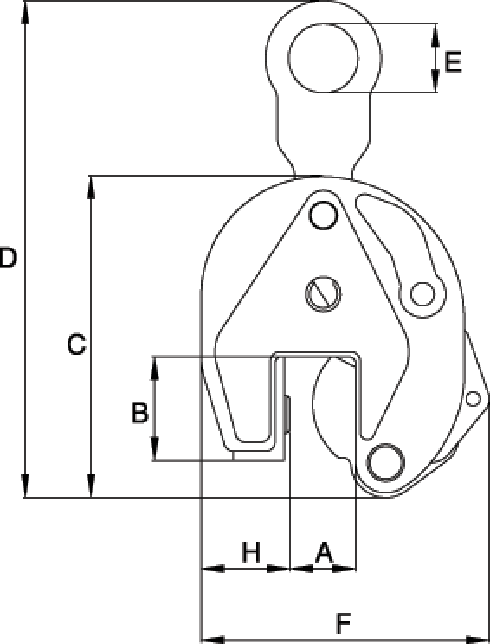

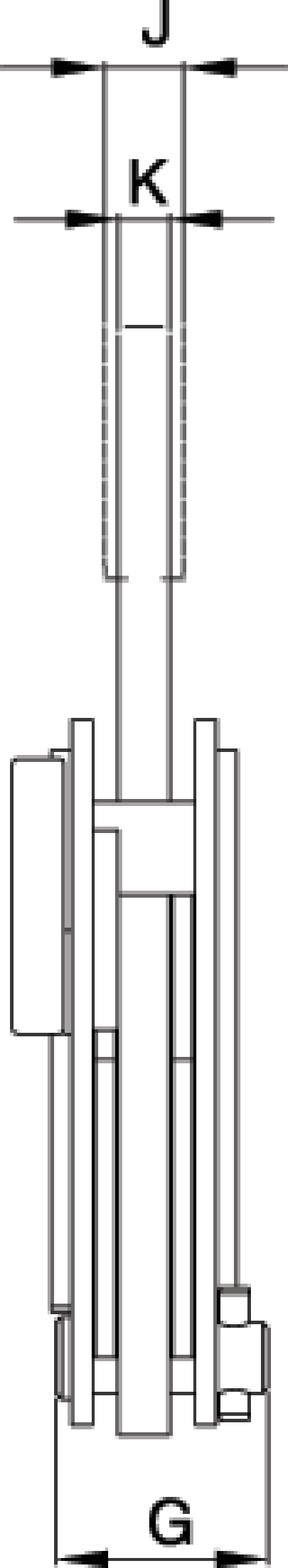

Croquis garras Crosby IP10 Croquis garras Crosby IP10 Croquis garras Crosby IP10 Croquis garras Crosby IP10
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Fuerza máxima de utilización WLL
t
ton
Jaw width
mm
I P Model. B
mm
C
mm
D E F
mm
G H
mm
J
mm
K Peso
kg
kg
16.012701646 0,5 15-30 0.5-IP10J 45 128 209 40 128 41 32 - 11 1,8
16.012701674 0,5 15-30 0.5-IP10 44 130 203 40 115 42 28 - 11 1,8
16.012701662 1 0-20 1-IP10 45 139 212 40 127 42 38 - 11 2,2
16.012701676 2 0-35 2-IP10 78 201 330 70 188 64 55 - 16 7,6
16.012701664 3 0-40 3-IP10 100 253 434 75 222 78 60 - 20 13,8
16.012701666 4,5 0-40 4.5-IP10 100 253 434 75 227 82 65 - 20 15
16.012701705 6 50-100 6-IP10J 126 302 506 80 336 84 95 40 20 24,5
16.012701670 9 0-50 9-IP10 126 325 545 80 310 94 104 44 25 27,5
16.012701672 9 50-100 9-IP10J 126 325 542 80 360 94 105 44 25 28,5
16.012701678 12 0-54 12-IP10 160 392 574 80 433 121 137 41 25 49
16.012701680 12 54-108 12-IP10J 178 438 620 80 491 121 136 41 25 58
16.012701682 16 5-64 16-IP10 180 463 686 88 492 121 153 49 25 68
16.012701684 16 64-128 16-IP10J 208 521 734 88 562 121 160 45 25 80
16.012701686 22,5 5-80 22.5-IP10 222 554 803 110 565 153 186 54 30 124
16.012701688 22,5 80-155 22-IP10J 255 628 883 110 660 139 196 49 25 131
16.012701690 30 5-80 30-IP10 222 554 803 110 565 153 186 54 30 124
16.012701692 30 50-155 30-IP10J 255 628 887 110 660 153 196 54 30 147
