El terminal de pera tipo “S” está diseñado para cables de altas prestaciones, con diámetros pequeños en relación a altas cargas de rotura, mejorando el ángulo de desviación del cable a su paso por la polea. Esto se traduce en una mejora frente a la fatiga, incrementando la seguridad y prolongando la vida del mismo.

Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Fuerza máxima de utilización WLL (t)
ton

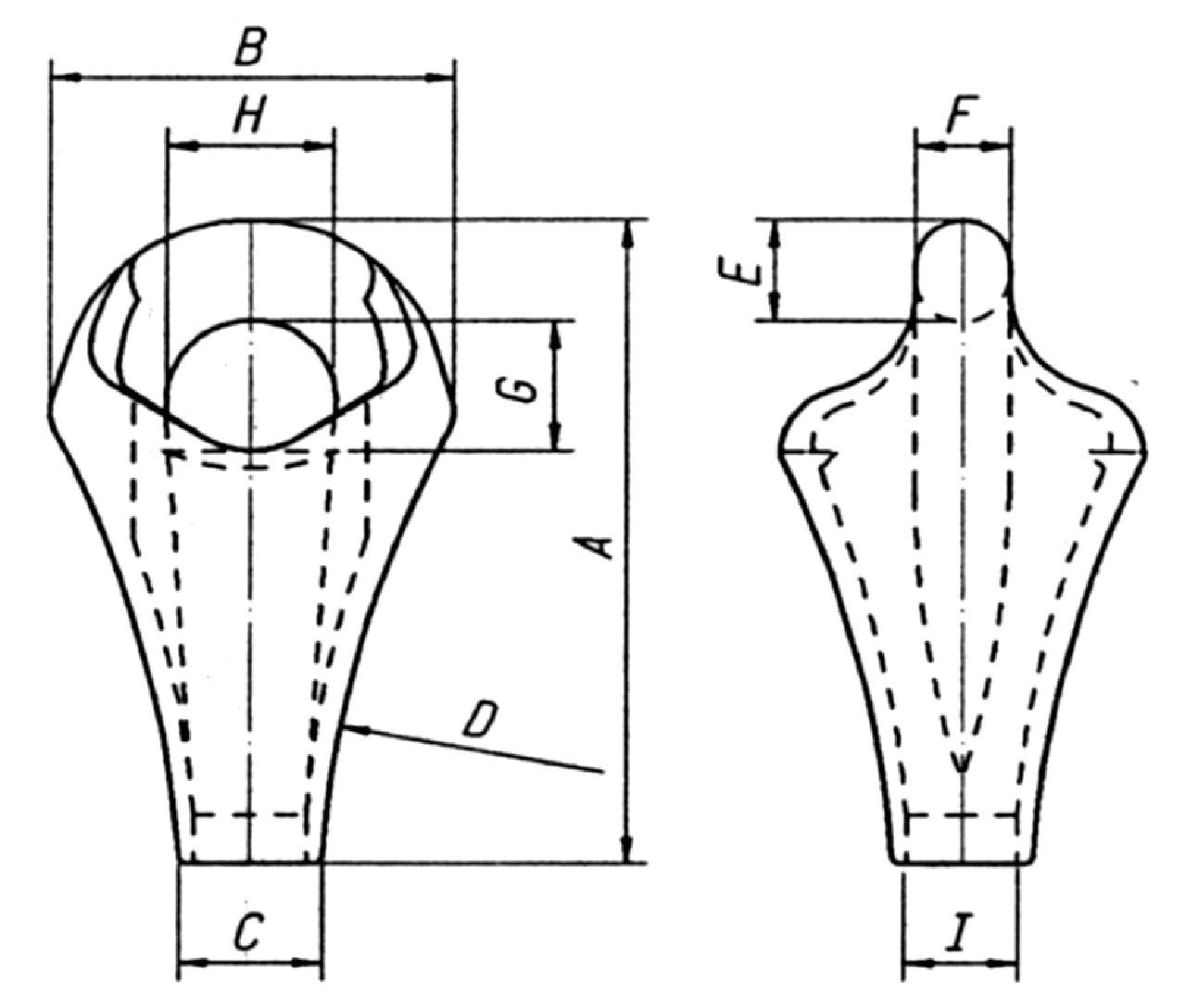

Fuerza mínima de rotura MBL (t) Fits Pear size ø cable (mm) A (mm) B (mm) C (mm) D E F (mm) G H (mm) I Peso (kg)
kg
CAD
Y6ATERPERN24 11 70 8,9,10 924 22-24 192 133 40 325 31 27 40 58 27 4
Y6ATERPERN27 13 85 9,10,11 1 026 25-27 212 143 43 375 35 30,5 43 60 30 5
Y6ATERPERN30 15 95 10,11,12 1 130 28-30 239 156 45 400 36 31,5 50 70 33 7
Y6ATERPERN33 17 110 11,12 1 232 31-33 249 165 52 450 39 34,5 57 72 36 8,5
Y6ATERPERN36 21 125 12,13,14 1 336 34-36 285 184 62 450 43 36,5 60 80 40 9,5
Y6ATERPERN40 26 155 13,14,15 1 440 37-40 297 192 60 475 47 40 62 80 44 12
Y6ATERPERN46 30 180 14,15 1 548 46-48 329 192 67 575 51 44 66 80 52 12,5
Y6ATERPERN44 32,5 189 15 3 221 42-44 314 204 66 425 53 46 70 80 47 13,5
Y6ATERPERN48 36 215 15,17 1 648 46-48 343 218 70 500 56 50 75 90 52 18
