Crosby

Norma: según ASTM F-1145, antigua US. FED. SPEC. FF-T-791b

  • Coeficiente de seguridad: 5:1.
Referencia CYE Fuerza máxima de utilización WLL (t)
Ton

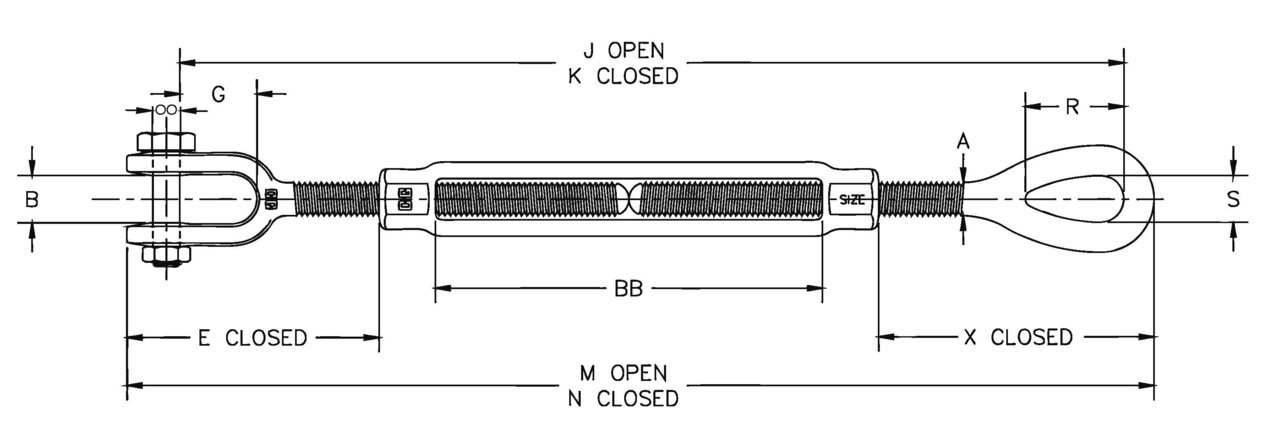

ø rosca y long. a tensar (mm) ø rosca y long. a tensar (pulg) A (mm) B (mm) E Cerrado G J Abierto K Cerrado M Abierto N Cerrado R (mm) S X Cerrado BB (mm) Peso (kg)
kg
CAD
Y6CTEABCH014 0,23 6,35 x 102 1/4 x 4 6,35 11,4 42 16,1 294 192 312 210 20,6 8,64 44,6 103 0,015
Y6CTEABCH516 0,36 7,94 x 114 5/16 x 4-1/2 7,94 12,7 51,2 22,0 343 228 363 249 24,1 11,2 55,8 116 0,24
Y6CTEABCH038 0,54 9,53 x 152 3/8 x 6 9,53 13,5 53,5 21,5 429 277 454 301 28,7 13,5 62,9 155 0,36
Y6CTEABCHC12 1 12,7 x 152 1/2 x 6 12,7 16,3 81,8 27,1 490 338 520 368 35,8 18,0 90,4 153 0,8
Y6CTEABCH012 1 12,7 x 229 1/2 x 9 12,7 16,3 81,3 27,1 650 421 680 451 35,8 18,0 89,9 238 1,02
Y6CTEABCHL12 1 12,7 x 305 1/2 x 12 12,7 16,3 81,3 27,1 802 497 832 528 35,8 18,0 89,9 314 1,21
Y6CTEABCHC58 1,59 15,9 X 305 5/8 x 6 15,9 20,1 99,1 33,5 527 374 566 413 45,7 22,4 110 153 1,35
Y6CTEABCH058 1,59 15,9 X 229 5/8 x 9 15,9 20,1 98,8 33,5 688 459 727 498 45,7 22,4 110 239 1,69
Y6CTEABCHL58 1,59 15,9 X 305 5/8 x 12 15,9 20,1 98,8 33,5 840 535 879 574 45,7 22,4 110 315 1,97
Y6CTEABCHC34 2,36 19,1 X 152 3/4 x 6 19,1 24,6 120 38,5 563 411 612 459 53,1 25,4 130 156 2,05
Y6CTEABCH034 2,36 19,1 X 229 3/4 x 9 19,1 24,6 119 38,5 726 497 774 546 53,1 25,4 129 244 2,52
Y6CTEABCHM34 2,36 19,1 X 305 3/4 x 12 19,1 24,6 119 38,5 878 573 927 622 53,1 25,4 129 320 2,91
Y6CTEABCHL34 2,36 19,1 X 457 3/4 x 18 19,1 24,6 120 38,5 1 183 726 1 232 774 53,1 25,4 130 471 3,69
Y6CTEABCH078 3,27 22,2 X 305 7/8 x 12 22,2 29,5 140 44,8 906 601 963 658 60,5 31,8 147 309 4,13
Y6CTEABCHL78 3,27 22,2 X 457 7/8 x 18 22,2 29,5 140 44,8 1 223 766 1 280 822 60,5 31,8 147 476 5,28
Y6CTEABCH10C 4,54 25,4 X 152 1 x 6 25,4 34 155 52,1 636 483 701 548 76,2 36,3 165 157 4,55
Y6CTEABCH100 4,54 25,4 X 305 1 x 12 25,4 34 155 52,1 941 636 1 006 701 76,2 36,3 165 309 6,06
Y6CTEABCH10M 4,54 25,4 X 457 1 x 18 25,4 34 155 52,1 1 245 788 1 310 853 76,2 36,3 165 462 7,58
Y6CTEABCH10L 4,54 25,4 X 610 1 x 24 25,4 34 154 52,1 1 565 956 1 630 1 021 76,2 36,3 164 631 9,33
Y6CTEABCH14C 6,89 31,8 X 305 1-1/4 x 12 31,8 46,7 205 71,5 1 035 730 1 117 812 91,2 46,2 216 306 9,48
Y6CTEABCH114 6,89 31,8 X 457 1-1/4 x 18 31,8 46,7 205 71,5 1 340 883 1 422 965 91,2 46,2 216 459 11,3
Y6CTEABCH14L 6,89 31,8 X 610 1-1/4 x 24 31,8 46,7 205 71,5 1 659 1 050 1 741 1 131 91,2 46,2 216 625 13,1
Y6CTEABCH12C 9,71 38,1 X 305 1-1/2 x 12 38,1 52,3 227 71,4 1 080 775 1 174 869 104 53,8 240 313 13,9
Y6CTEABCH112 9,71 38,1 X 457 1-1/2 x 18 38,1 52,3 227 71,4 1 384 927 1 479 1 021 104 53,8 240 465 16,3
Y6CTEABCH12L 9,71 38,1 X 610 1-1/2 x 24 38,1 52,3 227 71,4 1 705 1 095 1 799 1 189 104 53,8 240 633 18,8
Y6CTEABCH134 12,7 44,5 X 457 1-3/4 x 18 44,5 66,0 238 85,0 1 406 949 1 518 1 061 118 60,5 253 467 23,6
Y6CTEABCH13L 12,7 44,5 x 610 1-3/4 x 24 44,5 66,0 238 85,01 1 711 1 101 1 823 1 213 118 60,5 253 619 27,1
Y6CTEABCH200 16,8 51,0 x 610 2 x 24 50,8 66,5 300 95,0 1 846 1 236 1 980 1 370 148 68,3 331 622 40,8
Y6CTEABCH212 27,2 63,5 x 610 2-1/2 x 24 63,5 77,7 337 113 1 932 1 323 2 100 1 490 165 79,2 350 625 71,7
Y6CTEABCH234 34 70,0 x 610 2-3/4 x 24 69,9 93,7 379 106 1 982 1 373 2 176 1 566 178 82,6 383 626 84,6
Coeficiente de seguridad 5
