Crosby

Norma: según ASTM F-1145, antigua US. FED. SPEC. FF-T-791b

  • Coeficiente de seguridad: 5:1.
Referencia CYE Fuerza máxima de utilización WLL
Ton

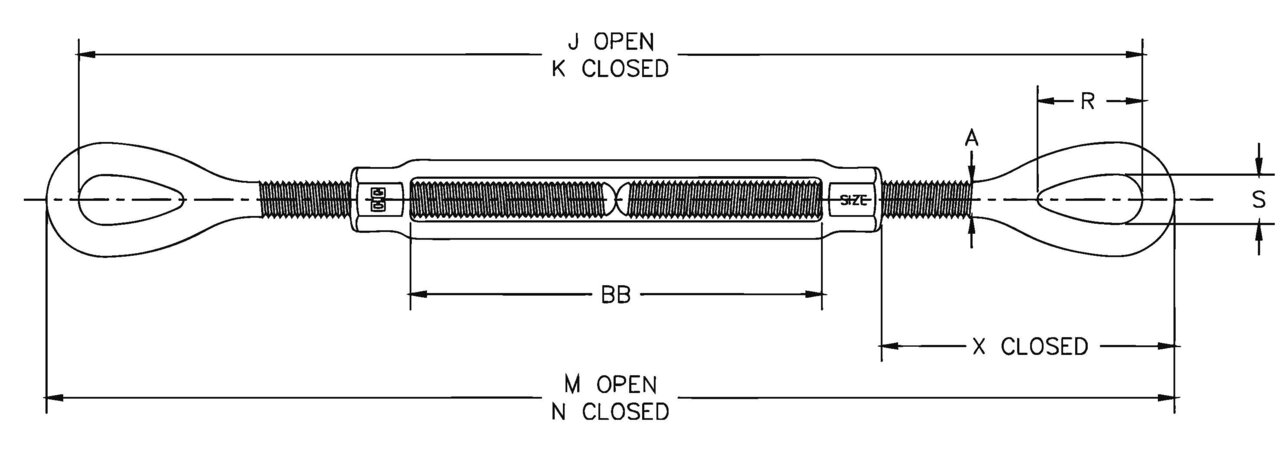

ø rosca y long. a tensar (mm) ø rosca y long. a tensar (pulg) A J Abierto K Cerrado M Abierto N Cerrado R (mm) S X Cerrado BB (mm) Peso
kg
CAD
Y6CTEABCC014 0,23 6,35 x 102 1/4 x 4 6,35 303 202 314 213 20,6 8,64 44,6 103 0,13
Y6CTEABCC516 0,36 7,94 x 114 5/16 x 4-1/2 7,94 354 239 368 253 24,1 11,2 55,8 116 0,22
Y6CTEABCC038 0,54 9,53 x 152 3/8 x 6 9,53 446 294 463 311 28,7 13,5 62,9 115 0,34
Y6CTEABCC012 1 12,7 x 152 1/2 x 6 12,7 506 354 529 376 35,8 18,0 90,4 153 0,78
Y6CTEABCCL12 1 12,7 x 305 1/2 x 12 12,7 819 514 841 536 35,8 18,0 89,9 314 1,19
Y6CTEABCC058 1,59 15,9 x 152 5/8 x 6 15,9 552 399 577 425 45,7 22,4 110 153 1,25
Y6CTEABCCL58 1,59 15,9 x 305 5/8 x 12 15,9 865 560 891 586 45,7 22,4 110 315 1,87
Y6CTEABCCC34 2,36 19,1 x 152 3/4 x 6 19,1 590 438 622 470 53,1 25,4 130 156 1,91
Y6CTEABCC034 2,36 19,1 x 305 3/4 x 12 19,1 905 600 937 632 53,1 25,4 129 320 2,78
Y6CTEABCCL34 2,36 19,1 x 457 3/4 x 18 19,1 1.210 753 1.242 785 53,1 25,4 130 471 3,55
Y6CTEABCC078 3,27 22,2 x 305 7/8 x 12 22,2 932 627 970 665 60,5 31,8 147 309 4,01
Y6CTEABCCL78 3,27 22,2 x 457 7/8 x 18 22,2 1.249 792 1.287 830 60,5 31,8 147 473 5,22
Y6CTEABCC10C 4,54 25,4 x 152 1 x 6 25,4 666 514 711 559 76,2 36,3 165 157 4,36
Y6CTEABCC100 4,54 25,4 x 305 1 x 12 25,4 971 666 1.016 711 76,2 36,3 165 309 5,88
Y6CTEABCC10M 4,54 25,4 x 457 1 x 18 25,4 1.276 819 1.321 864 76,2 36,3 165 462 7,4
Y6CTEABCC10L 4,54 25,4 x 610 1 x 24 25,4 1.596 987 1.641 1.031 76,2 36,3 164 631 9,14
Y6CTEABCC14C 6,89 31,8 x 305 1-1/4 x 12 31,8 1.070 766 1.127 822 91,2 46,2 216 306 9,01
Y6CTEABCC14M 6,89 31,8 x 457 1-1/4 x 18 31,8 1.375 918 1.432 975 91,2 46,2 216 459 10,8
Y6CTEABCC14L 6,89 31,8 x 610 1-1/4 x 24 31,8 1.694 1.085 1.751 1.141 91,2 46,2 216 625 12,6
Y6CTEABCC11C 9,71 38,1 x 305 1-1/2 x 12 38,1 1.124 819 1.187 882 104 53,8 240 313 13
Y6CTEABCC112 9,71 38,1 x 457 1-1/2 x 18 38,1 1.428 971 1.492 1.035 104 53,8 240 465 15,4
Y6CTEABCC11L 9,71 38,1 x 610 1-1/2 x 24 38,1 1.749 1.139 1.813 1.203 104 53,8 240 633 17,9
Y6CTEABCC134 12,7 44,5 x 457 1-3/4 x 18 44,5 1.457 1.000 1.534 1.076 118 60,5 253 467 23
Y6CTEABCC13L 12,7 44,5 x 610 1-3/4 x 24 44,5 1.762 1.153 1.838 1.229 118 60,5 253 619 26,4
Y6CTEABCC200 16,8 51,01 x 610 2 x 24 50,8 1.922 1.313 2.011 1.402 148 68,3 331 622 37,9
Y6CTEABCC212 27,2 63,5 x 610 2-1/2 x 24 63,5 2.011 1.402 2.113 1.503 165 79,2 350 625 67,4
Y6CTEABCC234 34,01 70,0 x 610 2-3/4 x 24 69,9 2.066 1.456 2.180 1.571 178 82,6 383 626 79,1
Coeficiente de seguridad 5
