Crosby
  • Cumplen los requerimientos EN 13411-5 (tipo 2).
  • Eficiencia respecto a la fuerza mínima de rotura del cable del 80% para tamaños de 3 a 22 mm, y del 90% para tamaños de 24 a 90 mm.
  • La grapa es galvanizada en su totalidad para resistir la acción corrosiva y oxidante.
  • Todas las grapas se empaquetan y etiquetan individualmente con las instrucciones de uso.
  • No se recomienda para usos generales de elevación.
  • También disponible en acero inoxidable AISI 316. Modelo SS-450.
  • Material: Acero inoxidable
  • Acabado: Galvanizado
  • Certificación: EN 13411-5
  • Coeficiente de seguridad: 5:1

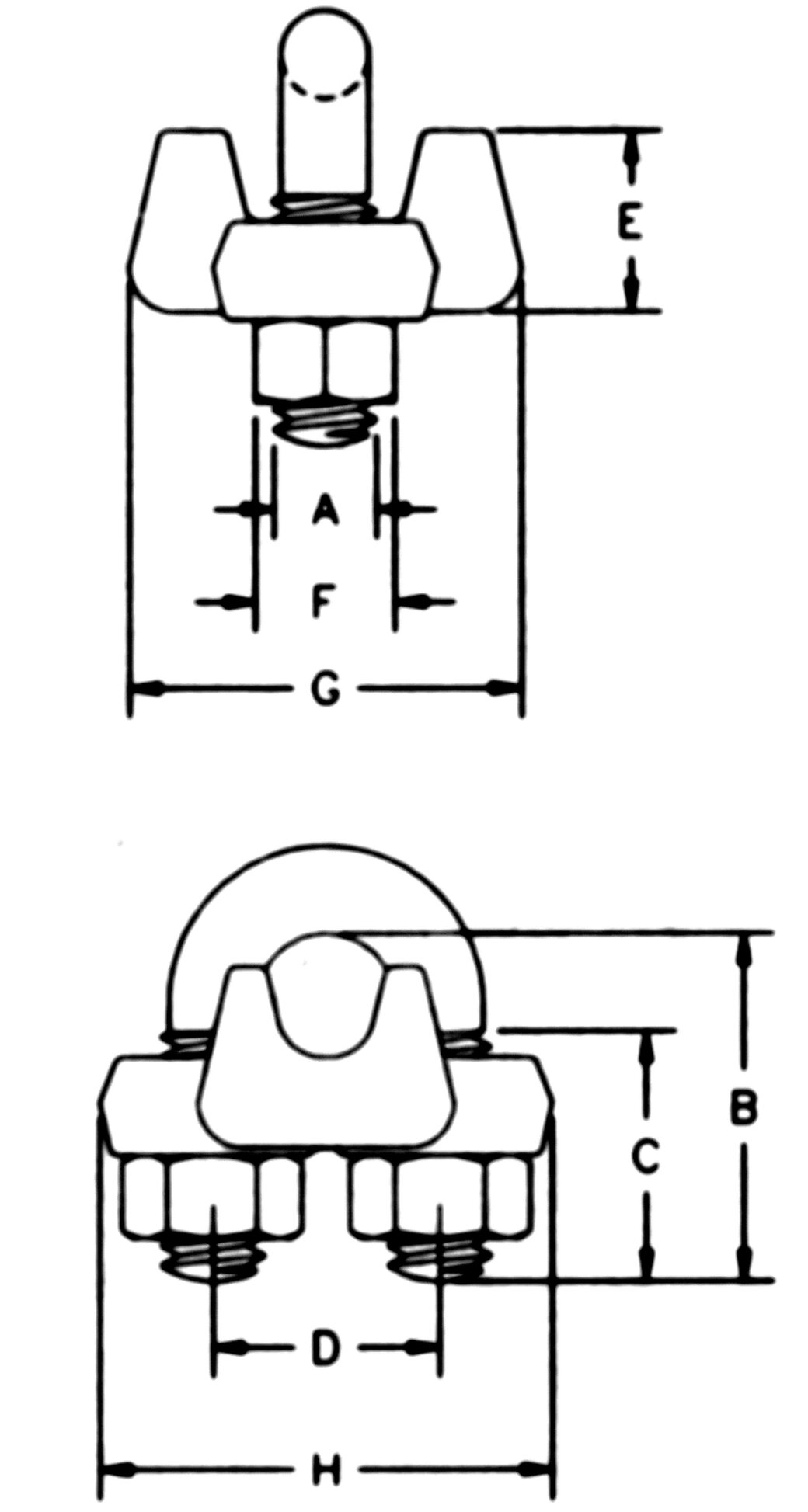

Referencia CYE A B C D E F G H Ø para cable Peso
kg/100uds
CAD
Y6CSUJETA018 * 5,6 18,3 11,2 11,9 10,4 9,65 20,6 23,9 3-4 2,72
Y6CSUJETA316 * 6,35 24,6 14,2 15 12,7 11,2 23,9 29,5 5 4,54
Y6CSUJETA014 7,85 26,2 12,7 19,1 16,8 14,2 30,2 36,6 6-7 8,62
Y6CSUJETA516 9,65 35,1 19,1 22,4 18,3 17,5 33,3 42,9 8 12,7
Y6CSUJETA038 11,2 38,1 19,1 25,4 23,1 19,1 41,4 49,3 9-10 21,8
Y6CSUJETA716 12,7 47,8 25,4 30,2 26,2 22,4 46 58 11 35,4
Y6CSUJETA012 12,7 47,8 25,4 30,2 28,7 22,4 48,5 58 12-13 36,3
Y6CSUJETA916 14,2 57 31,8 33,3 31 23,9 52,5 63,5 14-15 49,4
Y6CSUJETA058 14,2 60,5 31,8 33,3 34 23,9 52,5 63,5 16 49,9
Y6CSUJETA034 15,7 70 36,6 38,1 35,8 26,9 57 72 18-20 64
Y6CSUJETA078 19,1 79 41,1 44,5 40,4 31,8 62 80,5 22 96
Y6CSUJETA100 19,1 89 46 47,8 45,2 31,8 67 88 24-26 114
Y6CSUJETA118 19,1 98,5 51 51 48,5 31,8 71,5 91 28-30 128
Y6CSUJETA114 22,4 108 54 59,4 55,5 36,6 79,5 105 32-34 199
Y6CSUJETA138 22,4 118 58,5 59,4 58,5 36,6 79,5 106 36 200
Y6CSUJETA112 22,4 125 60,5 66,5 62 36,6 86,5 113 38 247
Y6CSUJETA158 25,4 135 66,5 70 67,5 41,4 92 121 41-42 319
Y6CSUJETA134 28,7 146 70 77,5 74,5 46 97 134 44-46 424
Y6CSUJETA200 31,8 164 76 86 77 51 113 149 48-52 590
Y6CSUJETA214 31,8 181 81 98,5 81 51 114 162 56-58 726
Y6CSUJETA212 31,8 195 87,5 105 93,5 51 119 168 62-65 862
Y6CSUJETA234 ** 31,8 211 90,5 111 124 51 127 175 68-72 1.043
Y6CSUJETA300 38,1 233 98,5 121 119 60,5 149 194 75-78 1.406
Y6CSUJETA312 ** 38,1 273 114 140 152 60,5 157 213 85-90 1.814

* Pernos en U y tuercas electrochapados.
** La base de la de 68-72mm y 85-90mm es de acero fundido.

Download CAD

Description

Get CAD
Descargar
Tabla de montaje
Ø cable  Cable a doblar Número mínimo de abrazaderas * Par de apriete
mm mm Nm
3-4 85 2 6,1
5 95 2 10,2
6-7 120 2 20,3
8 133 2 40,7
9-10 165 2 61,0
11-12 178 2 68
13 292 3 88
14-15 305 3 129
16 305 3 129
18-20 460 4 176
22 480 4 305
24-25 660 5 305
28-30 860 6 305
33-34 1120 7 488
36 1120 7 488
38-40 1370 8 488
41-42 1470 8 583
44-46 1550 8 800
48-52 1800 8 1017
56-58 1850 8 1017
62-65 2130 9 1017
68-72 2540 10 1017
75-78 2690 10 1627
85-90 3780 12 1617
Si se utiliza una polea para doblar el cable, adicionar una grapa más.
Si se utiliza un mayor número de grapas que las indicadas en la tabla, se debe incrementar proporcionalmente la longitud del cable que se dobla.
* Los valores del par se indican para cables limpios, secos y sin lubricación.
