Crosby
  • La grapa en su totalidad es galvanizada para resistir la acción corrosiva y oxidante.
  • Basado en la carga de ruptura del cable de acero indicado en el catálogo, las grapas Crosby tienen una eficiencia del 80% para tamaños de 5mm a 22mm y 90% para tamaños de 24mm hasta 40mm.
  • Los pernos son una parte integral de la base o “silla”. Las tuercas se pueden instalar de tal manera que permiten al operador girar la llave inglesa con un arco completo, lo que facilita la instalación.
  • Todos los tamaños de bases son de acero forjado.
  • Todas las grapas se empaquetan y etiquetan individualmente con las instrucciones de aplicación y las advertencias apropiadas.
  • Cumple los requisitos de desempeño FF-C-450, tipo III, clase 1.
  • Cumple o excede todos los requerimientos de ASME B30.26 incluyendo identificación, ductilidad, factor de diseño, carga de prueba y requisitos de temperatura. Es importante notar que los productos Crosby cumplen con otros requisitos críticos de rendimiento que incluyen índices de fatiga, propiedades de impacto y capacidad de trazabilidad del material que no han sido abordados por ASME B30.26.
  • Ensamblados con tuercas hexagonales estándar reforzadas.
  • Acabado: Galvanizado

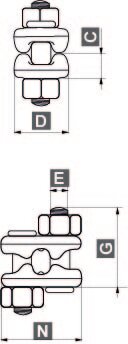

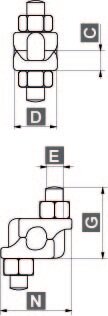

Referencia CYE ø Cable (mm) C D E G N (mm) CAD
Y6CSUJETD034 18-20 21,8 46 19,1 74,5 67,8
Y6CSUJETD038 10 13 26,9 11,2 46 45,2
Y6CSUJETD078 22 24,6 53,8 19,1 84 72,6
Y6CSUJETD100 24-26 28,7 57 19,1 94,5 77,7
Y6CSUJETD114 32-34 34 63,5 22,4 108 90,4
Y6CSUJETD118 28-30 32,5 60,5 22,4 107 87,4
Y6CSUJETD138 36-40 39,6 76 25,4 141 105
Y6CSUJETD316 5-7 10,2 23,9 9,65 32,5 36,6
Y6CSUJETD516 8 11,9 26,9 9,65 37,3 39,1
Y6CSUJETD716 11-13 15 31,8 12,7 55,5 54,6
Y6CSUJETD916 14-16 18,3 38,1 16 68,5 65,3

* Los tamaños hasta 16mm corresponden al diseño G-429N

Download CAD

Description

Get CAD
Descargar
Tabla de montaje
Ø cable  Cable a doblar Número mínimo de abrazaderas * Par de apriete
mm mm Nm
5 100 2 40,7
6-7 100 2 40,7
8 127 2 40,7
9-10 133 2 61,0
11-12 165 2 88,1
13 279 3 88,1
14-15 323 3 176
16 342 3 176
18-20 406 3 305
22 660 4 305
24-25 940 5 305
28-30 1040 5 488
32-34 1400 6 488
36 1400 6 488
38-40 1980 7 678
Si se utiliza una polea para doblar el cable, adicionar una grapa más.
Si se utiliza un mayor número de grapas que las indicadas en la tabla, se debe incrementar proporcionalmente la longitud del cable que se dobla.
* Los valores del par se indican para cables limpios, secos y sin lubricación.
