Crosby

Norma: US. FED. SPEC. RR-C-271F

  • Marcado: According to standard, CE-marked
  • Certificación: EN 13889
  • Coeficiente de seguridad: 4,5:1
  • Grado: 8
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Fuerza máxima de utilización WLL
t
ton

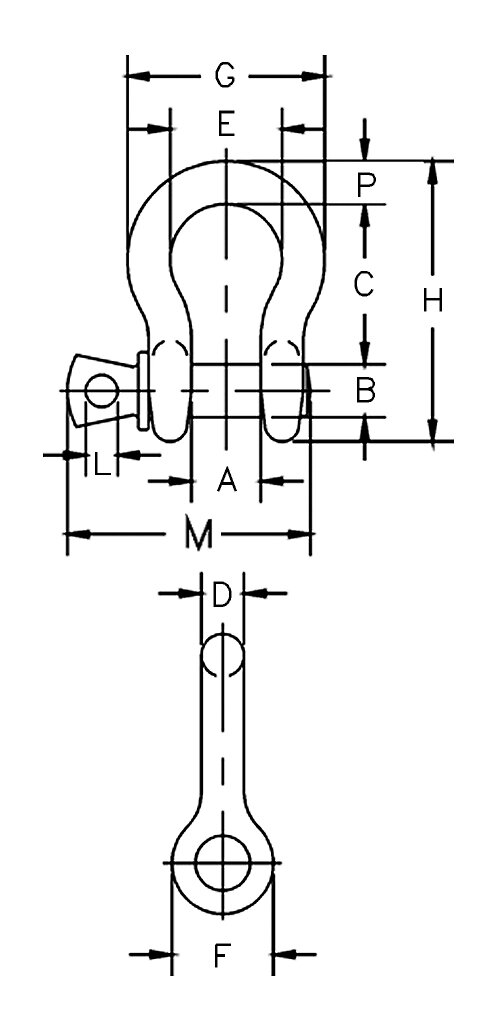

Dimensión nominal (plg.) Tolerance +/- A Tolerance +/- C A
mm
B
mm
C
mm
D E F
mm
G H
mm
L M P Peso
kg
kg
CAD
Y6CGLIPUN033 3,3 1/2 1,5 3,3 20,6 16,0 47,8 12,7 33,3 30,2 58,5 83,5 9,65 68,5 12,7 0,29
Y6CGLIPUN050 5 5/8 1,5 3,3 26,9 19,1 60,5 16,0 42,9 38,1 74,5 106 11,2 85,0 17,5 0,63
Y6CGLIPUN070 7 3/4 1,5 6,35 31,8 22,4 71,5 19,1 51,0 46,0 89,0 126 12,7 101 20,6 1,02
Y6CGLIPUN125 12,5 1 1,5 6,35 42,9 28,7 95,5 25,4 68,5 60,5 119 167 14,2 129 26,9 2,41
Y6CGLIPUN150 15 1-1/8 1,5 6,35 46,0 31,8 108 29,5 74,0 68,5 131 190 16,0 142 31,8 3,09
Y6CGLIPUN180 18 1-1/4 1,5 6,35 51,5 35,1 119 32,8 82,5 76,0 146 210 17,5 156 35,1 4,31
Y6CGLIPUN210 21 1-3/8 3,3 6,35 57,0 38,1 133 36,1 92,0 84,0 162 233 19,1 174 38,1 6,01
Coeficiente de seguridad 4,5
