- Perfil inteligente:
Gracias a un inteligente uso de materiales, las características esenciales de la cadena (como, por ej., resistencia a la fatiga y rigidez flexural) se han mejorado considerablemente si se compara el mismo corte transversal de una cadena de acero redondo común y nuestra cadena de perfil en Grado 12. Para conseguir los mejores resultados técnicos, pewag ha optimizado el uso de material en la partes efectivas de la cadena (área azul) y los ha reducido en los sectores menos relevantes (área roja).

- Rigidez flexural optimizada:
El momento resistente contra deformaciones por flexión no deseadas es un 16% mayor que en una cadena de acero redondo común con el mismo corte transversal.
De esta manera, se reduce así la fuerza de tensión máxima sobre la cadena (no existen áreas rojas).

- Con un 50% más de capacidad máxima de utilización que en el Grado 8 y un 20% más de capacidad máxima de utilización que en el Grado 10.

- Claro ahorro de peso, lo que posibilita un manejo más fácil del producto.


Cadena negra*
Protección frente a la corrosión: gracias al recubrimiento de polvo color azul claro sobre las cadenas y todos los accesorios. Como alternativa, pewag ofrece el recubrimiento 100% testado corropro (PCP) para una protección máxima frente a la corrosión.

  • Rango de temperatura: -60ºC to 300ºC
  • Acabado: Acabado en azul o negro*
  • Grado: 12
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

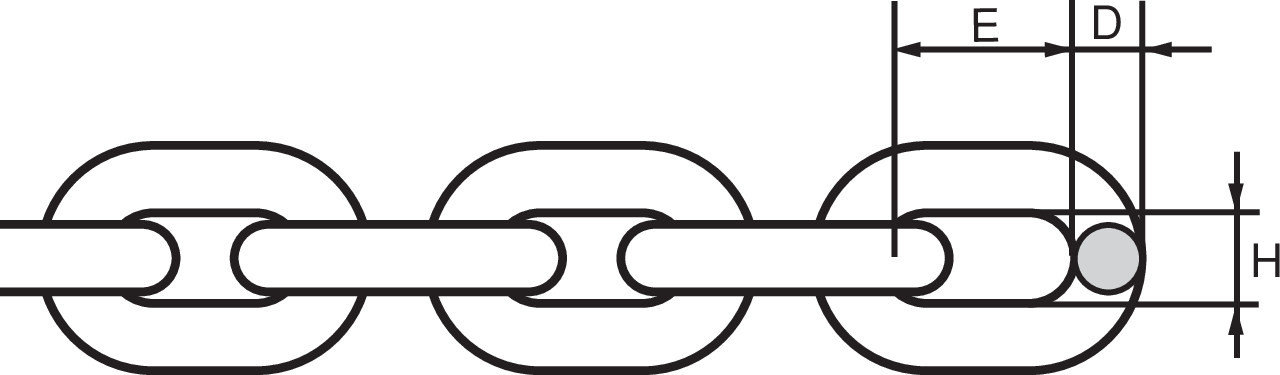

Referencia CYE Código Ø Diámetro
mm
Fuerza máxima de utilización WLL
t
ton
Fuerza de rotura
kN
Outside width
mm
E H
mm
Peso
kg
kg/m
CAD
11.6676999 WINPRO 7 7 2,36 92,6 26 22 10 1,36
11.6677058 WINPRO 8 8 3 118 29 25 11 1,64
11.6677065 WINPRO 10 10 5 196 37 33 14 2,7
11.6677072 WINPRO 13 13 8 314 50 41 19 4,8

Coeficiente de seguridad 4
