Crosby

Las garras de elevación vertical de la serie IP10 se utilizan para la elevación, giro, movimiento o transferencia vertical de láminas, placas o fabricaciones de horizontal a vertical y de abajo a horizontal (180 °) según sea necesario. Por lo general, se usa como una púa de un solo punto o cuando se usa con una viga esparcidora con múltiples líneas verticales de caída. Disponible en una variedad de modelos:

  • IP10 - Garras estándar para materiales con una dureza superficial de 363HV10 (345 HB).
  • IP10J - Apertura de mandíbula más grande.
  • IP10S: para usar con material de acero inoxidable.
  • IP10H: para usar con materiales con una dureza superficial de 472HV10 (450 HB).

Caracteristicas:

  • Disponible en capacidades de .5 a 30 toneladas métricas.
  • Los límites de carga de trabajo más altos están disponibles a pedido.
  • Amplia variedad de aberturas de mordaza disponibles: 0 a 155 mm.
  • Cuerpo de acero de aleación soldado para mayor resistencia y tamaño más pequeño. Componentes de aleación forjada, cuando sea necesario.
  • Probado individualmente a 2 veces la carga límite de trabajo con certificación.
  • Manual de usuario y certificado de prueba incluidos con cada pinza.

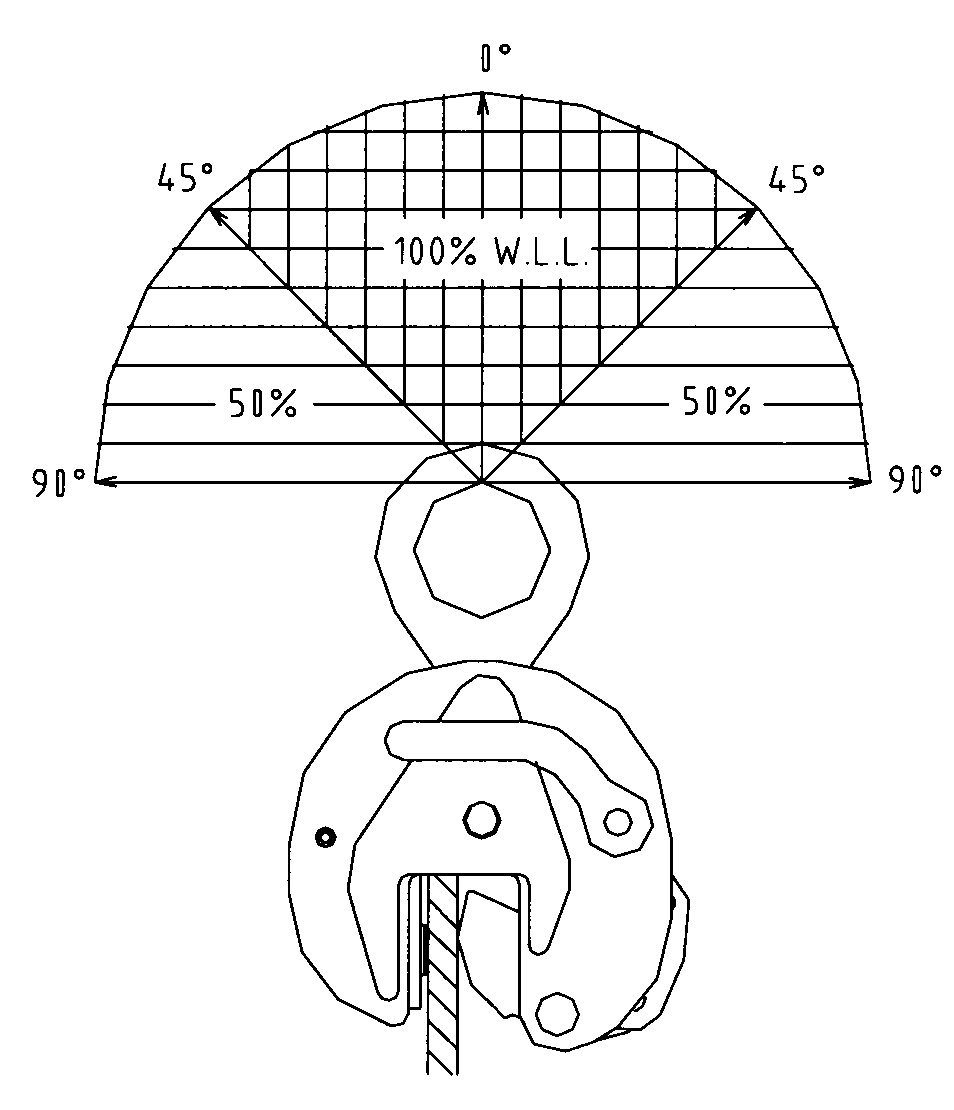

  • Rango de giro completo de 180 ° para transferencia de material, giro o movimiento.
  • Bloqueo abierto, capacidad de bloqueo cerrado con pestillo para pretensión del material y luego liberación del material.
  • Para una dureza de la superficie de la placa hasta 279HV10, solo 5% min. Se necesita WLL.
  • Hay kits de reparación y mantenimiento disponibles.
  • Todos los tamaños están EQUIPADOS CON RFID.

  • Material: acero de aleación.
  • Marcado: According to standard, CE-marked, según norma, marcado CE
  • Certificación: EN 13155
  • Aviso: Se requiere una carga mínima del 10% del WLL. Excepto WLL 500 kg que requiere una carga mínima del 5% de WLL.
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

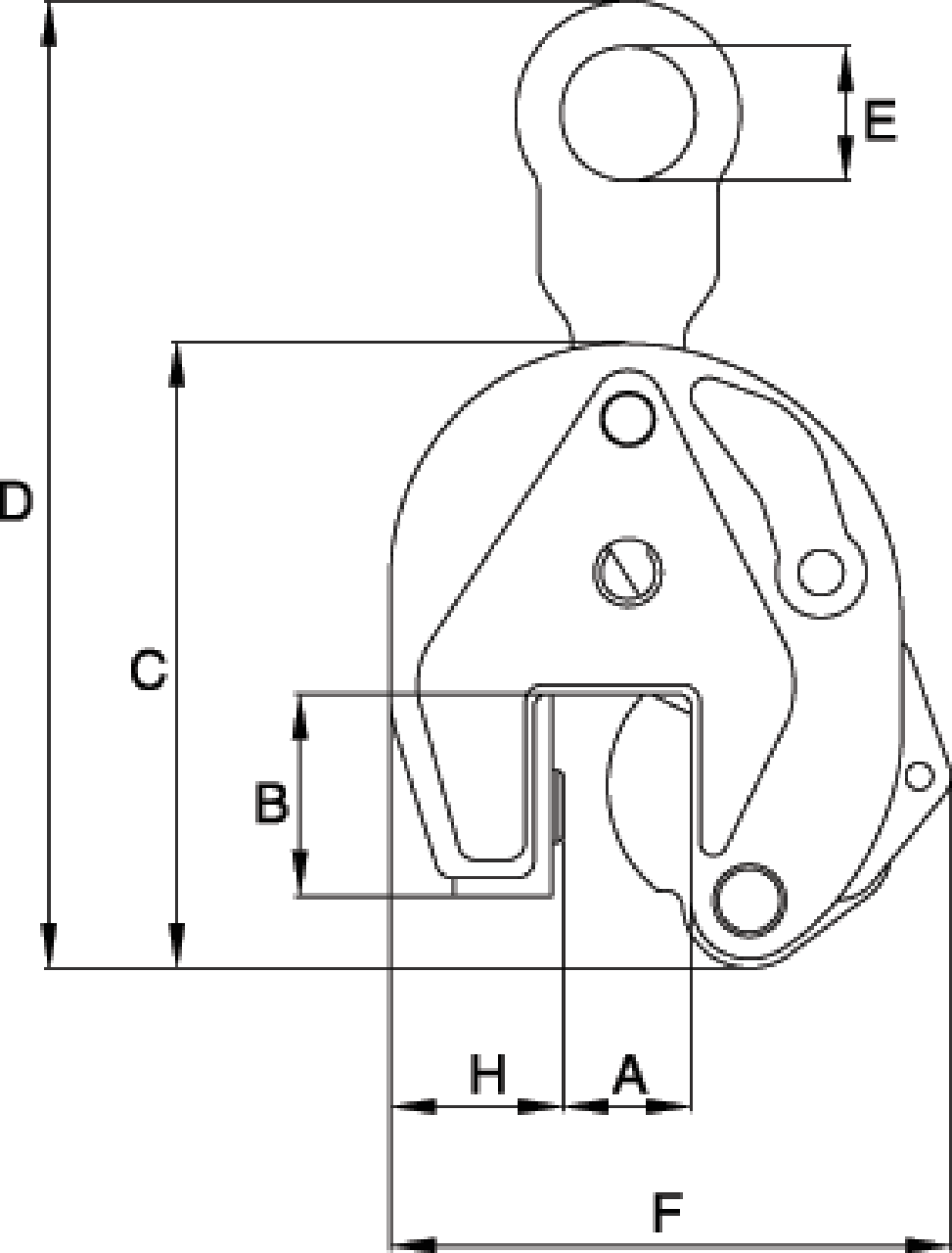

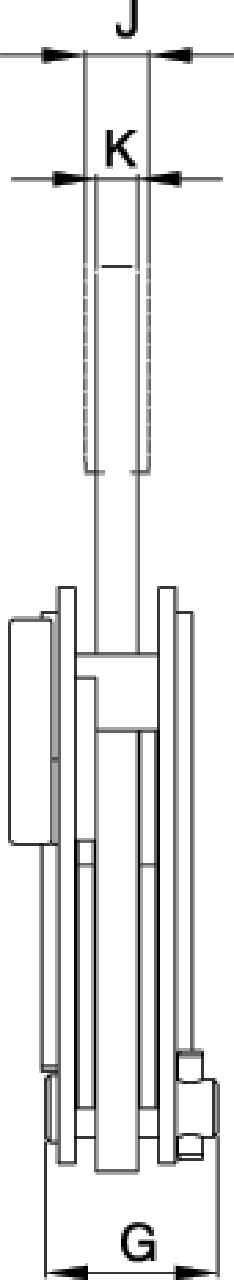

Referencia CYE Fuerza máxima de utilización WLL
t
ton
Jaw width
mm
I P Model. B
mm
C
mm
D E F
mm
G H
mm
J
mm
K Peso
kg
kg
CAD
16.012701646 0,5 15-30 0.5-IP10J 45 128 209 40 128 41 32 - 11 1,8
16.012701674 0,5 15-30 0.5-IP10 44 130 203 40 115 42 28 - 11 1,8
16.012701662 1 0-20 1-IP10 45 139 212 40 127 42 38 - 11 2,2
16.012701676 2 0-35 2-IP10 78 201 330 70 188 64 55 - 16 7,6
16.012701664 3 0-40 3-IP10 100 253 434 75 222 78 60 - 20 13,8
16.012701666 4,5 0-40 4.5-IP10 100 253 434 75 227 82 65 - 20 15
16.012701705 6 50-100 6-IP10J 126 302 506 80 336 84 95 40 20 24,5
16.012701670 9 0-50 9-IP10 126 325 545 80 310 94 104 44 25 27,5
16.012701672 9 50-100 9-IP10J 126 325 542 80 360 94 105 44 25 28,5
16.012701678 12 0-54 12-IP10 160 392 574 80 433 121 137 41 25 49
16.012701680 12 54-108 12-IP10J 178 438 620 80 491 121 136 41 25 58
16.012701682 16 5-64 16-IP10 180 463 686 88 492 121 153 49 25 68
16.012701684 16 64-128 16-IP10J 208 521 734 88 562 121 160 45 25 80
16.012701686 22,5 5-80 22.5-IP10 222 554 803 110 565 153 186 54 30 124
16.012701688 22,5 80-155 22-IP10J 255 628 883 110 660 139 196 49 25 131
16.012701690 30 5-80 30-IP10 222 554 803 110 565 153 186 54 30 124
16.012701692 30 50-155 30-IP10J 255 628 887 110 660 153 196 54 30 147
