ELD

Cadena alta resistencia para elevación

Norma: EN 818-2

Coeficiente de seguridad: 4

  • Material: aleación de acero (800 N/mm2)
  • Acabado: barniz negro
  • Coeficiente de seguridad: 4
  • Grado: 8

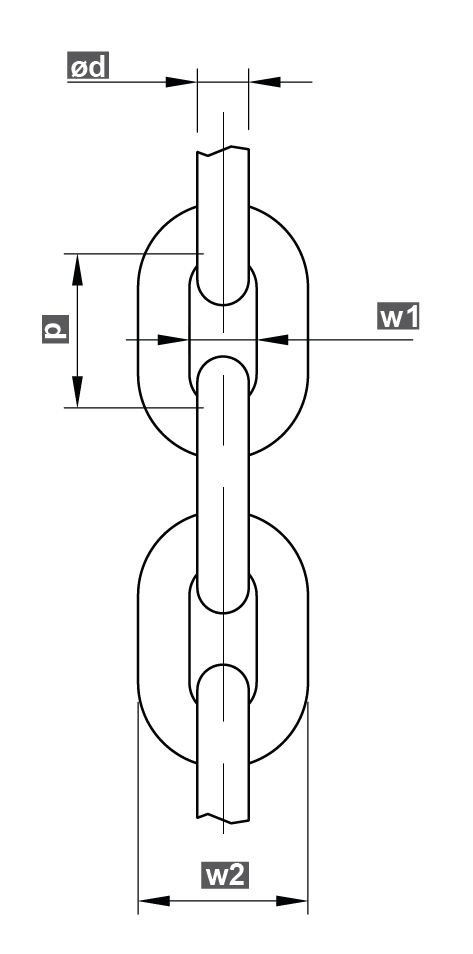

Referencia CYE Dimensión nominal Ød (mm) Working Load Limit CMU t Paso p (mm) Anchura interior fuera de la soldadura w1 mín. Anchura exterior fuera de la soldadura w2 máx. Peso
kg/m
CAD
Y6ACADG80732 6 1,12 18 7,80 22,2 0,8
Y6ACADG80932 7 1,50 21 9,10 25,9 1,1
Y6ACADG80516 8 2,00 24 10,4 29,6 1,4
Y6ACADG80038 10 3,15 30 13,0 37,0 2,2
Y6ACADG80012 13 5,30 39 16,9 48,1 3,8
Y6ACADG80058 16 8,00 48 20,8 59,2 5,7
Y6ACADG80034 19 11,2 57 24,7 70,3 8,1
Y6ACADG80078 22 15,0 66 28,6 81,4 10,9
Y6ACADG80100 26 21,2 78 33,8 96,2 15,2
Coeficiente de seguridad 4
