Crosby

- 25% más resistente que el gancho grado 8
- Carga de prueba de fabricación (MPF) a 2,5 veces la WLL
- Gancho probado a fatiga a 1,5 veces la WLL a 20.000 ciclos


Norma: cumple los requerimientos de la EN 1677-3

  • Material: aleación de acero templado y revenido grado 10
  • Coeficiente de seguridad: 4:1
  • Grado: 10
Referencia CYE Fuerza máxima de utilización WLL
Ton

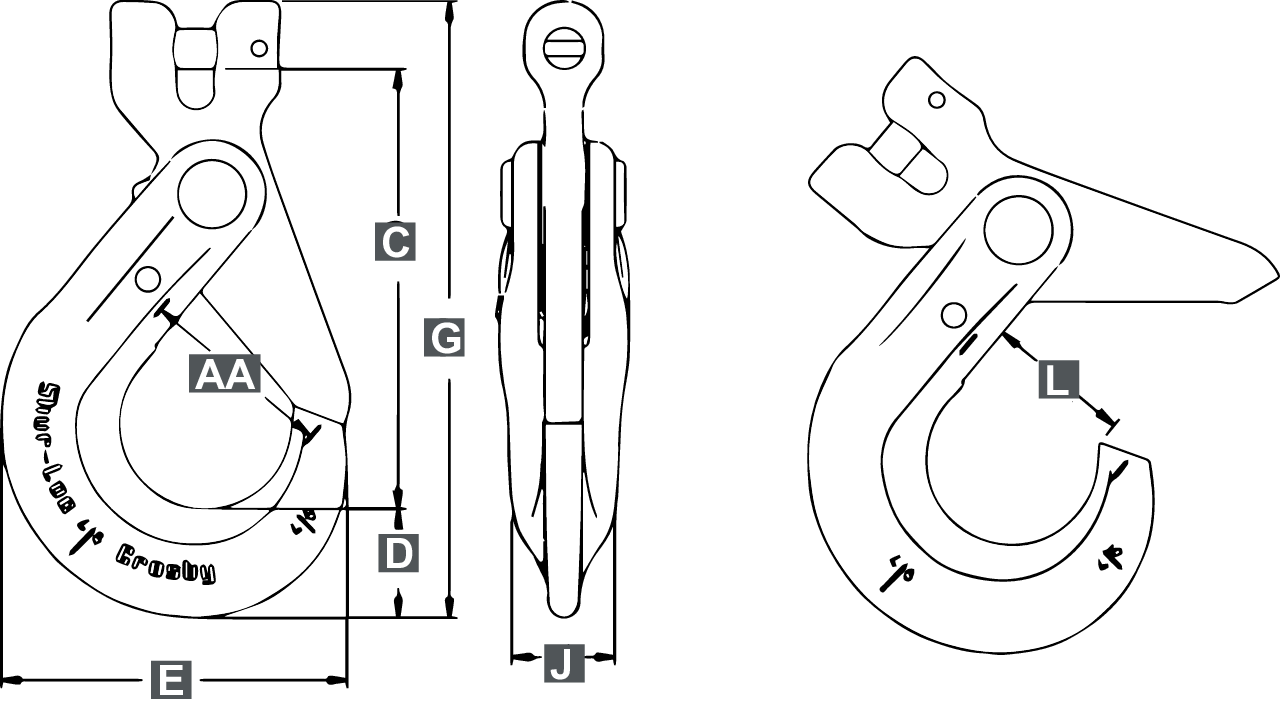

Chain (mm) C D E G J L AA Peso
kg
CAD
Y6CGAS131706 1,5 6 87,4 20,1 66 121 16,0 29 38,1 0,35
Y6CGAS131707 2 7 114 27,9 89 159 20,6 35,1 51 0,82
Y6CGAS131708 2,6 8 114 27,9 89 159 20,6 35,1 51 0,82
Y6CGAS131710 4 10 140 29,7 112 192 24,1 46,5 63,5 1,66
Y6CGAS131713 6,8 13 173 42,4 139 242 29,5 56,4 76,2 3,08
Y6CGAS131716 10,3 16 209 51,8 167 295 38,1 67,3 89 5,4
Y6CGAS131720 16 18-20 239 56,4 197 336 51,6 89,4 6,8
Y6CGAS131722 20 22 283 62,2 222 392 55,9 97,3 12,7
Y6CGAS131726 27,1 26 319 81,5 251 468 68,1 104 22,5
Coeficiente de seguridad 4
