- 25% más resistente que el conjunto de anillas grado 8.
- Fabricado de acuerdo a EN 1677-4, ASTM A906/A906M, ASTM A952/A952M, ASME B30.9, ASME B30.26, OSHA 1910.184 y DIN PAS1061.
- Carga de prueba de fabricación (MPF) a 2,5 veces la WLL.
- Gancho probado a fatiga a 1,5 veces la WLL a 20.000 ciclos.
- Mínima ​​​temperatura de revenido: 400 ºC.
- Conjunto de anilla maestra diseñada para eslingas de 3-4 ramales de cadena y poliéster.
- Cada anilla está marcada con el número de lote correspondiente al test de certificación de trazabilidad de primeras materias.

  • Material: Aleación de acero templado y revenido grado 10.
  • Certificación: EN 1677-4
  • Coeficiente de seguridad: 4:1
  • Grado: 10

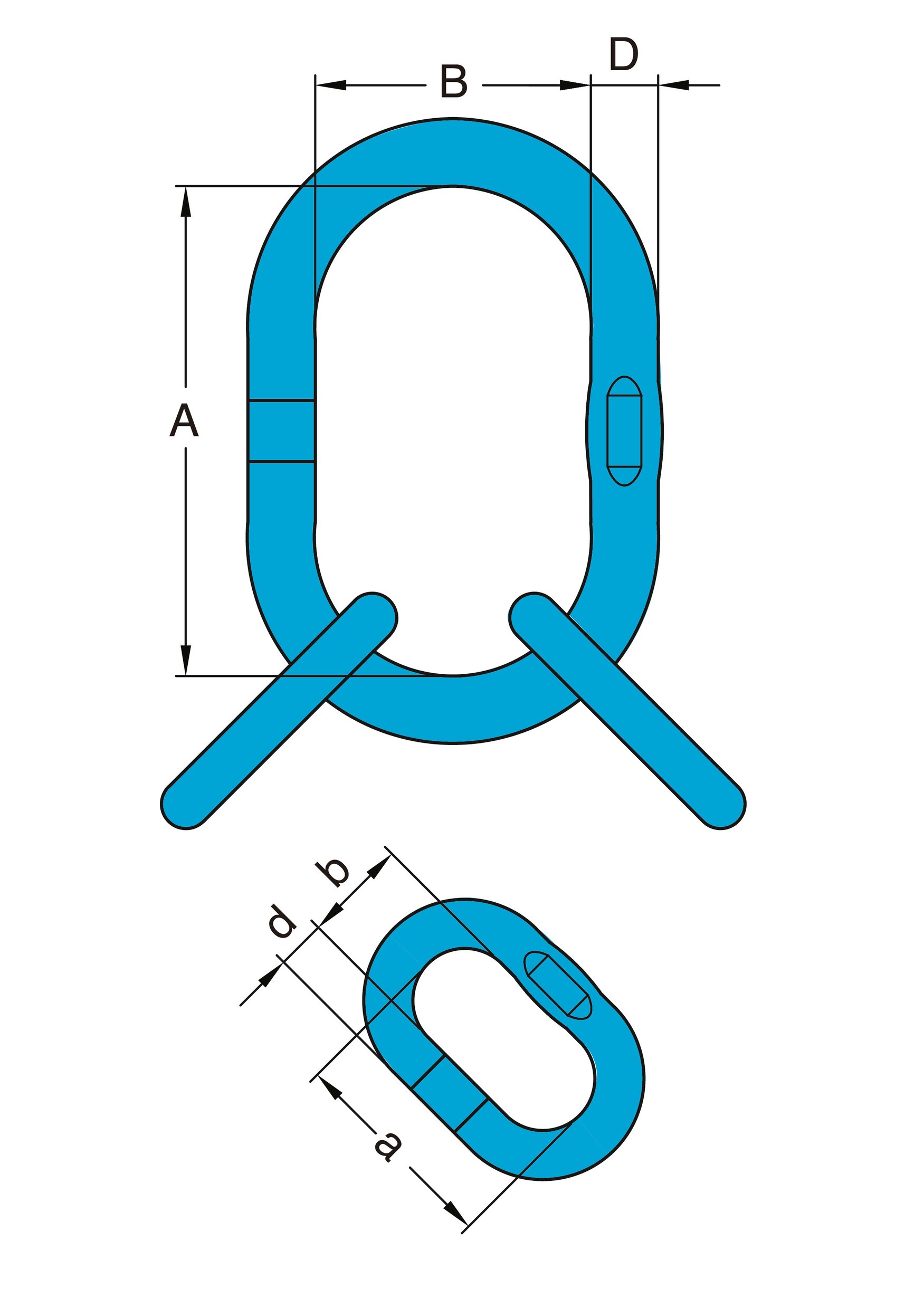

Referencia CYE Código Carga de prueba (kN) Compatible con gancho simple DIN 15401 Nº WLL β 0-45º (ton) Cadena G10 (mm) - 3 y 4 ramales D A (mm) B (mm) d a (mm) b (mm) Peso (kg)
kg
CAD
Y6YAUX006D19 BD-19 103 5 4,2 6 19 135 75 13 54 25 1,3
Y6YAUX006D22 BD-22 201 6 8,2 7,8 22 160 90 16 70 34 2,2
Y6YAUX006D28 BD-28 262 8 10,7 10 28 180 100 19 85 40 3,9
Y6YAUX006D32 BD-32 385 10 15,7 13 32 200 110 22 115 50 6,1
Y6YAUX006D36 BD-36 544 16 22,2 16 36 260 140 28 140 65 10,6
Y6YAUX006D50 BD-50 835 32 34,1 20 50 300 200 32 150 70 21,2
Y6YAUX006D5G BD-50 980 32 40,0 22 50 300 200 36 170 75 23,8

*La referencia Y6YAUX006D19 también se puede utilizar con cadena de 7 mm.
