- 25% más resistente que la anilla grado 8.
- Fabricado de acuerdo a EN 1677-4, ASTM A906/A906M, ASTM A952/A952M, ASME B30.9, ASME B30.26, OSHA 1910.184 y DIN PAS1061.
- Certificado por DGUV GS-OA-15-05.
- Carga de prueba de fabricación (MPF) a 2,5 veces la WLL.
- Gancho probado a fatiga a 1,5 veces la WLL a 20.000 ciclos.
- Mínima ​​​temperatura de revenido: 400 ºC.
- Anilla maestra diseñada para eslingas de 1-2 ramales de cadena, cable de acero y poliéster.
- Cada anilla está marcada con el número de lote correspondiente al test de certificación de trazabilidad de primeras materias.

  • Material: Aleación de acero templado y revenido grado 10.
  • Marcado: According to standard
  • Certificación: EN 1677-4
  • Coeficiente de seguridad: 5:1
  • Grado: 10
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Código Carga de prueba
kN
Compatible con gancho simple DIN 15401 Nº WLL ß 0-45°
ton
Cadena G10
mm - 1 ramal
Cadena G10
mm - 2 ramales

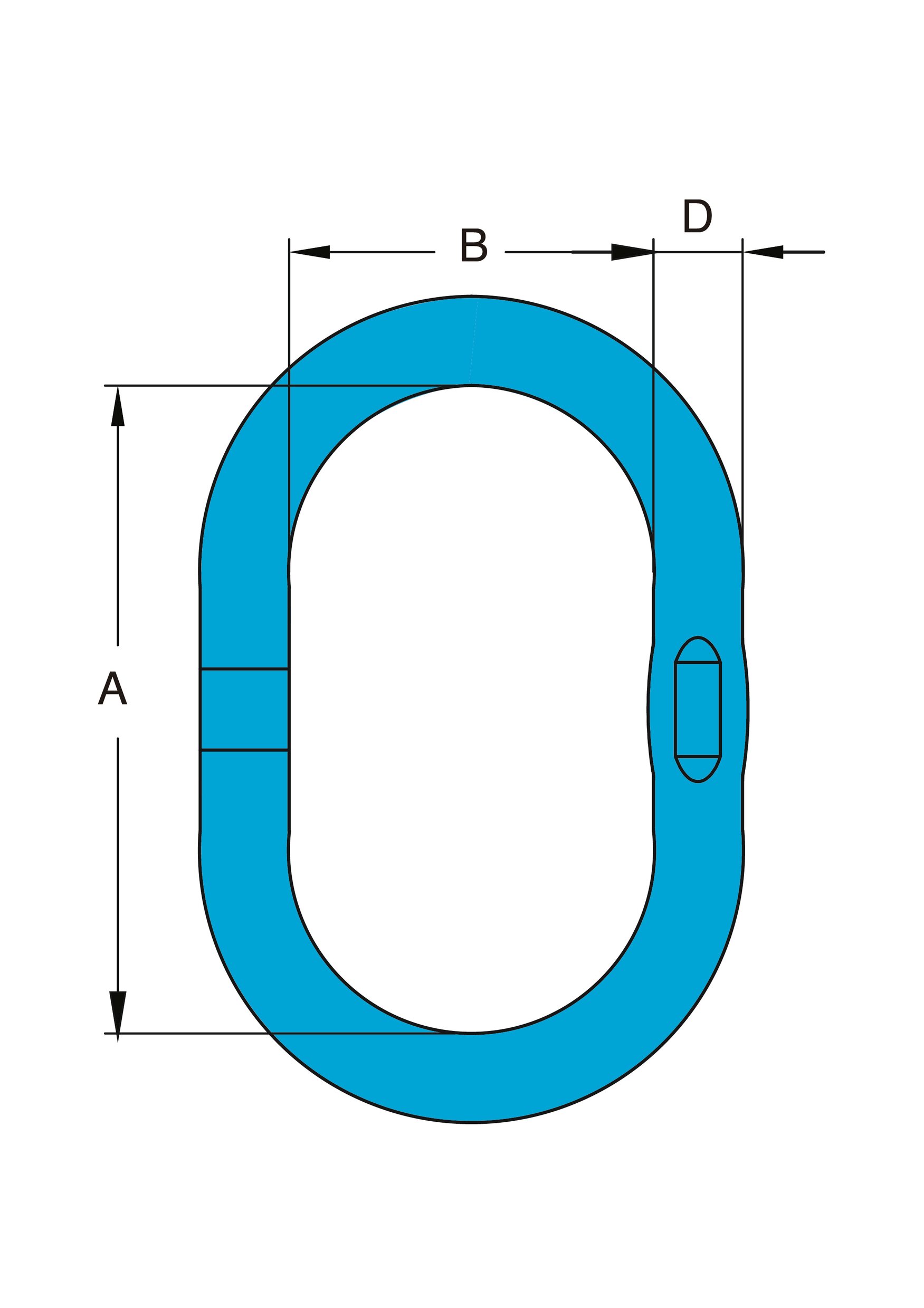

D A
mm
B
mm
Peso
kg
CAD
Y6YANX001D13 AD-13 69 2,5 2,8 6,7,8 6,7 13 120 60 0,4
Y6YANX001D16 AD-16 98 6 4 10 7,8 16 160 90 0,7
Y6YANX001D19 AD-19 164 6 6,7 13 10 19 160 90 1,1
Y6YANX001D22 AD-22 208 8 8,9 13 10 22 180 100 1,6
Y6YANX001D25 AD-25 282 10 11,5 16 13 25 210 115 2,4
Y6YANX001D32 AD-32 417 16 17,1 20 16 32 275 145 5,1
Y6YANX001D36 AD-36 588 20 24 22 20 36 285 155 6,9
Y6YANX001D40 AD-40 688 20 28,1 26 22 40 300 160 8,9

La referencia Y6YANX001D36 puede utililizarse:
- 1 ramal: com cadena de 22 y 23 mm.
- 2 ramales: con cadena de 19 y 20 mm.
