Crosby
  • Terminales cónicos abiertos de acero forjado hasta 1-1/2”; acero de aleación fundido entre 1-5/8” y 4”.
  • Los terminales abiertos tienen el 100% de eficiencia a la rotura basado en la ruptura mínima de cable de acero. La clasificación se basa en el uso recomendado con cable 6x7, 6x19, o 6x36, AM, AExM, AExExM, TRD, AF, AA. Torones construidos con cantidades mínimas de alambres (1x7) requieren consideraciones especiales en que el cono sea cinco (5) veces el diámetro del torón o cincuenta (50) veces el diámetro alambre; cualquier que sea mayor.
  • Material: Acero forjado
  • Acabado: Galvanizado
  • Coeficiente de seguridad: 5:1.
Referencia CYE Fuerza máxima de utilización WLL
Ton

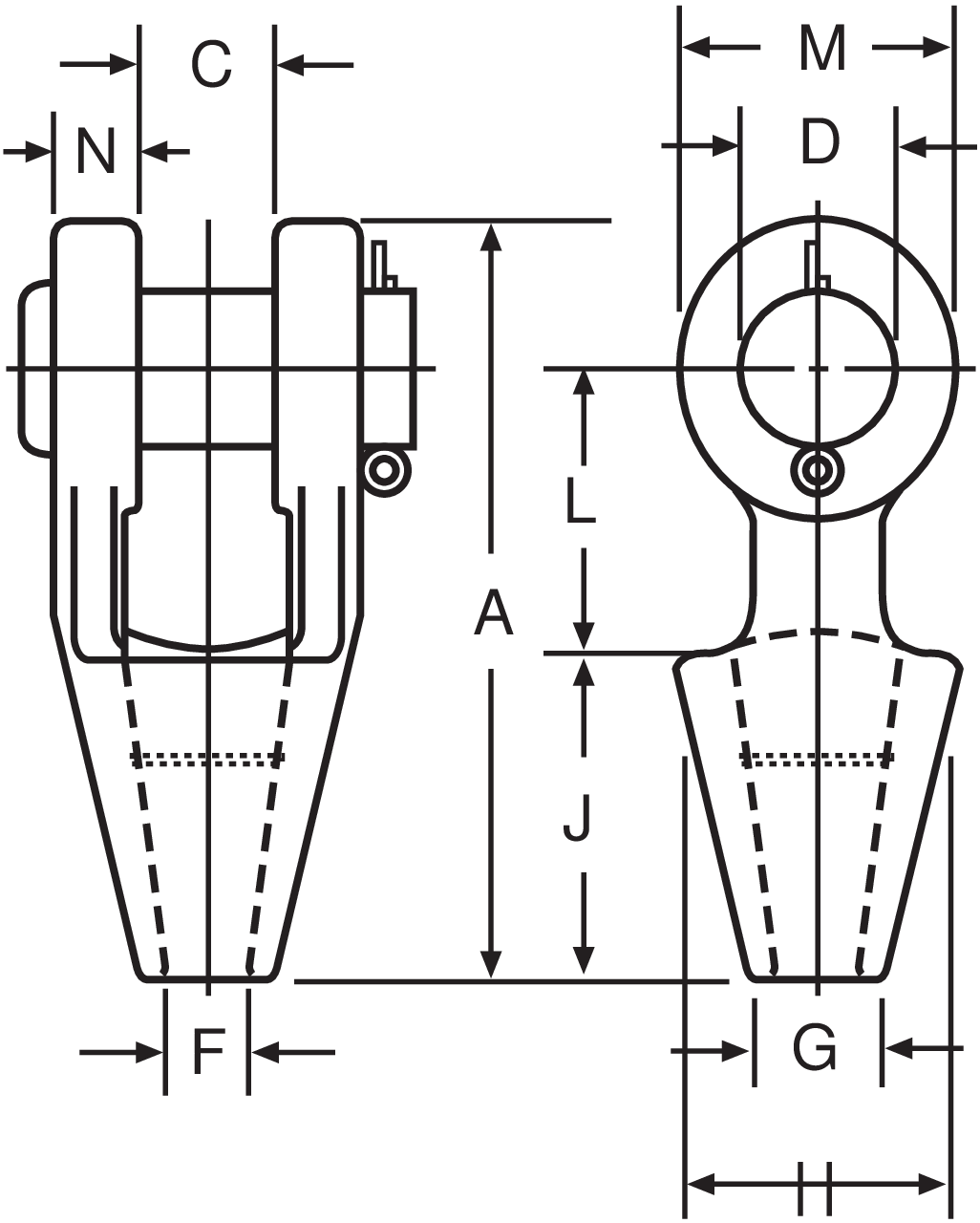

Marcado del terminal ø Cable A C D F G H J L M N (mm) Peso
kg
CAD
Y6CTERABI014 4,5 1/4 6-7 116 19,1 17,5 9,65 17,5 39,6 57 39,6 33,3 9,1 0,5
Y6CTERABI038 12 5/16 - 3/8 8-10 123 20,6 20,6 12,7 20,6 42,9 57 44,5 38,1 11,2 0,59
Y6CTERABI012 20 7/16 - 1/2 11-13 141 25,4 25,4 14,2 23,9 47,8 63,5 51 47,8 12,7 1,02
Y6CTERABI058 27 9/16 - 5/8 14-16 171 31,8 30,2 17,5 28,7 57 76 63,5 57 14,2 1,863
Y6CTERABI034 43 3/4 18 202 38,1 35,1 20,6 31,8 66,5 89 76 66,5 15,7 2,64
Y6CTERABI078 55 7/8 20-22 235 44,5 41,4 23,9 38,1 82,5 102 89 79,5 20,3 4,438
Y6CTERABI100 78 1 24-26 268 51 51 28,7 44,5 95,5 114 102 95,5 22,4 7,03
Y6CTERABI118 92 1 1/8 28-30 300 57 57 31,8 51 105 127 117 105 25,4 9,75
Y6CTERABI138 136 1 1/4 - 1 3/8 32-35 335 63,5 63,5 38,1 57 121 140 127 121 28,7 14,1
Y6CTERABI112 170 1 1/2 38 384 76 70 41,4 70 133 152 152 137 30,2 21,4
Y6CTERABI158 188 † 1 5/8 40-42 413 76 76 44,5 76 140 165 165 146 33,3 24,9
Y6CTERABI178 268 † 1 3/4 - 1 7/8 44-48 464 89 89 51 79,5 162 191 178 165 39,6 37,2
Y6CTERABI218 291 † 2 - 2 1/8 50-54 546 102 95,5 57,2 95,5 187 216 229 178 46 59
Y6CTERABI238 360 † 2 1/4 - 2 3/8 56-60 597 114 108 63,5 102 210 229 254 197 54 76
Y6CTERABI258 424 † 2 1/2 - 2 5/8 64-67 648 127 121 73 114 235 248 274 216 60,5 114
Y6CTERABI278 511 † 2 3/4 - 2 7/8 70-73 692 133 127 79 124 267 279 279 229 73 143
Y6CTERABI318 563 † 3 - 3 1/8 75-80 737 146 133 86 133 282 305 287 241 76 172
Y6CTERABI338 722 † 3 1/4 - 3 3/8 82-86 784 159 140 92 146 302 330 300 254 79 197
Y6CTERABI358 779 † 3 1/2 - 3 5/8 88-92 845 171 152 98,5 165 314 356 318 274 82,5 255
Y6CTERABI400 875 † 3 3/4 - 4 94-102 921 191 178 108 184 346 381 343 318 89 355

† Acero aleación fundido
