Crosby

Norma: según US. FED. SPEC. RR-C-271F y EN 13889

  • Marcado: According to standard, CE-marked
  • Certificación: EN 13889
  • Coeficiente de seguridad: 6:1
  • Grado: 6
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar
Referencia CYE Fuerza máxima de utilización WLL
t
ton

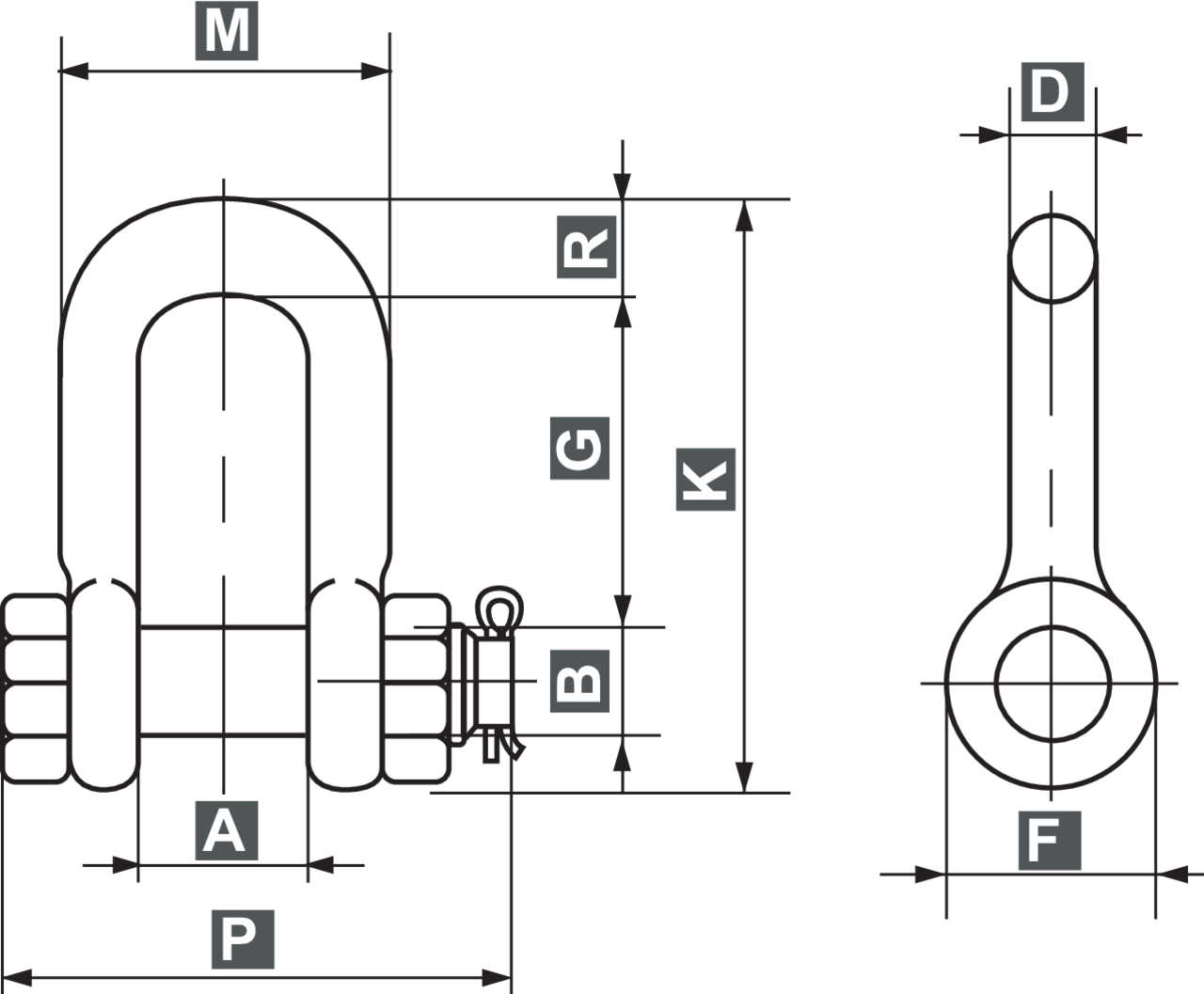

Nominal Size (in.) Tolerance +/- G Tolerance +/- R A
mm
B
mm
D F
mm
G K M P R
mm
Peso
kg
kg
CAD
Y6CGREEXA005 0,5 1/4 1,50 1,50 11,9 7,85 6,35 15,5 19,1 40,4 24,6 39,6 6,35 0,06
Y6CGREEXA007 0,75 5/16 1,50 1,50 13,5 9,65 7,85 19,1 25,4 48,5 29,5 46,2 7,85 0,1
Y6CGREEXA001 1 3/8 1,50 3,30 16,8 11,2 9,65 23,1 31,0 58,5 35,8 55,0 9,65 0,15
Y6CGREEXA020 2 1/2 1,5 3,3 20,6 16,0 12,7 30,2 41,4 77 46,0 71 12,7 0,34
Y6CGREEXA032 3,25 5/8 1,50 3,30 26,9 19,1 16,0 38,1 51,0 95,5 58,5 89,5 16,0 0,67
Y6CGREEXA032 4,75 3/4 1,50 6,35 31,8 22,4 19,1 46,0 60,5 115 70,0 103 20,6 1,14
Y6CGREEXA065 6,5 7/8 1,50 6,35 36,6 25,4 22,4 53,0 71,5 135 81,0 120 24,6 1,74
Y6CGREEXA085 8,5 1 1,50 6,35 42,9 28,7 25,4 60,5 81,0 151 93,5 135 25,4 2,52
Y6CGREEXA095 9,5 1-1/8 1,50 6,35 46,0 31,8 28,7 68,5 91,0 172 103 150 31,8 3,45
Y6CGREEXA120 12 1-1/4 1,50 6,35 51,5 35,1 31,8 76,0 100 191 115 165 35,1 4,9
Y6CGREEXA135 13,5 1-3/8 3,30 6,35 57,0 38,1 35,1 84,0 111 210 127 183 38,1 6,24
Y6CGREEXA170 17 1-1/2 3,30 6,35 60,5 41,4 38,1 92,0 122 230 137 196 41,1 8,39
Y6CGREEXA250 25 1-3/4 3,30 6,35 73,0 51,0 44,5 106 146 279 162 230 54,0 14,2
Y6CGREEXA350 35 2 3,30 6,35 82,5 57,0 51,0 122 172 312 184 264 60,0 14,2
Y6CGREEXA550 55 2-1/2 6,35 6,35 105 70,0 66,5 145 203 377 238 344 66,5 38,6
Coeficiente de seguridad 6.
