• Su diseño único de rodamiento de bolas permite pivotar más de 230° y un giro de 360°.
• Coeficiente de seguridad 4 en todas las direcciones.
• Fabricado en acero de aleación forjado, templado y revenido.
• Fabricado y probado según norma EN1677-1.
• Las partes clasificadas de carga son 100% magnaflux crack detectado.
• Las piezas forjadas individuales y el tornillo de cabeza son rastreable a prueba de certificación.
• Carga de prueba de fabricación (MPF) a 2,5 veces la WLL.
• Fatiga calificada a 20,000 ciclos a 1.5 veces la WLL.
• Todos los puntos de elevación YOKE cumplen o superan todas las requisitos de ASME B30.26.
• Fácil de colocar y desmontar gracias a la forma hexágonal de su cuerpo.
• WLL máxima en dirección axial cuando el anillo de carga está alineado.
• Capaz de girar bajo carga. No des la vuelta continuamente en dirección de 90 grados a plena carga.

  • Marcado: According to standard, CE-marked
  • Certificación: EN 1677-1
  • Coeficiente de seguridad: 4:1
  • Grado: 10
Seleccione una fila de la tabla, luego haga clic en el botón agregar para cotizar

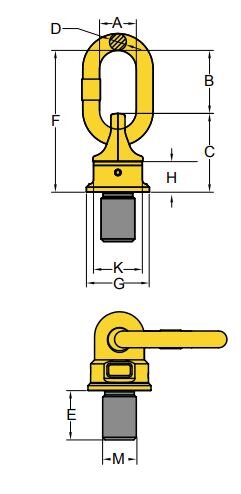

Referencia CYE Thread
M
mm
Thread length (E)
mm
Pitch DIN13 Par de apriete Nm WLL X
ton
WLL Y
ton
WLL Z t G C
mm
K F
mm
D B
mm
A
mm
Peso
kg
kg
CAD
11.428-271-003 M 8 12 1,25 10 - 40 0,4 0,4 0,6 35 40 30 72 8 32 29 0,2
11.428-271-004 M 10 15 1,5 10 - 40 0,6 0,6 0,9 35 40 30 72 8 32 29 0,2
11.428-271-006 M 12 18 1,75 15 - 40 0,7 0,7 1,2 40 45 36 95 10 50 35 0,3
11.428-271-013 M 16 24 2 45 - 130 1,5 1,5 2,6 46 54 41 104 13 50 38 0,5
11.428-271-020 M 20 30 2,5 100 - 170 2,5 2,5 4 62 68 55 122 13 54 38 1
11.428-271-035 M 24 36 3 190 - 280 4 4 7 78 88 70 154 19 66 40 2,2
11.428-271-060 M 30 46 3,5 270 - 600 6 6 10 90 120 80 206 22 86 50 4,5
11.428-271-067 M 30 46 3,5 270 - 600 6,7 6,7 12 90 120 80 206 22 86 50 4,5
11.428-271-080 M 36 55 4 270 - 600 10 10 15 90 120 80 206 22 86 50 4,6
11.428-271-120 M 42 64 4,5 350 - 800 13 13 17 98 122 84 235 25 110 65 5,5
11.428-271-130 M 48 73 5 350 - 800 14 16 18 98 122 84 235 25 110 65 6,1
11.428-271-140 M 52 79 5 350 - 900 20 20 25 120 150 94 270 32 120 70 10,5
11.428-271-160 M 56 85 5,5 350 - 900 20 22 28 120 150 94 270 32 120 70 10,7
11.428-271-161 M 64 95 6 500 - 1000 20 22 28 120 150 94 270 32 120 70 11,6
11.428-271-310 M 72 108 6 500 - 1200 40 40 50 170 210 145 340 45 130 90 30,6
11.428-271-350 M 80 120 6 500 - 1500 40 48 50 170 210 145 340 45 130 90 31,9
11.428-271-400 M 90 135 6 500 - 1500 40 48 50 170 210 145 340 45 130 90 33,9

Coeficiente de seguridad 4
