ELD

Apto para giro bajo carga. Gancho con rodamientos estándar para las aplicaciones más comunes.



Norma: EN 1677-1

Coeficiente de seguridad: 4

  • Material: Aleación de acero grado 8
  • Acabado: Rojo mate
  • Coeficiente de seguridad: 4:1.
  • Grado: 8
Referencia CYE Fuerza máxima de utilización WLL
Ton

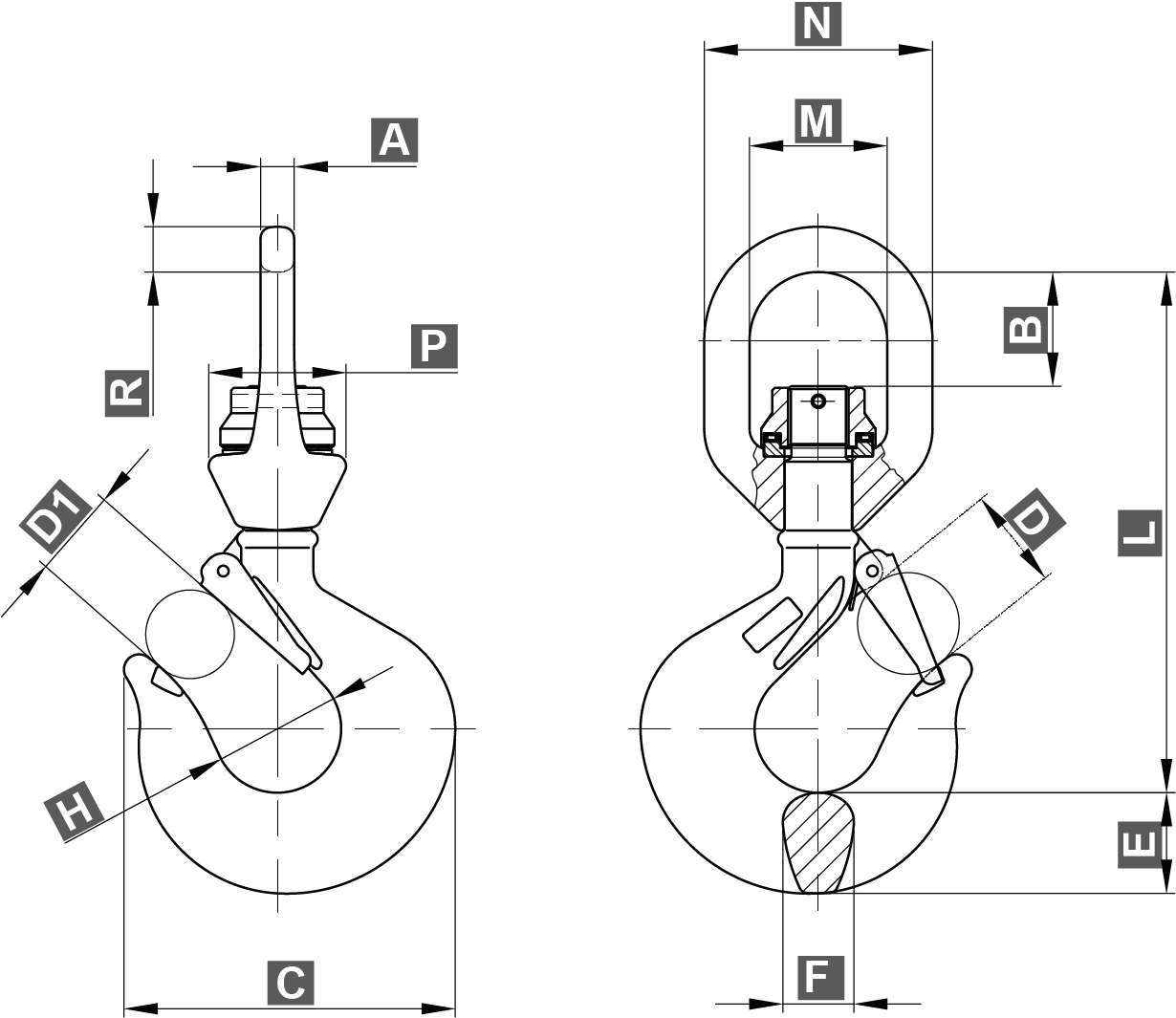

Ø cadena (mm) A B C D D1 E F H L M N (mm) P R (mm) Peso
kg
CAD
Y6AGARGIR016 1,6 7 10 33 82 26 22 23 18 34 140 38 63 39 12,5 1
Y6AGARGIR030 2,5 8 12,5 42 94 27 23 27 23 38 163 47 79 48 16 1,4
Y6AGARGIR032 3,2 10 12,5 40 106 32 27 31 23 42 172 47 79 48 16 1,66
Y6AGARGIR045 5,4 13 15 50 132 40 35 37 30 50 213 58 96 60 19 3,65
Y6AGARGIR080 8 16 17,5 65 165 51 43 49 37 62 266 72 120 70 24 5,87
Y6AGARGIR110 11,5 19 22 68 198 58 53 60 43 75 310 82 136 82 27 9,75
Y6AGARGIR150 16 22 24 84 222 66 58 67 52 84 352 92 154 92 31 15,3
Y6AGARGIR220 22 26 29 107 283 87 78 80 64 110 434 115 191 108 38 26,5
Y6AGARGIR300 31,5 32 34 117 339 97 87 94 80 120 512 132 222 132 45 50

Coeficiente de seguridad 4

* También disponible con rodamientos robustos para aplicaciones ambientales severas.
