ELD

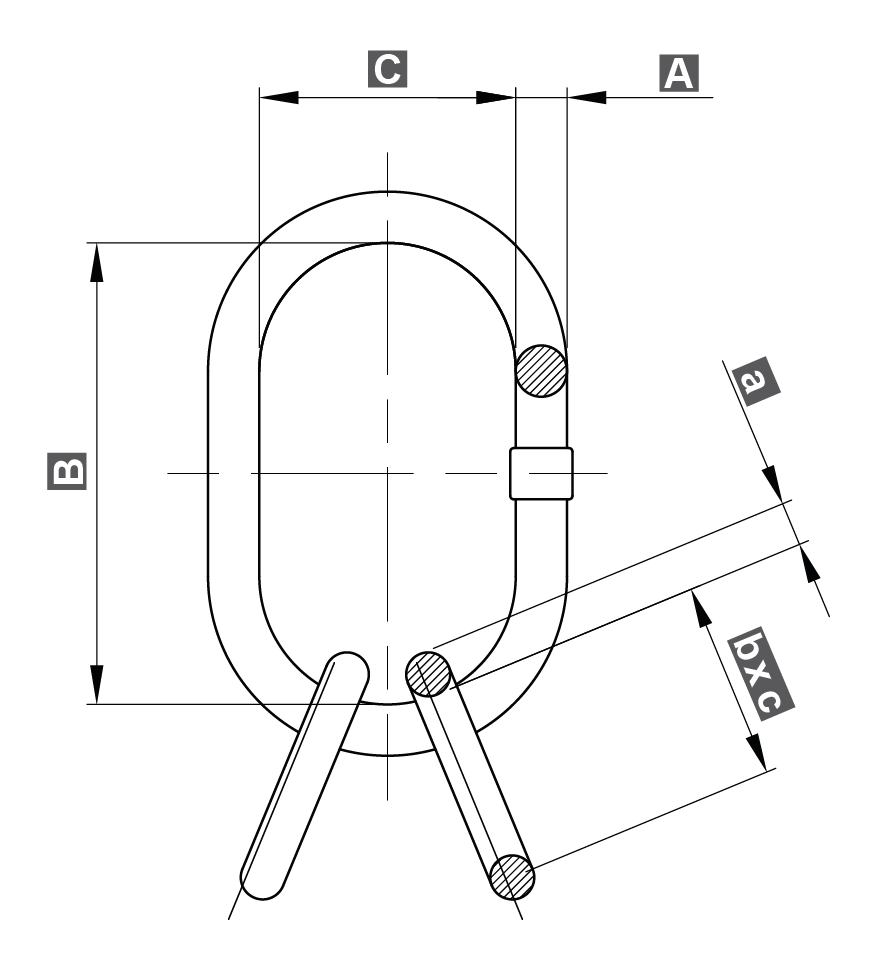

Anilla ovalada con auxiliares para la confección de eslingas de cadena.



Norma: EN 1677-4

  • Material: Aleación de acero grado 8
  • Acabado: Rojo mate
  • Coeficiente de seguridad: 4
  • Grado: 8
Referencia CYE Fuerza máxima de utilización WLL
Ton
Ø Cadena 3-4 ramales A B C a (mm) b (mm) c (mm) Peso
kg
CAD
Y6AANNAUX020 3,15 6/7 18 135 75 13 54 25 1,16
Y6AANNAUX022 4,25 8 22 160 90 16 70 34 2,22
Y6AANNAUX026 6,7 10 26 180 100 18 85 40 3,36
Y6AANNAUX032 11,2 13 32 200 110 22 115 50 6,02
Y6AANNAUX038 17 16 36 260 140 26 140 65 9,94
Y6AANNAUX045 26,5 20 51 350 190 32 150 70 23,3
Y6AANNAUX050 31,5 22 51 350 190 36 170 75 25,8
Y6AANNAUX056 45 26 57 400 200 40 170 80 35,2
Coeficiente de seguridad 4
