ELD

Anillas de alta resistencia fabricadas con acero de aleación en grado 8 templado y revenido. Una vez fabricadas son probadas a 2,5 veces la carga de trabajo.

Para la confección de cualquier tipo de eslinga: cable, cadena o poliéster.



Norma: EN 1677-4

  • Material: aleación de acero grado 8
  • Acabado: Rojo mate
  • Coeficiente de seguridad: 4
  • Grado: 8
Referencia CYE Fuerza máxima de utilización WLL
Ton

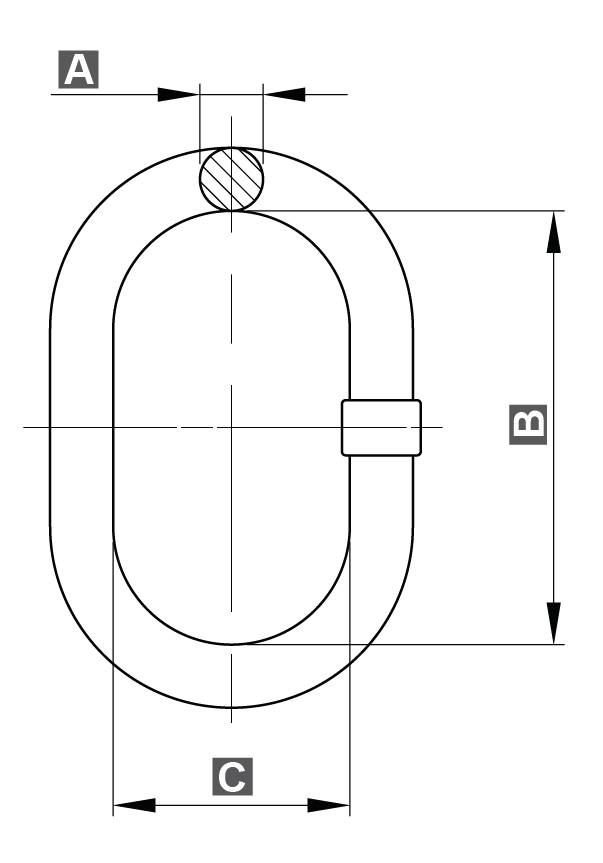

Ø Cadena 1 ramal Ø Cadena 2 ramales A B ØC Peso
kg
CAD
Y6AANNNOR001 1,6 7 6 13 110 60 0,34
Y6AANNNOR013 2,12 8 7 16 110 60 0,53
Y6AANNNOR016 3,15 10 8 18 135 75 0,8
Y6AANNNOR020 5,3 13 10 22 160 90 1,57
Y6AANNNOR026 8 16 13 26 180 100 2,3
Y6AANNNOR032 11,2 19 16 32 200 110 3,9
Y6AANNNOR038 16 22 19 36 260 140 6,35
Y6AANNNOR045 25 26 22 45 340 180 12,8
Y6AANNNOR050 33,5 32 26 51 350 190 17,2
Coeficiente de seguridad 4
