Con arandela de latón / sin rodamientos

- 25% más resistente que el gancho grado 8.
- Fabricado de acuerdo a EN 1677-2 y ASME B30.26.
- Carga de prueba de fabricación (MPF) a 2,5 veces la WLL.
- Gancho probado a fatiga a 1,5 veces la WLL f.s. 4:1 a 20.000 ciclos. Para los ganchos de código AA y KK probado a fatiga a 1,5 veces la WLL f.s 5:1 a 20.000 ciclos.
- Mínima ​​​temperatura de revenido: 400 ºC.
- La detección de grietas con Magnaflux se realiza al 100% en cada lote.
- Cada una de las partes estan marcada con el número de lote correspondiente al test de certificación de trazabilidad de primeras materias.

  • Material: Aleación de acero templado y revenido grado 10.
  • Certificación: EN 1677-2
  • Aviso: Este gancho es un dispositivo de posicionamiento y no está diseñado para giro bajo carga. Para esta función usar el modelo 8-175N con rodamientos.
  • Coeficiente de seguridad: 4:1
  • Grado: 10

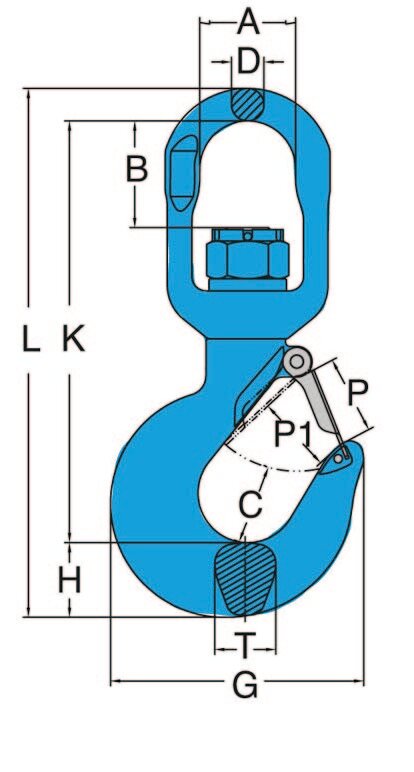

Referencia CYE Código Fuerza máxima de utilización WLL (t) Cadena (mm) A (mm) B (mm) C (mm) D G H (mm) K L P P1 (mm) T Peso (kg) CAD
Y6YGA175T001 AA 1,25 32 23 25 12 78 19 123 154 26 22 16 0,6
Y6YGA175T015 BB 1,4 6 32 23 25 12 80 21 126 158 24 19 18 0,7
Y6YGA175T002 CC 2,5 7, 8 36 29 26 13 91 25 143 181 24 20 22 0,9
Y6YGA175T003 DD 4 10 41 35 29 16 102 29 172 217 28 25 24 1,5
Y6YGA175T005 EE 6,7 13 46 44 38 21 130 36 211 269 35 31 31 3,2
Y6YGA175T007 FF 10 16 61 51 49 23 166 46 258 328 43 39 42 5,7
Y6YGA175T110 GG 16 20 74 82 62 25 196 58 326 409 61 57 48 9,5
Y6YGA175T150 HH 19 22 97 96 65 33 221 64 372 471 72 62 56 16,5
Y6YGA175T220 JJ 26,5 123 116 71 51 277 76 469 599 86 81 68 33,4
Y6YGA175T300 KK 123 116 87 51 353 93 503 651 89 83 76 45,9

*La referencia Y6YGA175T015 también puede ser utilizada con cadena de 7 mm.
** Coeficiente de seguridad 5:1 ó 4:1.
