Crosby

- Carga de prueba de fabricación (MPF) a 2,5 veces la WLL.
- Gancho probado a fatiga a 1,5 veces la WLL a 20.000 ciclos.



Norma: cumple los requerimientos de la EN 1677-1

  • Material: aleación de acero templado y revenido grado 10
  • Acabado: platino
  • Coeficiente de seguridad: 4
  • Grado: 10

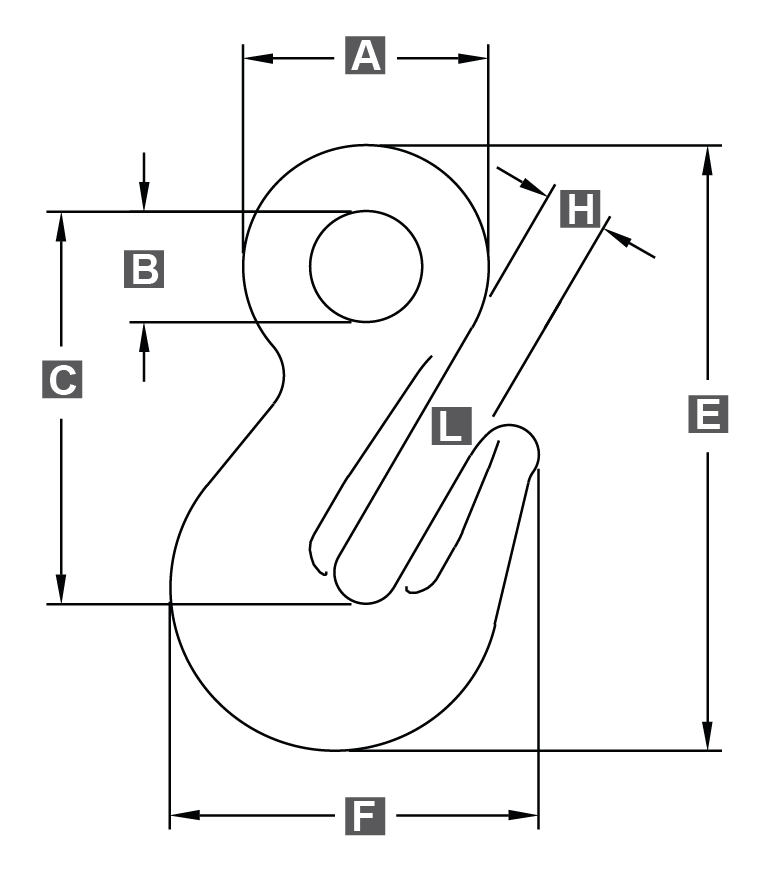

Referencia CYE Fuerza máxima de utilización WLL Ø cadena (mm) A B C E F H Peso
kg
CAD
Y6CGANCER932 2,6 7-8 44,5 19,1 70,9 109 66,3 11,2 0,98
Y6CGANCER038 4 10 52,3 23,9 84,6 130 78,5 13,5 1,6
Y6CGANCER012 6,8 13 65,0 28,4 104 162 97,3 16,8 3,3
Y6CGANCER058 10,3 16 78,0 33,3 125 194 115 20,0 6
Y6CGANCER034 16 18-20 82,6 38,1 137 223 152 23,9 10
Y6CGANCER078 20 22-23 100 46,0 165 257 166 27,7 13,1
Y6CGANCER100 27,1 26 113 50,8 183 291 197 30,2 18,9
Y6CGANCER114 41 32 143 60,5 231 371 241 38,1 39,4
Coeficiente de seguridad 4
